Реле Finder 345170240010: точность, долговечность и стабильность

Промежуточные реле играют важнейшую роль в цепях автоматизации, управления и защиты, обеспечивая коммутирование, гальваническую развязку и надёжную коммутацию сигналов в электрических установках. Модель Finder 34.51.7.024.0010 относится к линейке узкопрофильных электромеханических реле, оптимизированных для монтажа на DIN-рейку и применения в распределительных щитах, автоматике зданий и машиностроении.

Технические характеристики Finder 34.51.7.024.0010

Реле 34.51.7.024.0010 принадлежит к серии 34, предназначенной для установки в ограниченном пространстве и отличается компактными размерами и универсальностью. Его основные параметры:

• Номинальное напряжение катушки: 24 В DC;
• Диапазон срабатывания катушки: приблизительно от 70% до 110% номинального напряжения;

• Конфигурация контактов: 1 переключающий контакт (SPDT);
• Номинальный ток контакта: до 6 А при 250 В AC;
• Материал контактной группы: AgNi (серебро-никель), обеспечивающий высокую износостойкость и надёжный контакт;
• Максимальное коммутируемое напряжение: 250 В AC / 30 В DC;
• Максимальная мощность коммутируемой нагрузки: до 1500 ВА (AC) или 180 Вт (DC);
• Электрический ресурс: более 100 000 операций при номинальной нагрузке;
• Механический ресурс: свыше 10 000 000 операций;
• Изоляция между катушкой и контактами: до 4 кВ;
• Рабочая температура: от -40 C до +70 C;
• Ширина корпуса: всего 6.2 мм — позволяет использовать в плотных распределительных панелях;
• Монтаж: на DIN-рейку с использованием специализированного держателя серии 93.
• Индикация срабатывания (встроенный светодиод): да (опционально, в зависимости от комплектации);
• Наличие встроенного элемента защиты (двухдиодная цепь или варистор): да, в ряде модификаций.

Конструкция и компоновка реле

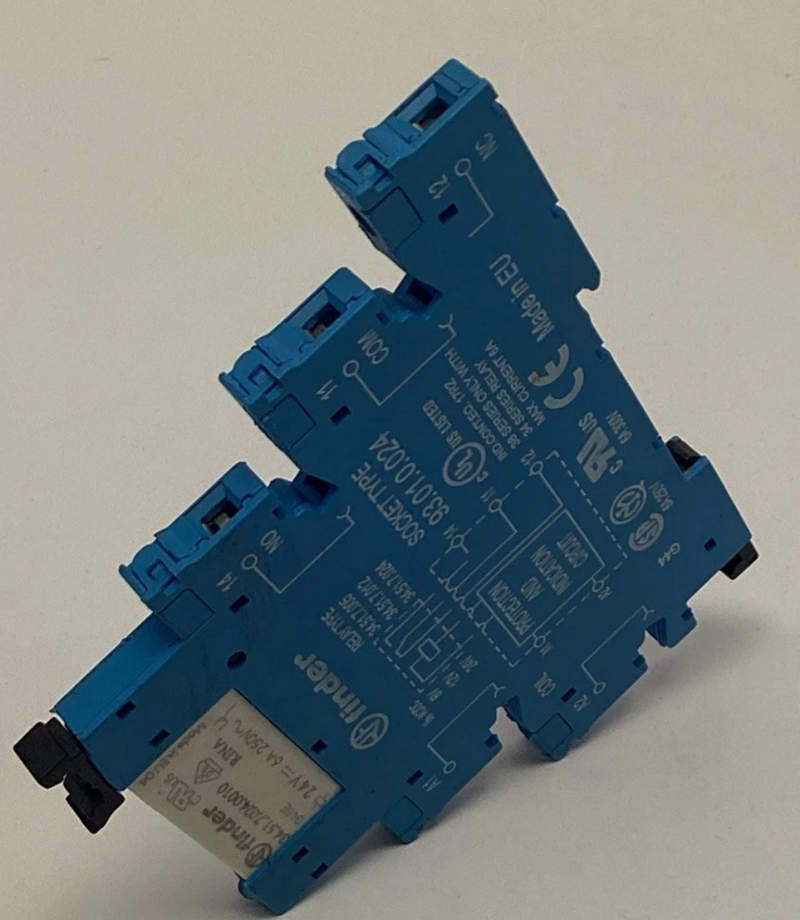

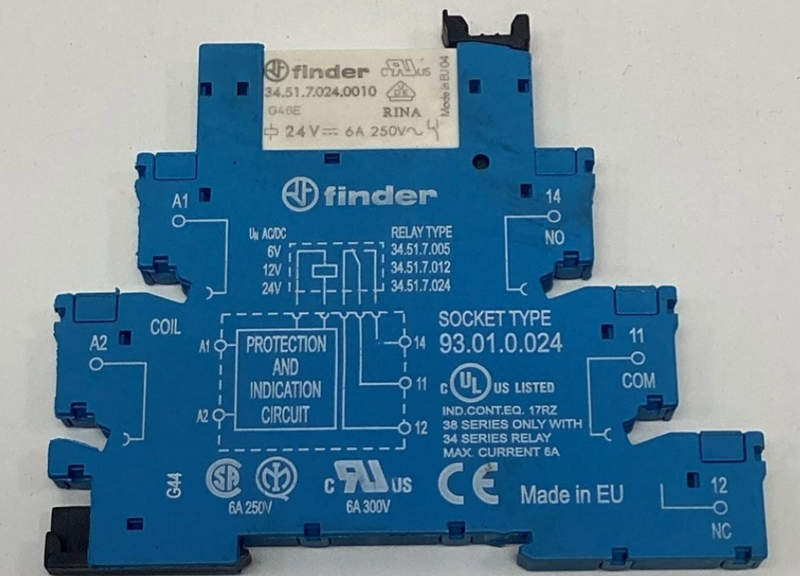

Модель 34.51.7.024.0010 выполнена в корпусе с монтажной шириной 6.2 мм и совместима с клеммными блоками и розетками серии 93. Реле состоит из компактной катушки, контактного блока с одним переключающим контактом и дополнительного модуля индикации и защиты, встроенного в корпус или реализуемого в съёмной розетке. Катушка размещена в нижней части корпуса, обеспечивая магнитное поле для притяжения якоря, который, в свою очередь, замыкает или размыкает контактную группу. Механическая система состоит из возвратной пружины и якоря, которые гарантируют точность и повторяемость срабатываний. За счёт использования AgNi-контактов обеспечивается высокая проводимость и износостойкость даже при значительных токах коммутации. Дополнительно реле может быть снабжено модулем защиты от перенапряжений на катушке, а также светодиодной индикацией, упрощающей визуальный контроль работы устройства.

Принцип работы

Основной принцип действия реле Finder 34.51.7.024.0010 основан на явлении электромагнитной индукции. При подаче напряжения 24 В DC на катушку возникает магнитное поле, которое притягивает якорь, замыкая или размыкая контакт. После снятия управляющего напряжения возвратная пружина возвращает якорь в исходное положение, восстанавливая исходное состояние контакта. Контактная группа реализована по схеме SPDT (Single Pole Double Throw) — это один переключающий контакт, что означает возможность подключения к нему как нормально разомкнутой (NO), так и нормально замкнутой (NC) нагрузки. Такая схема даёт гибкость в выборе логики управления. Контакты изготовлены из сплава серебра с никелем, что повышает стойкость к эрозии и снижает сопротивление в месте замыкания, особенно важно при коммутации индуктивных или ёмкостных нагрузок. За счёт высокой изоляции между контактами и катушкой достигается надёжная гальваническая развязка управляющих и силовых цепей.

Режимы эксплуатации

Реле может работать в различных условиях эксплуатации, соответствуя требованиям промышленной и бытовой автоматизации. Ниже перечислены типовые режимы:

• Нормальный режим — при подаче напряжения на катушку происходит срабатывание контакта. Напряжение должно быть стабилизировано в пределах допустимого диапазона.
• Пульсирующий режим — возможен при работе в системах с импульсной подачей сигнала, например, от логических контроллеров. В этом случае важно учитывать минимальное время удержания напряжения для гарантированного срабатывания.
• Режим частых срабатываний — допускается благодаря высокому механическому ресурсу, но при этом важно следить за допустимой коммутируемой мощностью, чтобы исключить перегрев контактов.
• Работа в условиях повышенных помех — обеспечивается за счёт встроенной защиты катушки и высокой изоляции. Рекомендуется использовать дополнительные защитные элементы (RC-цепи, варисторы) при коммутации индуктивных нагрузок.
• Работа в температурных диапазонах — от −40 до +70 C, без необходимости дополнительного охлаждения при естественной вентиляции.

Реле Finder 34.51.7.024.0010 демонстрирует стабильную работу даже при небольших отклонениях питающего напряжения, что делает его универсальным решением для ответственных цепей управления.

Типовые области применения

Благодаря своим компактным размерам, универсальной контактной схеме и высокой надёжности, реле может применяться в различных сферах:

• Промышленная автоматика — в распределительных шкафах, управляющих цепях и интерфейсных модулях;
• Автоматизация зданий — управление освещением, вентиляцией, приводами штор, дверей, ворот;
• Энергетика — вторичные цепи управления и сигнализации;
• Системы безопасности — коммутация сигналов от датчиков, контроль охранных и пожарных цепей;
• Лифтовое оборудование — в схемах управления кабиной и станциями вызова;
• Железнодорожная автоматика — благодаря устойчивости к вибрациям и температурным перепадам;
• Щитовое оборудование — в интерфейсных модулях между ПЛК и исполнительными устройствами.

Компактность и надёжность реле делают его удобным для установки в многоканальных сборках, где необходима высокая плотность монтажа и точная коммутация сигналов.

В целом, Finder 34.51.7.024.0010 — это высокотехнологичное и надёжное промежуточное реле с шириной корпуса всего 6.2 мм, идеально подходящее для современных систем управления и автоматизации. Обладая стандартной контактной схемой, высокой механической и электрической износостойкостью, стабильной работой в широком диапазоне температур и напряжений, оно успешно используется в самых разных отраслях. Простота установки, наличие стандартных монтажных аксессуаров, опциональная защита и светодиодная индикация делают его удобным для интеграции в промышленные и бытовые системы управления.
