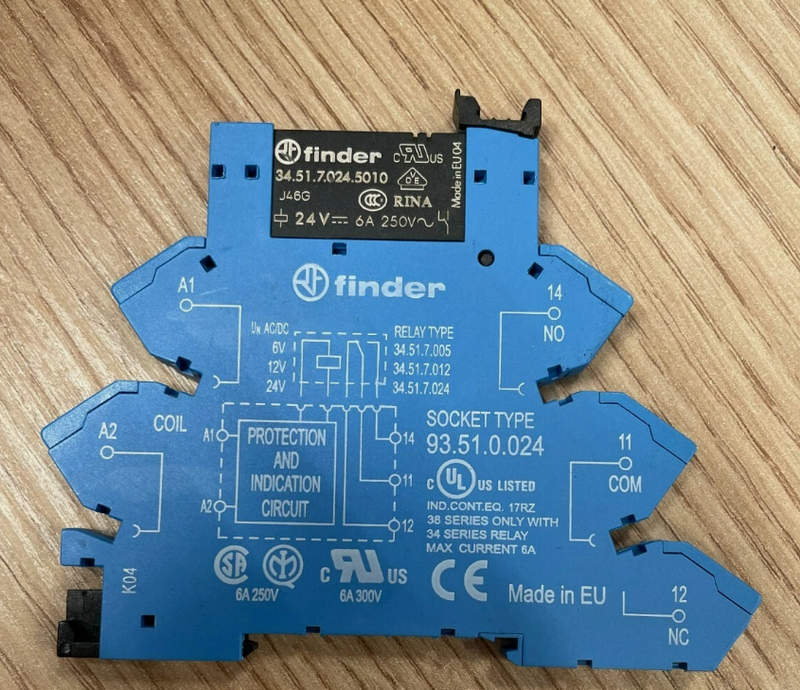

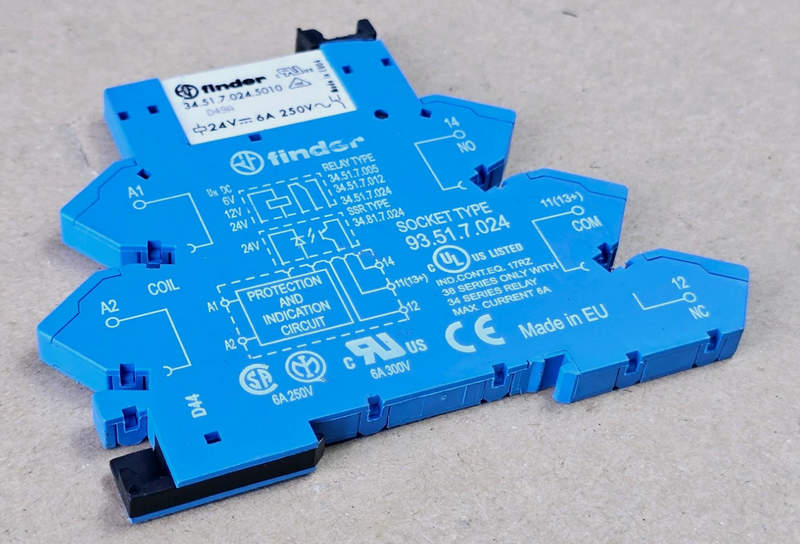

Реле Finder 34.51 7.024 5010 — оптимальное решение для управляющих цепей 24 В

Реле Finder серии 34 представляет собой современное электромагнитное устройство, предназначенное для коммутации цепей управления и сигнализации. Конкретная модель Finder 34.51 7.024 5010 — это узкоспециализированное промежуточное реле, отличающееся компактными размерами, надёжностью и универсальностью.

Технические характеристики

Модель Finder 34.51 7.024 5010 обладает рядом чётко определённых параметров, которые обеспечивают её надёжную работу в различных условиях. Приведём ключевые характеристики:

• Диапазон допустимых напряжений катушки: 18...30 В DC;
• Тип контактов: 1 переключающий (SPDT);
• Номинальный ток контакта: до 6 А;
• Максимальное коммутируемое напряжение: 250 В AC / 30 В DC;
• Электрическая стойкость контактов: до 100 000 циклов при номинальной нагрузке;
• Механическая износостойкость: до 10 миллионов циклов;
• Потребляемая мощность катушки: около 0,5 Вт;
• Время срабатывания: не более 10 мс;
• Время отпускания: до 5 мс;
• Материал контактов: AgNi (серебро-никелевый сплав), с высокой стойкостью к износу;
• Температурный диапазон эксплуатации: от –40C до +70C;
• Тип подключения: через розетку 95.05 или пайку/винтовую клемму;
• Монтаж: на DIN-рейку (при использовании соответствующего адаптера).

Дополнительно модель 34.51 7.024 5010 поставляется с индикацией состояния (LED) и встроенным защитным диодом, который защищает цепь управления от перенапряжений при отключении реле.

Принцип работы

Реле Finder 34.51 работает на основе классического электромагнитного принципа. При подаче напряжения 24 В DC на катушку устройства внутри корпуса формируется магнитное поле. Оно притягивает подвижную арматуру, которая механически перемещает контактную группу. В результате переключается состояние контактов — замыкается одна цепь и размыкается другая. Встроенный защитный диод шунтирует обратное напряжение, возникающее при размагничивании катушки, защищая управляющие компоненты от импульсов напряжения. Светодиодная индикация позволяет визуально контролировать факт подачи сигнала на катушку, что удобно при наладке и диагностике.

Модель 34.51 7.024 5010 спроектирована с учётом современных требований к надёжности и удобству монтажа. Корпус устройства выполнен из термостойкого пластика, устойчивого к возгоранию. Габариты реле крайне компактны (ширина около 6,2 мм), что позволяет устанавливать несколько реле рядом даже в ограниченном пространстве распределительного щита. Контактная система на базе сплава AgNi обеспечивает устойчивую коммутацию как переменных, так и постоянных нагрузок. Встроенный светодиод удобно расположен в верхней части корпуса, что даёт возможность считывать индикацию даже при плотной установке. Универсальность модели проявляется и в совместимости с различными типами розеток, включая модели с винтовыми и пружинными зажимами. Кроме того, доступна установка дополнительных модулей — например, RC-фильтров, варисторов или модулей задержки времени, что делает систему более гибкой в применении.

Режимы работы

Реле Finder 34.51 7.024 5010 функционирует в стандартных режимах коммутации цепей управления:

• Нормальный режим — подача постоянного напряжения 24 В DC приводит к срабатыванию реле: подвижная группа переключает контакт из состояния NC (нормально замкнутого) в состояние NO (нормально разомкнутого). Это используется для включения исполнительных устройств по сигналу управления.
• Ожидание (пассивный режим) — при отсутствии напряжения на катушке реле находится в обесточенном состоянии, контакты занимают исходное положение. Энергопотребление в этом режиме отсутствует.
• Импульсный режим — при кратковременной подаче напряжения реле может быть использовано как часть импульсной логики в схемах с запоминанием состояния (в случае применения дополнительной электроники).
• Диагностический режим — при эксплуатации и наладке, благодаря светодиодной индикации можно определить, исправна ли катушка, корректно ли подаётся напряжение, и не залипли ли контакты.

Области применения

Реле Finder 34.51 7.024 5010 востребовано в самых различных отраслях промышленности и электроэнергетики благодаря своим универсальным параметрам. Основные направления применения:

• Системы промышленной автоматизации;
• Шкафы управления производственным оборудованием;
• Щиты распределения освещения;
• Лифтовое оборудование;
• Сигнальные системы и охранная сигнализация;
• Системы контроля доступом;
• HVAC-системы;
• Коммутация силовых и управляющих цепей в машиностроении;
• Устройства автоматического ввода резерва (АВР);
• Автоматизация зданий и "умный дом".

Таким образом, модель Finder 34.51 7.024 5010 — это надёжное промежуточное реле, сочетающее в себе компактность, функциональность и долговечность. Оно обеспечивает стабильную коммутацию цепей управления в самых различных условиях эксплуатации. Благодаря продуманной конструкции, встроенной защите и возможности расширения, реле легко интегрируется в современные автоматизированные системы.
