Реле безопасности Phoenix Contact: точный контроль, минимальный риск

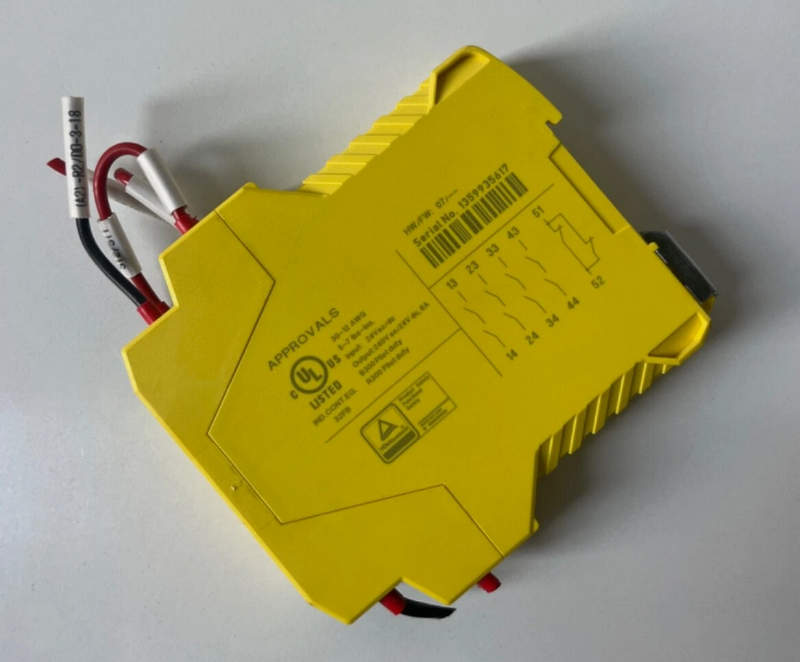

Реле безопасности Phoenix Contact PSR-SCP24UC/ESA2/4x1/1x2/B представляет собой важный компонент в системах функциональной безопасности оборудования и машин. Устройство разработано для контроля сигнала аварийной остановки (E-Stop), защитных дверей, световых завес и других элементов, обеспечивающих безопасное отключение питания исполнительных механизмов при возникновении опасной ситуации. Данное реле безопасности позволяет реализовать архитектуру с несколькими входными и выходными цепями, соответствующую требованиям стандартов EN ISO 13849-1 и EN 62061.

Технические характеристики

Ниже представлены основные технические параметры реле безопасности PSR-SCP24UC/ESA2/4x1/1x2/B:

• Номинальное напряжение питания: 24 В AC/DC (универсальный диапазон от 24 В AC до 24 В DC);
• Диапазон допустимых колебаний напряжения: ±20%;
• Количество безопасных выходов: 4 (замыкающие контакты), категории 1;

• Количество сигнализационных выходов: 1 замыкающий контакт + 2 размыкающих контакта (слаботочные);
• Максимальный коммутируемый ток безопасных выходов: до 6 А при 250 В AC (резистивная нагрузка);
• Тип запуска: автоматический, ручной или контролируемый ручной (в зависимости от конфигурации);
• Тип входных цепей: двухканальные (для дублирования и контроля срабатывания);
• Потребляемая мощность: не более 3 Вт;
• Степень защиты корпуса: IP20 (в корпусе), IP40 (внутри шкафа);
• Рабочая температура: от -10 до +55 C;
• Монтаж: на DIN-рейку 35 мм;
• Ширина корпуса: 22,5 мм (компактное исполнение);

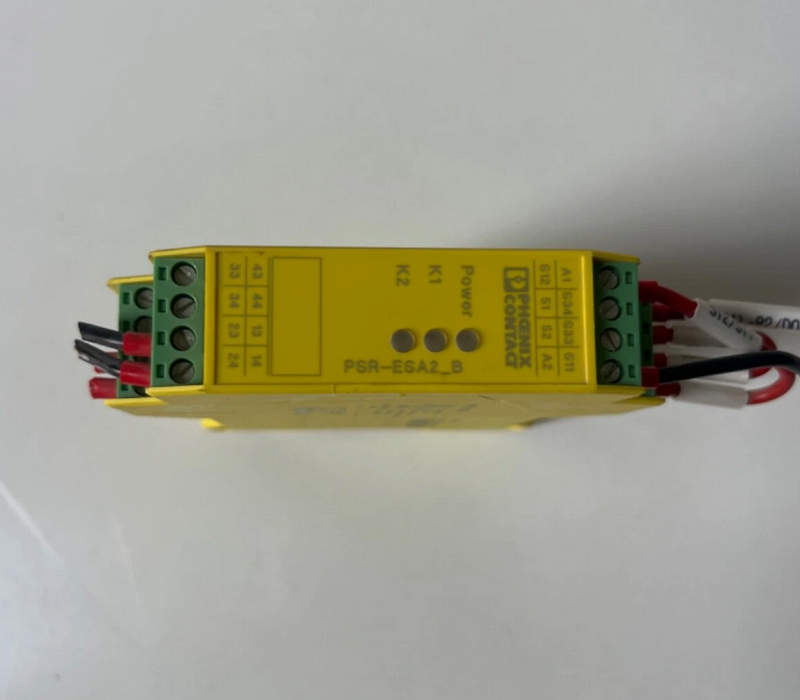

• Индикация состояния: встроенные светодиоды (питание, состояние входов, выходов, сброс);
• Сертификация: соответствие PL e по EN ISO 13849-1, SIL 3 по IEC 61508, и категория безопасности 4 по EN 954-1.

Особенности конструкции и принцип действия

Реле безопасности Phoenix Contact PSR-SCP24UC/ESA2/4x1/1x2/B построено на базе надежной электромеханической архитектуры с поддержкой двухканального контроля входных цепей. Это означает, что устройство контролирует два отдельных сигнала от аварийной кнопки или другого защитного оборудования и сравнивает их между собой, чтобы исключить ложные срабатывания. Такая схема увеличивает уровень диагностического покрытия и позволяет реле выполнять функции в соответствии с высоким уровнем безопасности. Устройство имеет встроенную систему перекрестного контроля (cross monitoring), которая отслеживает синхронность нажатия или размыкания сигналов на обоих входах. При выявлении несоответствия активируется блокировка выходов, и оборудование переводится в безопасное состояние. После устранения причины блокировки требуется ручной или автоматический сброс, в зависимости от выбранной схемы подключения.

Контакты выходов выполнены с высокой разрывной способностью и могут управлять силовыми цепями исполнительных механизмов, например, контакторов или электромагнитных клапанов. Дополнительные сигнальные выходы используются для подключения к контроллеру или системе мониторинга, предоставляя информацию о текущем состоянии реле (нормальная работа, аварийное отключение, ошибка входа и т.п.). Встроенные светодиодные индикаторы позволяют проводить первичную диагностику без использования дополнительного оборудования. Таким образом, при эксплуатации реле можно быстро определить источник неисправности или нарушение условий безопасности. Конструкция корпуса соответствует требованиям по защите от пыли и случайного прикосновения и позволяет монтировать реле в плотную электротехническую сборку, не нарушая вентиляции.

Области применения

Ниже приведены ключевые области, где применяется данное реле безопасности:

• Системы аварийной остановки станков и оборудования;
• Защитные ограждения с дверными выключателями;
• Линии с роботизированными манипуляторами и автоматикой;
• Контроль доступа в зоны повышенной опасности;
• Световые завесы, лазерные сканеры и другие сенсорные устройства безопасности;
• Оборудование упаковки, резки, обработки и маркировки;
• Производственные линии с высокими требованиями к безопасности персонала.

Компания Олниса является надежным поставщиком промышленного оборудования, включая компоненты для систем безопасности, автоматизации и управления. Все устройства поставляются с гарантией и сопровождаются документацией. Доставка осуществляется оперативно по всей территории страны, включая удалённые регионы и крупные промышленные центры. Компания работает с физическими и юридическими лицами, предлагая гибкие условия сотрудничества.

Таким образом, реле безопасности Phoenix Contact PSR-SCP24UC/ESA2/4x1/1x2/B представляет собой продуманное и надежное решение для построения систем функциональной безопасности в автоматизированных производствах. Устройство обеспечивает высокий уровень защиты благодаря двухканальному контролю, гибким режимам запуска и совместимости с различными типами защитных устройств. Его применение особенно актуально в средах, где важны непрерывность производственного процесса, безопасность персонала и соответствие международным стандартам. Благодаря компактности, универсальности и широкому функционалу реле становится оптимальным выбором для систем управления, соответствующих требованиям Industry 4.0.
