Редукторы давления Honeywell с манометром — точная стабилизация давления и визуальный контроль параметров

Стабильность давления в инженерных системах является одним из ключевых факторов, определяющих надежность эксплуатации трубопроводной инфраструктуры, бытового и промышленного оборудования. Перепады давления, гидроудары, избыточная нагрузка на арматуру и соединения приводят к ускоренному износу компонентов, снижению эффективности работы систем и увеличению эксплуатационных затрат. В условиях современных требований к безопасности и долговечности оборудования особую роль играют устройства автоматического регулирования давления. Редукторы давления с интегрированным манометром представляют собой комплексное решение, позволяющее не только стабилизировать поток, но и осуществлять визуальный контроль параметров в режиме реального времени. Продукция Honeywell в данной категории занимает устойчивые позиции за счет точности регулирования, конструктивной надежности и адаптации к различным условиям эксплуатации.

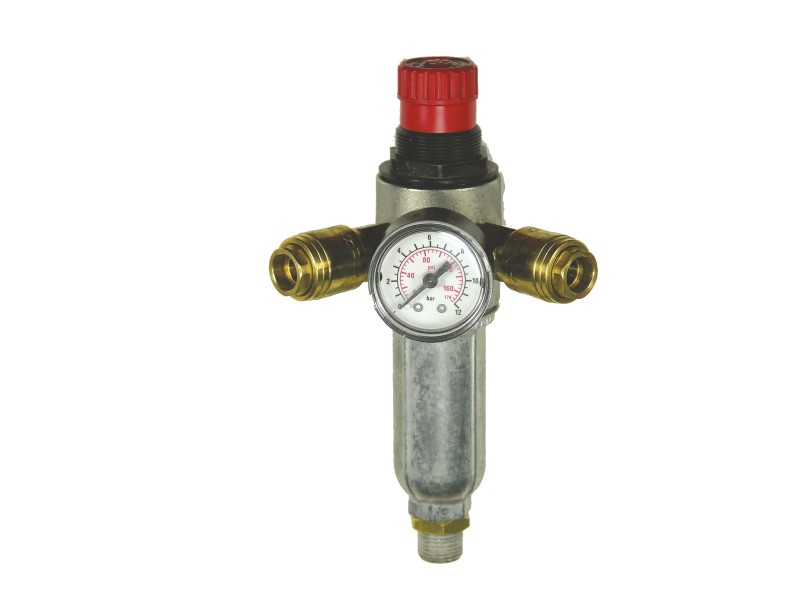

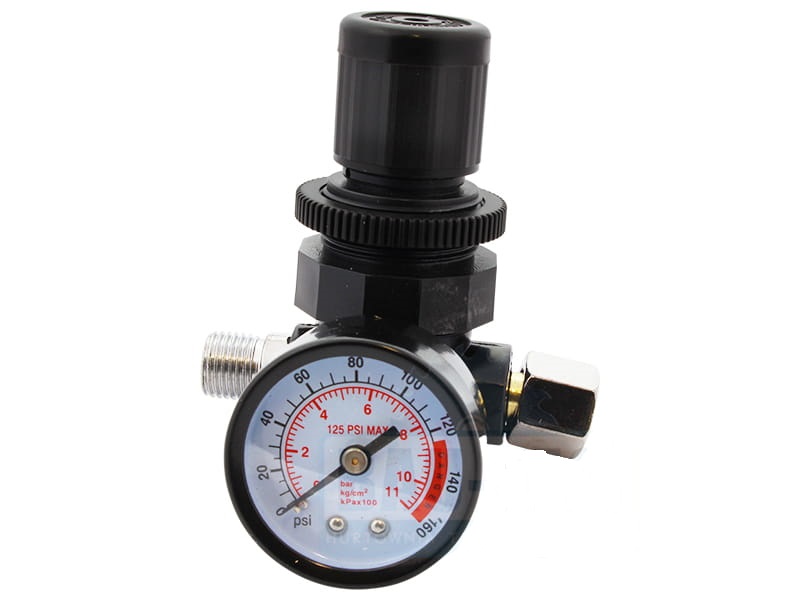

Конструктивная схема редукторов давления с манометром

Редукторы давления Honeywell с манометром относятся к категории мембранных регулирующих устройств прямого действия. Их конструкция направлена на поддержание заданного давления на выходе независимо от колебаний входного давления и расхода среды. Ниже перечислены ключевые элементы конструкции:

• корпус из латуни или устойчивых к коррозии сплавов, обеспечивающий механическую прочность и герметичность системы,
• регулирующая мембрана, выполненная из эластомерных материалов с высокой стойкостью к износу и деформации,
• пружинный механизм настройки, позволяющий задавать необходимый уровень давления,
• седло клапана с высокой точностью обработки, обеспечивающее стабильность регулирования,
• встроенный манометр, предназначенный для визуального контроля выходного давления,
• соединительные патрубки с резьбовыми или фланцевыми соединениями,
• уплотнительные элементы, предотвращающие утечки и обеспечивающие долговременную эксплуатацию,
• возможность интеграции фильтрующего элемента в некоторых моделях,
• защитный колпак или крышка регулировочного узла для предотвращения случайных изменений настроек.

Такая конструкция позволяет обеспечить высокую точность регулирования и устойчивость к динамическим изменениям давления в системе.

Принцип действия и особенности регулирования

Работа редуктора давления основана на балансе сил, действующих на мембрану. Входное давление воздействует на клапан, а выходное давление через мембрану компенсирует усилие пружины. Ключевые аспекты функционирования:

• при увеличении входного давления клапан автоматически прикрывается, снижая поток,
• при падении давления на выходе пружина увеличивает открытие клапана,
• поддержание заданного давления происходит без необходимости внешнего управления,
• манометр отображает текущее значение давления после редуктора,
• регулировка осуществляется путем изменения сжатия пружины,
• отсутствие необходимости в электрическом питании обеспечивает автономность,
• устойчивость к гидравлическим ударам достигается за счет демпфирующих свойств мембраны,
• быстрая реакция на изменения параметров потока обеспечивает стабильность системы.

Наличие манометра значительно повышает удобство эксплуатации, позволяя оперативно контролировать параметры и выявлять отклонения.

Технические характеристики редукторов Honeywell с манометром

Ниже перечислены основные технические параметры, характерные для данной категории оборудования:

• диапазон регулируемого давления обычно составляет от 1 до 6 бар,
• максимальное входное давление может достигать 16 бар и более,
• рабочая температура среды варьируется в пределах от 5 до 70 градусов Цельсия,
• присоединительные размеры от 1/2 до 2 дюймов,
• точность регулирования в пределах ±0,2–0,3 бар,
• материалы корпуса устойчивы к коррозии и химическому воздействию,
• манометр имеет шкалу с высокой читаемостью и точностью измерения,
• ресурс работы превышает десятки тысяч циклов регулирования,
• совместимость с питьевой водой подтверждается соответствующими стандартами,
• возможность работы в системах холодного и горячего водоснабжения.

Такие характеристики позволяют использовать редукторы в широком диапазоне инженерных решений.

Особенности конструкции устройств

Конструктивные особенности редукторов Honeywell с манометром определяют их эксплуатационные преимущества. Использование мембранной технологии обеспечивает плавность регулирования без резких скачков давления. Применение высококачественных материалов корпуса гарантирует устойчивость к механическим нагрузкам и агрессивной среде. Встроенный манометр интегрирован в корпус или устанавливается на специальный отвод, что обеспечивает компактность устройства. Конструкция предусматривает удобный доступ к регулировочному механизму, что упрощает настройку. Уплотнительные элементы выполнены из долговечных материалов, что снижает вероятность утечек и увеличивает срок службы. Дополнительным преимуществом является возможность демонтажа и обслуживания без полного отключения системы. Некоторые модели оснащаются фильтрующими элементами, что позволяет совмещать функции очистки и регулирования.

Области применения редукторов давления с манометром

Редукторы Honeywell широко применяются в различных инженерных системах благодаря универсальности и надежности. Ниже представлены основные области использования:

• системы холодного водоснабжения жилых и коммерческих объектов,
• горячее водоснабжение с контролем стабильности давления,
• тепловые пункты и котельные установки,
• промышленные технологические линии с требованием точного регулирования,
• системы защиты сантехнического оборудования от гидроударов,
• инженерные сети зданий с высокой нагрузкой,
• системы полива и ирригации,
• объекты с переменным водопотреблением,
• инфраструктура гостиничного и ресторанного бизнеса,
• административные и производственные здания.

Широкий спектр применения обусловлен стабильной работой в различных условиях и высокой точностью регулирования.

Преимущества использования редукторов Honeywell с манометром

Эксплуатационные преимущества данных устройств формируются за счет сочетания продуманной конструкции и качественных материалов. Ключевые преимущества заключаются в следующем:

• высокая точность поддержания давления,
• интеграция функции контроля благодаря манометру,
• устойчивость к перепадам входного давления,
• снижение риска повреждения трубопроводов и оборудования,
• простота настройки и эксплуатации,
• долговечность и надежность работы,
• компактные габариты при высокой функциональности,
• универсальность применения в различных системах,
• снижение эксплуатационных затрат за счет предотвращения аварий,
• минимальные требования к техническому обслуживанию.

Такие характеристики делают редукторы Honeywell востребованным решением в инженерных системах различного уровня сложности.

В целом, редукторы давления с манометром являются важным элементом современной инженерной инфраструктуры, обеспечивающим стабильность работы систем водоснабжения и защиту оборудования от негативных факторов. Использование данных устройств позволяет поддерживать заданные параметры давления, снижать нагрузку на трубопроводы и продлевать срок службы всей системы. Оборудование данного типа демонстрирует высокую эффективность в условиях переменных нагрузок и нестабильного входного давления, что делает его востребованным как в бытовом, так и в промышленном сегменте.
