Расширение функций станка через макросы ЧПУ Fanuc

Современные числовые программные управления (ЧПУ) систем FANUC поддерживают широкий спектр инструментов для повышения гибкости и автоматизации обработки, среди которых особое место занимают макросы. Макропрограммы позволяют пользователю создавать собственные циклы обработки, автоматизировать повторяющиеся действия, реализовать логические условия и параметры обработки, основанные на данных с датчиков или из внешних устройств. Благодаря этому применение макросов существенно расширяет стандартный функционал ЧПУ, позволяя создавать высокоадаптивные и интеллектуальные производственные процессы. Макросы FANUC представляют собой наборы G-кодов и M-кодов с переменными, управляющими логикой выполнения. Эти макросы можно программировать вручную или использовать через интерфейс CAM-систем. Они могут применяться как для обработки сложных контуров, так и для автоматизации инструментальной смены, измерения деталей, коррекции координат и прочих задач.

Режимы работы макросов

В системах FANUC макросы могут работать в различных режимах, в зависимости от контекста применения и конфигурации системы ЧПУ. Основные режимы:

• Режим пользовательских циклов: используется для замены стандартных циклов обработки, например G71/G76 на токарных станках, собственными оптимизированными циклами.
• Режим измерения и коррекции: используется в связке с системой измерения (щупом или датчиком) для автоматической коррекции координат инструмента или заготовки. Пример — автоматическая центровка детали с записью результата в переменные системы.
• Режим логического управления: позволяет программировать условия, при которых включаются вспомогательные функции, например охлаждение, смазка, управление дверьми или подачей воздуха.
• Фоновый режим: макросы могут выполняться в фоновом режиме параллельно с основной программой обработки. Это используется для мониторинга условий или диагностики состояния системы.
• Режим автоматической настройки: позволяет задавать параметры программы в зависимости от выбора оператора или типа обработки. Например, выбор типа детали может автоматически подгрузить набор макропеременных с нужными размерами и скоростями.

Принципы работы макросов

В основе работы макросов лежит логика вычисления и управления на основе переменных и условий. Макропрограмма анализирует текущие параметры, вычисляет нужные значения и в зависимости от условий выполняет или пропускает команды. Пример: задача — измерить заготовку по Z и скорректировать высоту инструмента. Последовательность работы макроса:

• Щуп опускается на поверхность заготовки.
• Срабатывает датчик — координата Z записывается в #5023.
• Расчет разницы между опорной точкой и измеренной: #100=#5023-#5203
• Корректировка значения в таблице инструментов: #2001=#2001+#100
• Подтверждение и завершение.

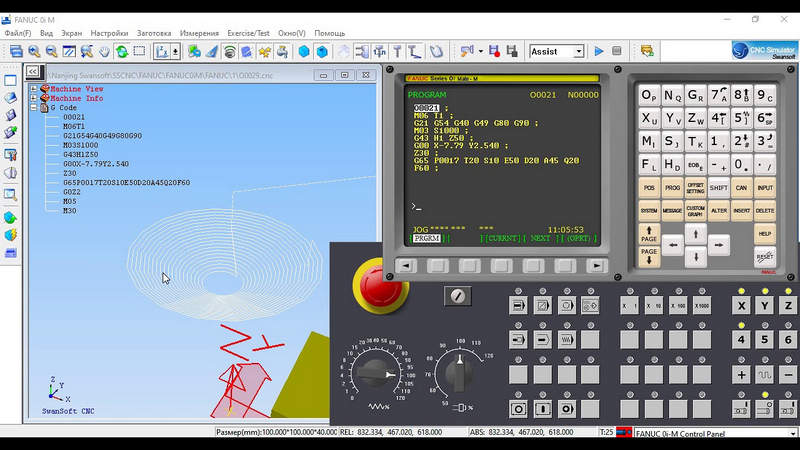

Применение функций G65 и G66 позволяет вызывать макросы как обычные подпрограммы. G65 вызывает макрос однократно, а G66 — включает режим повторного вызова макроса на каждый следующий кадр, пока не встретится G67.

Преимущества использования макросов FANUC

Ключевые преимущества макропрограммирования заключаются в следующем:

• Гибкость — возможность создания собственных циклов и логики обработки;
• Автоматизация — снижение числа операций, выполняемых вручную;
• Параметризация — использование переменных позволяет применять один макрос для множества деталей;
• Интеграция — возможность взаимодействия с внешними устройствами и системами;
• Снижение ошибок — автоматическая коррекция параметров снижает влияние человеческого фактора;
• Повышение производительности — выполнение макропроцедур в фоновом режиме ускоряет цикл обработки;
• Расширение стандартных функций — замена ограниченных стандартных циклов на более мощные пользовательские.

Области применения макросов FANUC

Благодаря своей универсальности, макросы применяются в самых разных задачах на станках с ЧПУ:

• Контурная обработка: Использование макропеременных для создания адаптивных циклов сверления, фрезерования, растачивания.
• Измерение и компенсация: Автоматические циклы измерения детали с последующей корректировкой координат, смещений или инструмента.
• Смена инструмента: Условия смены инструмента на основе числа обработанных деталей, времени, температуры или степени износа.
• Интеграция с датчиками: Связь с внешними устройствами и датчиками (датчики давления, температуры, присутствия детали) для логического управления.
• Логистика обработки: Реализация автоматической сортировки и перемещения заготовок с использованием внешних сигналов и переменных.
• Адаптивная обработка: Изменение скоростей, подач и режимов резания в зависимости от текущих условий (напряжение, вибрации, колебания).

Таким образом, макросы ЧПУ FANUC являются мощным инструментом для разработки гибких и интеллектуальных стратегий обработки. Они позволяют пользователям выходить за рамки стандартных G-кодов, внедряя логическое управление, параметризацию, связь с датчиками и внешними системами. Применение макросов повышает эффективность, точность и адаптивность работы станков. При правильной настройке и грамотном подходе макросы позволяют достичь высокого уровня автоматизации даже на стандартных моделях FANUC.
