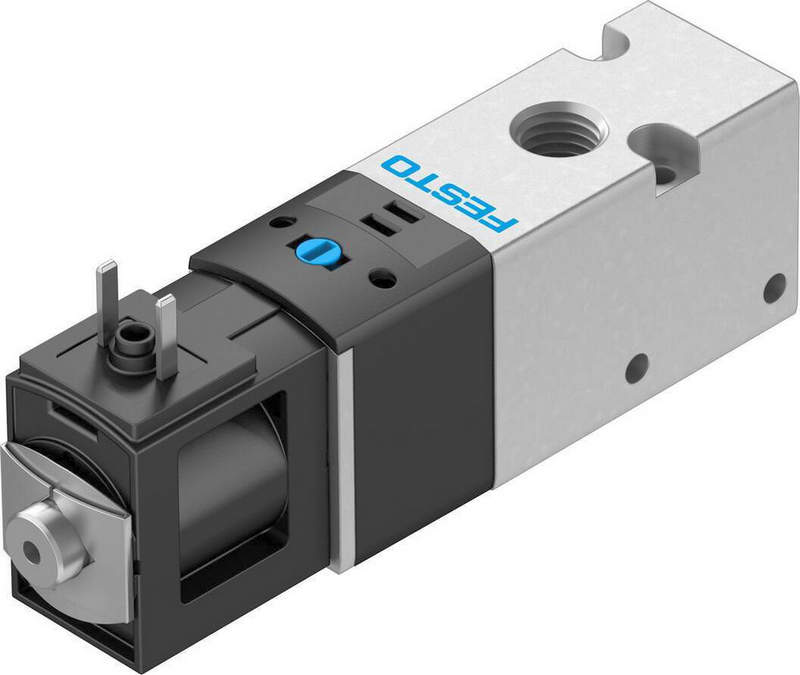

Распределитель с электроуправлением Festo: современное решение для промышленной пневматики и автоматизации

Распределители с электроуправлением Festo относятся к категории ключевых компонентов промышленной пневматики, обеспечивающих управление потоками сжатого воздуха в автоматизированных системах различного уровня сложности. Подобные устройства применяются в составе производственных линий, роботизированных комплексов, упаковочного оборудования, транспортных механизмов, станков и технологических модулей, где требуется высокая скорость переключения, стабильность рабочих параметров и длительный эксплуатационный ресурс. Электропневматические распределители выполняют задачу перенаправления воздушных потоков между каналами пневмосистемы с помощью электромагнитного управления. За счёт этого достигается автоматизация процессов движения исполнительных механизмов, включая пневмоцилиндры, захваты, толкатели, приводы заслонок и другие устройства. Конструкция оборудования ориентирована на работу в условиях интенсивной циклической нагрузки, характерной для современной промышленности.

Конструктивные особенности распределителей Festo

Распределители с электроуправлением представляют собой электропневматические устройства, в которых переключение рабочих каналов осуществляется при помощи соленоидной катушки. Электромагнит формирует управляющее усилие, воздействующее на внутренний золотник или клапанный элемент, изменяя направление движения воздушного потока внутри корпуса. Конструкция оборудования включает следующие элементы:

• корпус из алюминиевого сплава или полимерных материалов с высокой механической прочностью,
• электромагнитную катушку с различными вариантами питающего напряжения,
• золотниковый механизм распределения потоков,
• возвратную пружину для возврата в исходное положение,
• уплотнительные элементы из износостойких эластомеров,
• монтажные каналы и присоединительные резьбы,
• ручной дублёр для аварийного управления,
• систему глушения выхлопа и снижения шума.

В зависимости от модификации распределители могут иметь различное количество рабочих позиций и линий подключения. Наиболее распространёнными считаются модели 3/2, 5/2 и 5/3. Первая цифра обозначает количество пневматических каналов, вторая указывает число рабочих положений золотника. Для промышленного оборудования характерна высокая точность изготовления внутренних элементов. Это обеспечивает стабильное срабатывание даже при длительной эксплуатации в условиях непрерывного производственного цикла. Конструкция клапанного блока рассчитана на минимизацию потерь давления и сокращение времени отклика системы.

Технические параметры и характеристики

Эксплуатационные возможности распределителей Festo определяются рядом технических характеристик, напрямую влияющих на эффективность пневматической системы. Подбор оборудования осуществляется с учётом давления, расхода воздуха, скорости переключения и условий окружающей среды. Ключевыми параметрами являются:

• рабочее давление от вакуума до 10 бар и более,
• номинальный расход воздуха в зависимости от типоразмера,
• напряжение питания катушки 12 В, 24 В, 110 В или 230 В,
• время переключения в диапазоне нескольких миллисекунд,
• степень защиты корпуса IP65 и выше,
• температурный диапазон эксплуатации,
• тип присоединения G1/8, G1/4, G1/2 и другие,
• ресурс переключений до нескольких десятков миллионов циклов,
• варианты электрического подключения через разъёмы или кабельные выводы,
• совместимость с островными пневматическими системами.

Большое значение имеет энергоэффективность оборудования. Современные серии распределителей Festo оснащаются катушками с пониженным энергопотреблением и улучшенными параметрами тепловыделения. Это снижает нагрузку на систему питания и уменьшает риск перегрева при длительной работе. Отдельного внимания заслуживает высокая скорость коммутации. Быстрое переключение воздушных потоков обеспечивает точное управление исполнительными механизмами и повышает производительность автоматизированных комплексов.

Принцип работы электропневматического распределителя

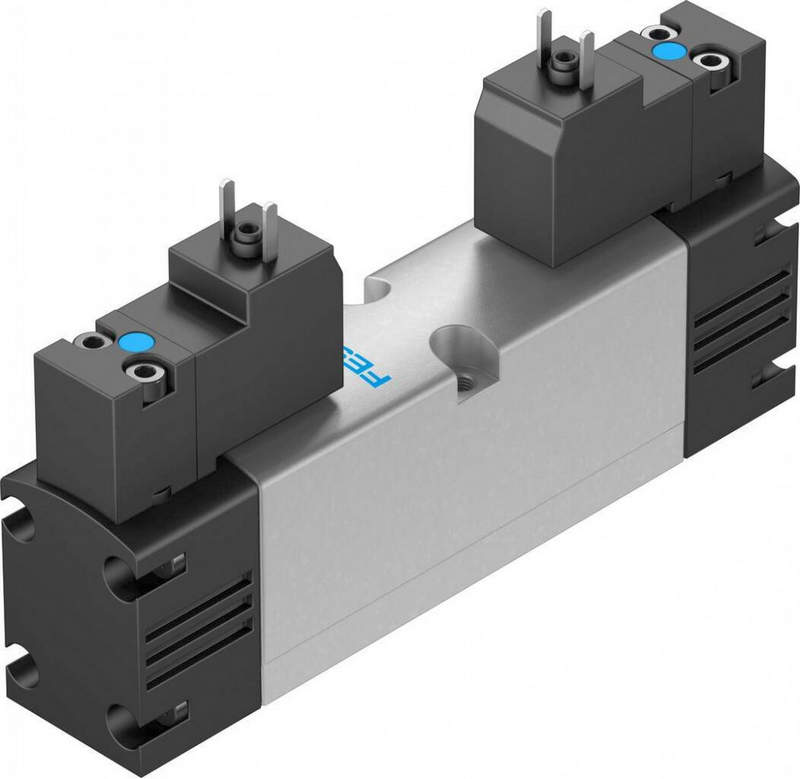

Работа распределителя основана на преобразовании электрического сигнала в механическое перемещение золотникового элемента. При подаче напряжения на соленоид формируется электромагнитное поле, воздействующее на сердечник клапана. В результате происходит изменение положения золотника и перенаправление потоков сжатого воздуха между каналами. В нормальном состоянии устройство может находиться в закрытом или открытом положении в зависимости от типа исполнения. После поступления управляющего сигнала распределитель переводит поток воздуха к исполнительному механизму, инициируя движение штока пневмоцилиндра или другого рабочего органа. После снятия напряжения возвратная пружина возвращает механизм в исходное состояние. В двухкатушечных моделях изменение положения осуществляется попеременным включением различных электромагнитов без применения возвратной пружины. Современные распределители Festo отличаются стабильностью переключения даже при высокочастотных циклах работы. Внутренние каналы спроектированы таким образом, чтобы минимизировать турбулентность воздушного потока и сократить гидродинамические потери.

Области применения промышленного оборудования

Распределители с электроуправлением используются в широком спектре производственных отраслей. Универсальность конструкции позволяет интегрировать оборудование в системы различного назначения и уровня автоматизации. Наиболее распространённые направления применения:

• автоматизированные упаковочные линии,
• машиностроительное оборудование,
• конвейерные транспортные системы,
• роботизированные комплексы,
• пищевое производство,
• фармацевтическая промышленность,
• деревообрабатывающие станки,
• металлообрабатывающие центры,
• системы сортировки продукции,
• сборочные производственные участки.

Высокая надёжность и устойчивость к циклическим нагрузкам делают оборудование востребованным в непрерывных производственных процессах. Благодаря компактным размерам распределители могут устанавливаться непосредственно в ограниченном пространстве технологических модулей.

В целом, распределитель с электроуправлением Festo представляет собой важный элемент современной пневматической автоматизации, обеспечивающий стабильное управление потоками сжатого воздуха в производственных системах различной сложности. Оборудование отличается высокой скоростью переключения, длительным ресурсом эксплуатации, точностью работы и совместимостью с промышленными средствами автоматизации. Использование подобных устройств позволяет повысить производительность технологических процессов, сократить время отклика исполнительных механизмов и обеспечить устойчивую работу оборудования в условиях интенсивной эксплуатации. Конструктивная надёжность и широкий выбор модификаций делают распределители Festo востребованными в различных отраслях промышленности. Компания «Олниса» осуществляет поставки промышленного оборудования и компонентов для автоматизированных систем. В ассортименте представлены решения для пневматики, промышленной автоматизации и производственной инфраструктуры с оперативной доставкой оборудования.
