Прозрачная клемма WAGO: наглядность и надежность в каждом соединении
Современные системы электромонтажа требуют от соединительных элементов не только высокой надёжности, но и удобства визуального контроля, особенно при обслуживании и пусконаладочных работах. Одним из ярких примеров инженерных решений, отвечающих этим требованиям, являются прозрачные клеммы WAGO. Такие клеммы получили широкое распространение благодаря простоте использования, быстрому монтажу и возможности мгновенной визуальной оценки корректности соединения проводников. Прозрачный корпус — не просто эстетическая особенность, а важный конструктивный элемент, повышающий безопасность и качество монтажа.
Технические характеристики
Ниже представлены ключевые технические параметры, характерные для прозрачных клемм WAGO:
- Номинальное напряжение: до 450 В;
- Номинальный ток: 24–32 А (в зависимости от модели);
- Температурный диапазон эксплуатации: от -35 до +85 C;
- Диапазон сечений подключаемых проводников: от 0.08 до 4 мм2;
- Совместимость с жилами: одножильные, многожильные, гибкие (с лужением или без);
- Материал корпуса: прозрачный поликарбонат, устойчивый к УФ и механическим повреждениям;
- Степень защиты: IP20 (в базовой комплектации);
- Механизм зажима: пружинный (Push-in CAGE CLAMP или рычажковый зажим);
- Количество подключаемых проводов: от 2 до 8 (в зависимости от серии).
Особенности конструкции и принцип работы
Прозрачные клеммы WAGO сконструированы таким образом, чтобы максимально упростить работу электромонтажника и обеспечить высокую степень безопасности даже в условиях повышенной сложности. Конструктивно клемма представляет собой модульный пластиковый корпус, выполненный из прозрачного поликарбоната. Это позволяет визуально контролировать глубину посадки проводника, наличие повреждений изоляции и плотность прилегания токопроводящей жилы к зажимному элементу. Внутри корпуса располагается пружинный механизм, который является сердцем всей системы. В зависимости от серии и конкретной модели используется один из двух типов зажима:
- CAGE CLAMP Push-in — технология, при которой проводник фиксируется автоматически при вставке в клемму. Это возможно благодаря точному расчету усилия предварительно сжатой пружины, которая надёжно прижимает проводник к токоведущей шине.

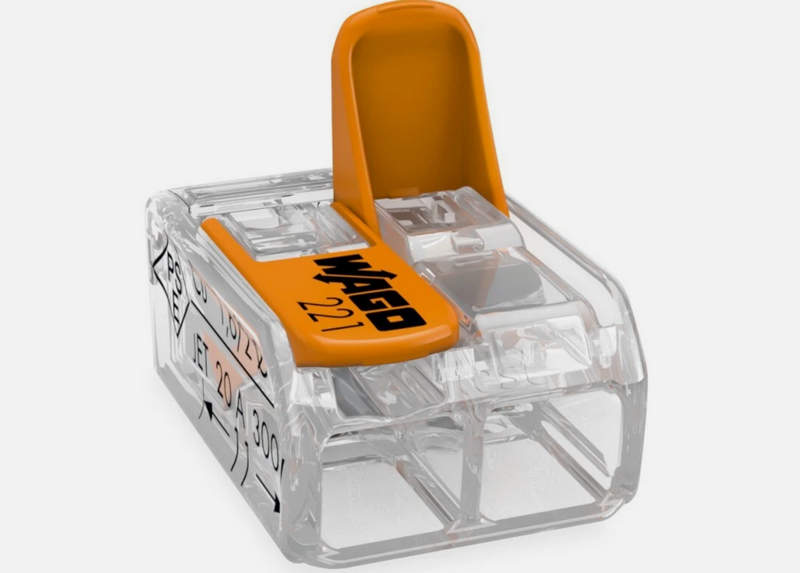

- Леверный (рычажковый) зажим — проводник вставляется в гнездо при откинутом рычаге, после чего рычаг опускается, фиксируя зажим. Такая конструкция особенно удобна при работе с мягкими многожильными жилами, требующими более деликатной установки.
Корпус клеммы оснащён направляющими каналами для проводов, что исключает ошибочное подключение и обеспечивает надёжное позиционирование провода внутри гнезда. Кроме того, конструкция предусматривает монтаж в распределительных коробках и на DIN-рейке при помощи соответствующих адаптеров. Прозрачность корпуса играет решающую роль в визуальном контроле: монтажник может увидеть, насколько глубоко вставлен провод, не нарушена ли изоляция, нет ли перекосов или других нарушений. Это позволяет предотвратить ошибки на этапе установки, а также облегчает ревизию и техническое обслуживание уже готовых соединений.
Режимы эксплуатации
Прозрачные клеммы WAGO рассчитаны на работу в разнообразных условиях — от жилых и офисных зданий до промышленных и производственных объектов. Они устойчивы к вибрациям, скачкам температуры и воздействию химически агрессивных сред в пределах допуска. Рабочий температурный диапазон от -35 до +85 C обеспечивает стабильную работу в уличных щитах, неотапливаемых помещениях, а также внутри корпусов электроустановок с высокой плотностью размещения оборудования. Допустимая нагрузка по току и напряжению позволяет применять клеммы в цепях питания осветительных приборов, розеточных групп, линий управления и сигнализации. При этом клеммы не требуют технического обслуживания и перекручивания, как в случае с винтовыми аналогами.
Области применения
Ниже перечислены основные области, в которых прозрачные клеммы WAGO нашли своё применение:
- Распределительные щиты в жилых домах.
- Монтаж осветительных систем.
- Промышленные шкафы управления.
- Подключение розеток и выключателей.
- Слаботочные системы и системы автоматизации.
- Соединение проводов в люстрах и светильниках.
- Системы видеонаблюдения и охранной сигнализации.
- Монтаж внутри пластиковых распределительных коробок.
- Временные электроподключения на строительных площадках.
- Функциональные преимущества и визуальный контроль
Прозрачный корпус — это не просто модный тренд, а функциональное улучшение, решающее ряд задач. Во-первых, обеспечивается быстрый и точный контроль правильности ввода проводника. Видно, зашёл ли провод до упора, и фиксируется ли он надёжно. Во-вторых, можно визуально обнаружить перекос, двойное введение жилы, попадание изоляции под зажим и прочие типичные ошибки монтажа, которые в непрозрачной клемме остались бы скрытыми. При проведении плановой ревизии или при диагностике неисправности наличие прозрачных стенок позволяет без демонтажа сразу выявить неправильные подключения, перегревы, следы окисления или черноту на металле. Это существенно сокращает время на поиск неисправностей и снижает риск несанкционированного отключения электроцепей.
Таким образом, прозрачные клеммы WAGO — это логичный шаг вперёд в развитии технологии быстрого монтажа. Они сочетают в себе высокую надёжность, удобство и наглядность. Такие клеммы являются идеальным выбором как для профессиональных электриков, так и для домашних мастеров, которым важно получить безопасное и качественное соединение без использования специализированного инструмента. Прозрачный корпус — это не просто удобство, а элемент, повышающий безопасность и уровень доверия к монтажу. Клеммы WAGO с прозрачным корпусом прочно заняли своё место на рынке и продолжают совершенствоваться, следуя за потребностями отрасли и запросами пользователей.
