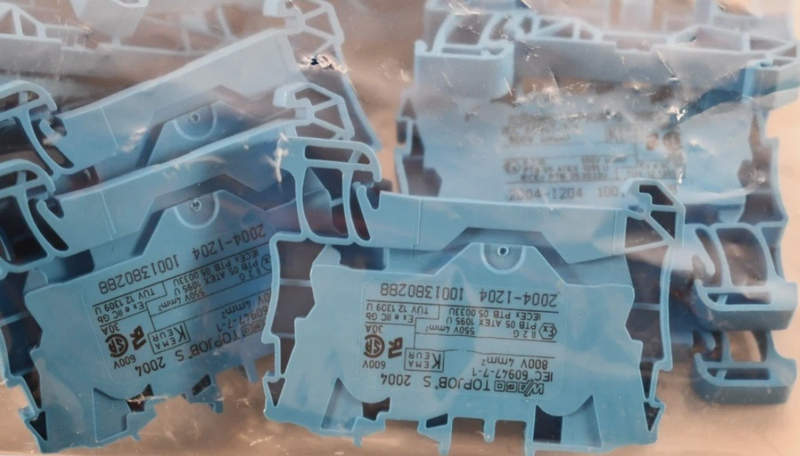

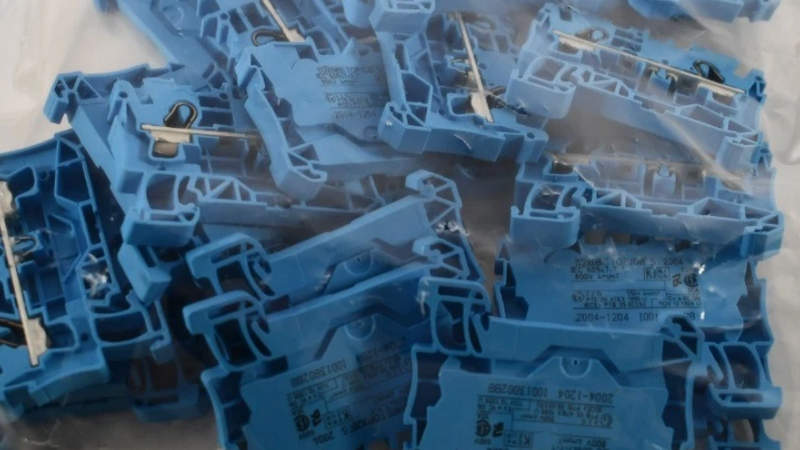

Проходная клемма WAGO: компактное решение для плотных монтажных пространств
Проходные клеммы, устанавливаемые на DIN-рейку, занимают важное место в современной электротехнике и автоматизации. Среди производителей таких решений особое внимание заслуживает компания WAGO, чья продукция отличается надежностью, удобством монтажа и широкими функциональными возможностями. Проходные клеммы WAGO предназначены для соединения проводников в распределительных и монтажных шкафах, в силовых и слаботочных цепях. Они применяются в системах автоматики зданий, промышленных установках, на железнодорожном транспорте, в энергетике и других отраслях, где требуется быстрое, надежное и долговечное электрическое соединение.
Технические характеристики
Ниже приведены обобщенные характеристики проходных клемм WAGO, предназначенных для монтажа на стандартную DIN-рейку (35 мм):
- Номинальное напряжение: до 800 В;
- Номинальный ток: от 16 А до 76 А (в зависимости от модели);
- Диапазон сечений проводников: от 0,08 мм2 до 35 мм2;
- Типы подключаемых проводников: одножильные, многожильные, с игольчатыми наконечниками;
- Материал контактных элементов: электролитическая медь, покрытие — олово или никель;
- Материал корпуса: термостойкий пластик, не поддерживающий горение (например, полиамид PA66);
- Температурный диапазон эксплуатации: от -40 до +105 C;
- Класс защиты: IP20 (в закрытом щите);
- Монтаж: на DIN-рейку типа TS35 (по EN 60715);
- Цветовая маркировка: серый (нейтральный), синий (нулевой провод), желто-зеленый (PE/земля);
- Дополнительные элементы: перемычки, маркеры, изоляторы, торцевые крышки.
Принцип работы
Проходные клеммы WAGO основаны на принципе пружинного зажима, что исключает необходимость в использовании винтового соединения. При подключении проводника контакт удерживается за счет натяжения специально сконструированной металлической пружины, которая прижимает проводник к токоведущей шине. Такая конструкция обеспечивает устойчивое контактное соединение с высокой виброустойчивостью и термостойкостью. Система пружинного зажима позволяет подключать как одножильные, так и многожильные провода без зачистки от окислов и применения наконечников. Контактное давление в зажиме автоматически подстраивается под форму и размер проводника, обеспечивая надежность даже при тепловых деформациях, вызванных циклическими нагрузками. Это особенно важно в условиях переменного климата и высокой плотности монтажа. Кроме того, пружинный механизм не требует технического обслуживания — отсутствует риск ослабления контакта со временем. В некоторых модификациях используется рычажковый механизм (LEVER), позволяющий открывать зажим вручную без инструмента. Такой подход упрощает подключение и делает процесс более быстрым, особенно в ограниченном пространстве.
Особенности конструкции
Проходные клеммы WAGO для DIN-рейки сконструированы таким образом, чтобы обеспечить максимальную плотность монтажа при сохранении высокого уровня безопасности и простоты использования. Корпус клеммы изготовлен из специального термопластика, устойчивого к воздействию высоких температур, УФ-излучения, влаги и химических веществ. Форма корпуса обеспечивает надежную фиксацию на рейке и устойчивость к продольным и поперечным усилиям при подключении кабелей. Контактные элементы выполнены из высококачественных материалов, устойчивых к коррозии, и имеют форму, оптимизированную для равномерного распределения давления. Это исключает повреждение проводника при монтаже и демонтаже. Все элементы конструкции защищены от случайного прикосновения токоведущих частей, что соответствует требованиям безопасности при работе в распределительных щитах. Каждая клемма имеет маркировочные площадки для установки идентификаторов проводов, а также специальные пазы для установки перемычек, позволяющих объединять клеммы в группы. Торцевые заглушки используются для безопасного завершения группы клемм на рейке.
Режимы эксплуатации и подключения
Проходные клеммы WAGO допускают работу как в постоянных, так и в переменных токовых цепях. Типовая схема подключения включает ввод провода с одной стороны, прохождение тока через контактную шину и вывод с противоположной стороны. При необходимости клеммы можно использовать в многоуровневых исполнениях — на одной монтажной позиции размещаются две и более контактные линии, экономя место в шкафу. Клеммы устойчивы к коротковременным перегрузкам и высоким пусковым токам. В случае необходимости допустимо использование дополнительных защитных элементов — например, плавких вставок или предохранителей в соответствующих держателях, подключаемых через ту же клемму. Для объединения клеммных блоков используются перемычки: поперечные, продольные или секционные, в зависимости от конфигурации подключения. Проверка контактного соединения может осуществляться через встроенные тестовые отверстия, обеспечивающие безопасный доступ к токоведущей части без демонтажа провода.
Области применения
Проходные клеммы WAGO на DIN-рейку применяются в самых различных отраслях, среди которых:
- Распределительные шкафы в промышленной автоматике;
- Электрощитовые в жилых и коммерческих зданиях;
- Системы автоматики зданий (BMS, KNX, DALI);
- Железнодорожная и транспортная техника;
- Электроснабжение объектов инфраструктуры;
- Энергетика и подстанции;
- Машиностроение и станкостроение;
- Светотехнические решения;
- Панельные сборки для возобновляемых источников энергии.
Таким образом, проходные клеммы WAGO для монтажа на DIN-рейку являются высокотехнологичным и универсальным решением, востребованным в самых разных сферах электромонтажа. Их простота использования, надежность, широкий ассортимент и устойчивость к внешним воздействиям делают их идеальными для сборки распределительных щитов и других систем автоматизации. Компания Олниса предлагает продукцию WAGO с гарантией подлинности и сопровождением на всех этапах.
