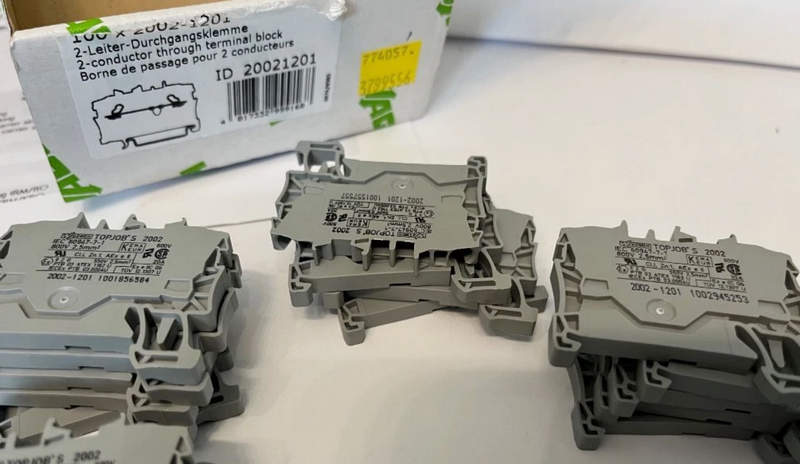

Проходная клемма WAGO 2002-1201: быстрый монтаж и максимальная надёжность
Современные системы автоматизации, распределения энергии и промышленных электросетей предъявляют повышенные требования к качеству соединений, надежности контактов, устойчивости к вибрациям и удобству монтажа. В этом контексте особенно актуальными становятся клеммные зажимы на DIN-рейку такие, как модель WAGO 2002-1201. Данное устройство входит в серию 2002 от известного немецкого производителя WAGO и предназначено для универсального подключения одножильных и многожильных проводников в промышленной, коммерческой и жилой электрике.
Технические характеристики
Ниже приведены технические параметры изделия WAGO 2002-1201:
- Номинальное напряжение: 800 В (в соответствии с IEC);
- Номинальный ток: 32 А;
- Номинальное сечение подключаемых проводников: от 0,5 до 4 мм2;
- Максимальное сечение с наконечником: 2,5 мм2;
- Количество подключаемых проводников: 2 (один вход и один выход);
- Тип подключения: пружинной технологии Push-in CAGE CLAMP;
- Материал контактной части: медь, луженая;
- Материал корпуса: полиамид, не поддерживающий горение (UL 94 V0);
- Температурный диапазон эксплуатации: от –35 C до +105 C;
- Крепление: на DIN-рейку 35 мм (тип EN 60715);
- Габариты: ширина 5,2 мм, высота 46,1 мм, глубина 86,1 мм;
- Наличие маркировочной площадки и встроенного тестового отверстия;
- Цвет корпуса: серый (RAL 7035);
- Сертификация: CE, UL, RoHS.
Принцип работы
WAGO 2002-1201 функционирует по принципу пружинного зажима Push-in CAGE CLAMP, обеспечивающего быстрое и надежное подключение проводников без необходимости применения инструмента (при использовании одножильных и предварительно подготовленных многожильных проводов с наконечником). Контакт реализуется за счет сжатия провода стальной пружиной к проводящей шине, что гарантирует постоянное усилие и защиту от ослабления в результате вибраций, температурных колебаний и старения материалов. Это позволяет обеспечивать стабильное сопротивление контакта на протяжении всего срока эксплуатации устройства. При необходимости извлечения провода, используется стандартная отвертка, вставляемая в специальный паз — при этом пружина временно отжимается, и проводник освобождается без повреждения.
Режимы эксплуатации
Клемма WAGO 2002-1201 способна функционировать в различных климатических и эксплуатационных условиях, включая повышенные температуры, влажность и вибрационные нагрузки. Она подходит как для стационарного монтажа внутри распределительных шкафов, так и для использования в условиях подвижного оборудования. Благодаря широкому диапазону рабочих температур и устойчивости к воздействию агрессивной окружающей среды, клеммы данной серии успешно применяются на промышленных предприятиях, в системах автоматики зданий, железнодорожной инфраструктуре и других ответственных сферах. Режимы эксплуатации включают:
- Работа в нормальном температурном режиме (до +40 C);
- Работа при пониженных температурах (до –35 C);
- Кратковременные перегрузки по току (до 1,5× номинального значения);
- Режимы повышенной вибрации (при установке в виброустойчивых шкафах);
- Сценарии подключения с различным типом проводников: сплошные, многожильные, с наконечником.
Особенности конструкции устройств
Корпус клеммы изготовлен из термостойкого и самозатухающего полиамида, устойчивого к механическим повреждениям и влиянию УФ-излучения. Это обеспечивает долговечность и безопасность при эксплуатации в широком спектре условий. Благодаря ширине всего 5,2 мм, клеммы WAGO 2002-1201 позволяют существенно экономить место внутри распределительных щитов. Ключевая конструктивная особенность — использование запатентованной пружинной технологии CAGE CLAMP, позволяющей обеспечить быстрое и безошибочное подключение проводников. Встроенные тестовые отверстия дают возможность осуществлять проверку цепи без демонтажа или отключения провода. Наличие площадки для маркировки упрощает систематизацию и обслуживание оборудования. Дополнительным преимуществом является возможность установки перемычек в клеммах данной серии. С помощью специальных ножевых перемычек можно объединять несколько клемм в общую цепь, формируя электрическую шину прямо на DIN-рейке.
Области применения
Клемма WAGO 2002-1201 нашла широкое применение в различных отраслях благодаря своей надежности и универсальности:
- В промышленных распределительных щитах и шкафах автоматики;
- В системах автоматизации зданий (BMS, HVAC);
- В машиностроении и станкостроении;
- В транспортной инфраструктуре (включая железнодорожный подвижной состав);
- В энергетике и системах распределения электроэнергии;
- В системах освещения и управления;
- В возобновляемой энергетике (солнечные и ветровые установки);
- В жилых и коммерческих объектах с высокими требованиями к качеству монтажа.
Таким образом, клемма WAGO 2002-1201 — это надежное, универсальное и технологичное решение для построения безопасных электрических соединений в распределительных щитах. Благодаря пружинной технологии CAGE CLAMP устройство обеспечивает быструю установку, долговечность контакта и высокую стойкость к внешним воздействиям. Минимальная ширина корпуса позволяет оптимизировать пространство, а возможность установки перемычек делает модель незаменимой при построении модульных распределительных систем.
