Простое решение сложных задач: клеммная колодка WAGO
Клеммные колодки WAGO занимают одно из ведущих мест в системах электромонтажа и распределения электрических цепей. Они широко используются в промышленной автоматике, распределительных щитах, бытовой и строительной электрике, а также в приборах управления и сигнализации. Благодаря своей универсальности, высокой надежности и инновационным разработкам, клеммные колодки WAGO получили широкое признание во всем мире. Ассортимент клеммных колодок WAGO охватывает десятки серий, различающихся по способу подключения, типу проводников, сечению, номинальному напряжению и току, а также конструктивным особенностям корпуса. Продукция адаптирована под различные условия эксплуатации, включая виброустойчивые и термостойкие варианты, а также модели с защитой от пыли и влаги.
Технические характеристики
Ключевые технические характеристики клеммных колодок WAGO включают следующие параметры:
- Номинальное напряжение: от 250 до 1000 В в зависимости от серии и назначения;
- Номинальный ток: от 6 А до 101 А;
- Поддержка одножильных, многожильных и гибких проводников: от 0,08 мм2 до 35 мм2;
- Диапазон рабочих температур: от -40 до +105 C;
- Материал токопроводящих частей: электрохимически обработанная медь, лужение;
- Изоляционный материал корпуса: термостойкий поликарбонат или полиамид, не поддерживающий горение;
- Степень защиты: от IP20 до IP68 в зависимости от серии и исполнения;
- Сертификация: CE, UL, IEC, VDE, RoHS и другие международные и европейские стандарты.
Благодаря широкому диапазону технических характеристик, клеммные колодки WAGO легко адаптируются под любые условия эксплуатации: от стандартной бытовой электропроводки до промышленной автоматизации, энергетики и транспортной инфраструктуры.
Преимущества и особенности
Ключевыми преимуществами клеммных колодок WAGO являются:
- Удобство подключения без инструмента;
- Высокая надежность зажима и стабильность контакта;
- Широкий диапазон рабочих параметров;
- Модульная конструкция для гибкого монтажа;
- Устойчивость к вибрациям и термонагрузке;
- Экономия времени на монтаже и обслуживании;
- Совместимость с широким диапазоном проводников;
- Поддержка мостиков и перемычек для цепей;
- Инновационные материалы корпуса и зажима;
- Наличие сертификации для применения в ответственных системах.
Принцип работы и режимы
Принцип действия клеммной колодки WAGO основан на использовании инновационной технологии пружинного зажима. В отличие от винтовых соединений, традиционно применяемых в клеммниках, пружинный механизм WAGO обеспечивает надежное контактное соединение без необходимости регулярной подтяжки. В зависимости от серии, применяются следующие принципы соединения:
- CAGE CLAMP — классический пружинный зажим, при котором провод прижимается к токоведущей шине с помощью стальной упругой скобы. Обеспечивает быстрое подключение без инструмента и долговечное контактное соединение.
- PUSH WIRE — технология для быстрого подключения одножильных и многожильных жестких проводов путём их прямого вдавливания в клеммное гнездо без применения инструмента. Подходит для одноразового монтажа.
- PUSH-IN CAGE CLAMP — улучшенный механизм, позволяющий подключать как жесткие, так и мягкие проводники без усилий. Обеспечивает снижение времени монтажа и высокую устойчивость к вибрациям.

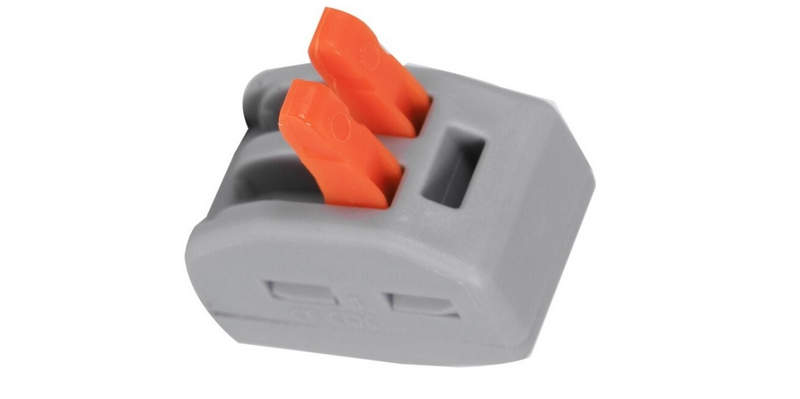

- LEVER — клеммы с рычажком, обеспечивающие максимально удобное подключение и отключение проводников без инструмента. Подходит для сервисного и повторного использования, особенно в распределительных коробках.
Режим работы клеммной колодки определяется типом установленного соединительного механизма и параметрами тока и напряжения. В условиях номинальной нагрузки клемма не требует обслуживания. За счет отсутствия винтовых элементов полностью исключается эффект "расслабления" контакта со временем под действием тепловых и механических факторов.
Особенности конструкции устройств

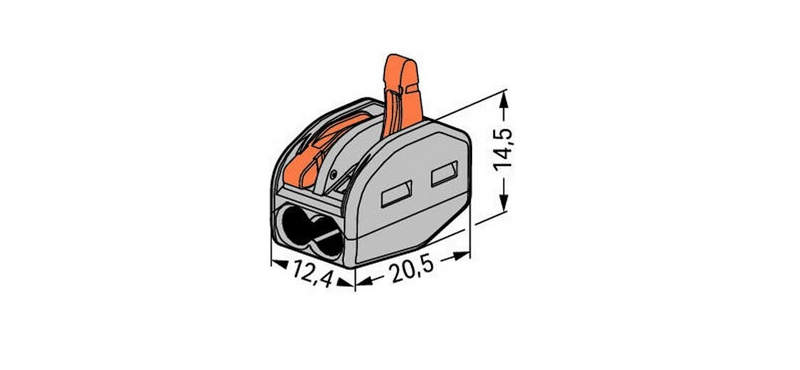

Корпус клеммных колодок WAGO изготавливается из негорючего пластика, устойчивого к воздействию высоких температур и агрессивных сред. Материал не подвержен деформации, не трескается при изменениях температуры, а также устойчив к ультрафиолетовому излучению. В конструкцию входят направляющие для проводов, тестовые отверстия, зажимные пружины, а также цветная маркировка. Некоторые модели снабжены индикаторами подключения, рельсовыми зажимами для монтажа на DIN-рейку, фиксаторами и адаптерами. Внутренние токопроводящие элементы изготавливаются из меди с гальваническим лужением. Это обеспечивает устойчивость к окислению и длительное сохранение низкого переходного сопротивления. Высокоточная конструкция зажима обеспечивает плотный контакт и предотвращает нагрев соединения даже при длительной работе под нагрузкой. Устройства могут быть как одноканальными, так и многоканальными. Существуют версии с проходными, распределительными, соединительными и заземляющими контактами. Некоторые модели поддерживают монтаж перемычек и мостиков для объединения нескольких клемм в одну электрическую цепь. Благодаря модульной архитектуре можно формировать линейки клемм различной конфигурации и длины.
Области применения
Клеммные колодки WAGO используются в самых различных областях электротехники и промышленности. Ниже представлены ключевые направления применения:
- Распределительные щиты и электрические шкафы;
- Системы промышленной автоматизации и управления;
- Жилое и коммерческое строительство;
- Железнодорожный транспорт и подвижной состав;
- Энергетика и электроснабжение;
- Осветительные установки и интеллектуальные системы освещения;
- Сборка шкафов управления для станков и агрегатов;
- Автоматизация зданий (BMS);
- Системы видеонаблюдения и безопасности;
- Лифтовое оборудование, вентиляция, насосы и HVAC-системы.
Клеммные колодки WAGO можно встретить как в крупных промышленных объектах, так и в квартирах при прокладке современной электропроводки. Благодаря универсальности и надежности, они подходят для монтажа в ограниченном пространстве, для вибронагруженных установок и в условиях интенсивных температурных колебаний.
Таким образом, клеммные колодки WAGO — это современное, надёжное и удобное решение для соединения электрических цепей в любых условиях. Их конструкция исключает необходимость обслуживания, повышает скорость монтажа и обеспечивает безопасность эксплуатации. Благодаря разнообразию серий и широкой номенклатуре, клеммы WAGO можно адаптировать под конкретные задачи — от бытового распределительного щита до сложных автоматизированных систем.
