Простое и точное соединение проводов с контактами WAGO

Соединительные контакты WAGO представляют собой современное и технологичное решение для создания надежных и быстросъемных электрических соединений без применения винтов и пайки. Эти элементы конструкции используются в различных отраслях: от бытового электромонтажа до промышленной автоматизации. Компания WAGO разработала инновационные подходы к подключению проводников, реализовав механизмы зажима, которые делают монтаж быстрее, безопаснее и долговечнее. Соединительные контакты WAGO обеспечивают стабильность контакта, устойчивость к вибрациям и температурным колебаниям, а также возможность повторного использования без ухудшения характеристик.

Технические характеристики

Ниже перечислены ключевые технические параметры соединительных контактов WAGO:

• Номинальное напряжение: от 250 до 1000 В в зависимости от серии;
• Номинальный ток: от 16 до 41 А;
• Диапазон сечений подключаемых проводов: от 0.08 до 6 мм2;
• Типы проводов: одножильные, многожильные, гибкие с наконечником и без;
• Материал токоведущих частей: медь с гальваническим покрытием;
• Температурный диапазон эксплуатации: от -35 до +105 C;
• Устойчивость к вибрации: высокая, подходит для динамичных объектов;
• Класс изоляции: до IP20/IP40;
• Количество подключаемых проводников: от 2 до 8 и более;
• Наличие тестовых отверстий: в большинстве моделей предусмотрены;
• Материал корпуса: негорючий поликарбонат или полиамид, устойчивый к УФ и воздействию химических веществ;
• Срок службы: до 50 лет при соблюдении условий эксплуатации.

Принцип работы и режимы функционирования

Основной принцип работы соединительных контактов WAGO основан на использовании пружинного зажимного механизма. В отличие от традиционных винтовых клеммников, здесь нет необходимости затягивать болты или применять специальные инструменты. Контакт между проводом и токоведущей шиной создается за счет усилия предварительно натянутой металлической пружины, выполненной из нержавеющей стали. Это обеспечивает постоянное давление на проводник и исключает его самопроизвольное ослабление. Существует несколько режимов подключения, зависящих от конкретной серии соединительных контактов:

• Легкое подключение одножильного провода — прямое введение провода в клемму без каких-либо дополнительных действий. Благодаря жесткости провода он автоматически проскальзывает под пружину.

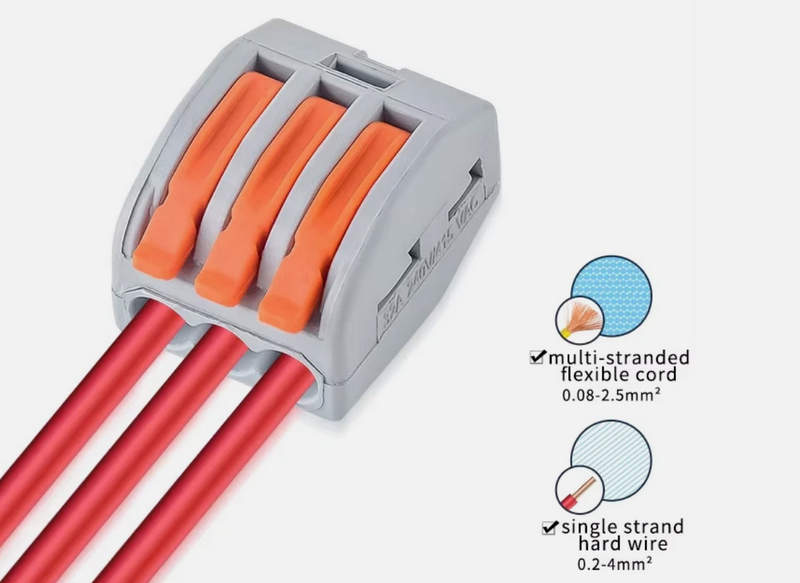

• Подключение гибкого провода с использованием рычага — распространено в сериях 221 и 222. Рычаг отгибается вверх, вставляется провод, затем рычаг возвращается в исходное положение, фиксируя проводник.
• Инструментальное подключение — в промышленных вариантах возможна фиксация гибких жил с помощью нажимного механизма (отверткой), что упрощает монтаж в условиях ограниченного пространства.

Такая архитектура позволяет многократно производить подключение и отключение проводов без потери надежности контакта. Конструкция исключает перегрев, искрение и другие факторы, характерные для неплотного соединения.

Особенности конструкции

Конструкция соединительных контактов WAGO отличается высокой продуманностью и модульностью. Основу составляет прочный термостойкий пластиковый корпус, внутренняя часть которого содержит пружинный зажим из нержавеющей стали и токопроводящую шину из луженой меди. Некоторые модели оснащаются прозрачной крышкой или полностью прозрачным корпусом для визуального контроля качества монтажа.Дополнительные особенности включают наличие маркировочных площадок, встроенных тестовых отверстий для измерения напряжения или сопротивления, а также возможности установки на DIN-рейку (для промышленного исполнения). Контакты могут быть как проходными, так и разветвительными, с интеграцией нескольких цепей. Пружинный зажим поддерживает определенное постоянное усилие, которое компенсирует температурные расширения и усадки материала проводника, не позволяя контакту ослабнуть. Это особенно актуально при длительной эксплуатации в условиях переменных температур или вибраций. Среди серий можно выделить:

• Серия 221 — компактная прозрачная конструкция с боковым рычажком.
• Серия 222 — классическое исполнение с верхним рычагом и широким диапазоном подключаемых проводников.
• Серия 2273 — ультракомпактные контактные блоки для одножильных проводов.
• Серия 243 — миниатюрные соединители для низковольтных цепей и слаботочных применений.
• Серия 260 и выше — модульные соединительные компоненты для DIN-рейки, для промышленных шкафов управления.

Области применения

Соединительные контакты WAGO используются в самых разнообразных сферах. Ниже приведены типичные области применения:

• Электромонтаж в жилых и коммерческих зданиях;
• Сборка распределительных коробок и щитов;
• Автоматизация зданий (в том числе KNX-инфраструктура);
• Монтаж осветительных систем;
• Подключение датчиков, приводов, исполнительных устройств;
• Установка в промышленных шкафах управления;
• Железнодорожный транспорт и судостроение;
• Сборка приборов учета и измерения;
• Временные или демонтажные электрические соединения;
• Прототипирование и лабораторные стенды.

Преимущества соединительных контактов WAGO

Переход к безвинтовым соединительным контактам позволил решить множество эксплуатационных задач. Ниже перечислены основные преимущества использования продукции WAGO:

• Высокая скорость монтажа;
• Устойчивость к вибрациям, отсутствие ослабления контакта;
• Многократное использование без снижения надежности;
• Компактные габариты при сохранении высокой пропускной способности;
• Минимальные требования к обслуживанию;
• Повышенная безопасность за счет самозажимного механизма;
• Визуальный контроль подключения;
• Поддержка различных типов проводов и их комбинаций;
• Применение в сложных условиях (высокая влажность, вибрация, температурные перепады);
• Длительный срок службы без замены.

Таким образом, соединительные контакты WAGO являются отличным примером того, как инновационные инженерные решения упрощают и ускоряют процессы электрического монтажа. Применение пружинных зажимов вместо винтовых соединений позволяет добиться высокого уровня надежности, долговечности и безопасности. Независимо от области применения — будь то бытовая электрика, промышленное оборудование или мобильные системы — соединительные контакты WAGO демонстрируют высокие показатели эффективности и соответствуют современным требованиям рынка. Благодаря многообразию серий и исполнений, пользователь может подобрать оптимальное решение под конкретную задачу, будь то компактный соединитель в распределительной коробке или мощный контактный блок в промышленном шкафу. Надежность, простота и универсальность делают контакты WAGO выбором номер один для профессионалов в области электротехники.
