Простое и безопасное решение для одножильного кабеля: клеммы WAGO

Клеммные соединения являются неотъемлемой частью электрических и электротехнических монтажных работ, обеспечивая безопасное и стабильное соединение проводников. Особое место среди различных типов клемм занимают изделия марки WAGO, которые давно зарекомендовали себя как надежные и удобные решения для быстрого монтажа.

Технические характеристики клемм WAGO для одножильных проводов

Ниже перечислены типовые характеристики клемм, рассчитанных на подключение одножильных проводников:

• Номинальное напряжение: 250–450 В;
• Номинальный ток: 24–32 А (в зависимости от модели);
• Сечение подключаемого провода: 0,08–4 мм2 (для одножильных жил);
• Температурный диапазон эксплуатации: от –40 до +105 C;
• Степень защиты корпуса: IP20 (для стандартных моделей);
• Сопротивление изоляции: не менее 109 Ом;
• Количество подключаемых проводов: от 2 до 8;
• Материал контактов: латунь, покрытая оловом или никелем;
• Материал корпуса: поликарбонат или полиамид (самозатухающий, безгалогеновый);
• Сертификация: соответствие стандартам EN и IEC, наличие UL, VDE, EAC.

Особенности конструкции клемм WAGO для одножильных проводников

Клеммы WAGO, рассчитанные на одножильные провода, обладают рядом конструктивных решений, позволяющих упростить процесс монтажа и обеспечить устойчивый контакт. Их основной особенностью является использование безвинтовой технологии зажима, основанной на принципе пружинного усилия. Наиболее распространённые конструкции включают в себя:

• Прямой контакт через подпружиненный зажим. Конец одножильного провода достаточно вставить в отверстие до упора, где он фиксируется прижимным элементом из нержавеющей стали. За счет упругости металла создается надежный электрический контакт.
• В ряде моделей предусмотрен плоский фиксатор или «нажимная клавиша» для освобождения контакта. Однако для одножильных жил зачастую не требуется дополнительных манипуляций: достаточно приложить осевое усилие при вставке.
• Механизм самозажима не требует использования инструмента, что особенно важно в условиях ограниченного пространства, например в распределительных коробках.
• Отверстия имеют фаску, облегчающую вставку жил, а корпус выполнен из прочного пластика с термостойкими характеристиками, исключающими деформацию при нагреве.
• На корпусе клемм размещены маркировки, указывающие допустимые параметры провода, направление вставки, а также идентификация модели.
• Некоторые серии оснащаются монтажными ушками или возможностью установки на DIN-рейку.

Принцип работы клемм WAGO при подключении одножильных проводов

Принцип действия базируется на использовании прижимной пружины, которая плотно обхватывает жилу после её ввода. Одножильный провод — это жесткая медная жила круглого сечения, сохраняющая форму и позволяющая точно фиксироваться в контакте без риска деформации или ослабления. Когда пользователь вставляет провод в отверстие, нажимной механизм (либо автоматически, либо при помощи рычажка) отодвигает пружину. После достижения упора пружина отпускается и фиксирует проводник. За счет постоянного прижимного усилия достигается стабильный электрический контакт, устойчивый к вибрации, термическим расширениям и механическим нагрузкам. В некоторых сериях WAGO используется так называемая "Cage Clamp"-технология: сжимающая пружина охватывает проводник по кругу, обеспечивая равномерное распределение давления по всей площади контакта. Преимущество в том, что усилие прижатия стабильно во времени и не зависит от квалификации монтажника, в отличие от винтовых клемм, где возможна недотяжка или, наоборот, повреждение жилы.

Режимы эксплуатации и электрические особенности

Одножильные клеммы WAGO устойчивы к перепадам температуры, механическим вибрациям, влажности и пыли. Однако важно учитывать допустимые токовые нагрузки и температурные пределы. При превышении тока выше номинального происходит нагрев контакта, который, в случае неправильного выбора, может привести к потере упругости пружины и ухудшению контакта. Температурный диапазон позволяет использовать клеммы как в обычных жилых помещениях, так и в условиях повышенной влажности или на открытом воздухе (при наличии соответствующей изоляции). Электрическое сопротивление переходного контакта находится на уровне сотых долей ома, что обеспечивает минимальные потери при передаче мощности. В системах с переменным и постоянным током клеммы одинаково эффективны, что делает их универсальными для большинства монтажных задач.

Области применения клемм WAGO для одножильных проводов

Ниже рассмотрим, в каких сферах клеммы нашли своё основное применение:

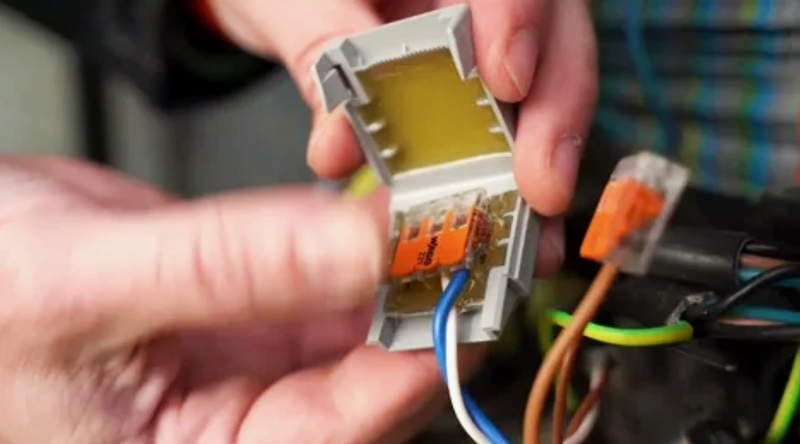

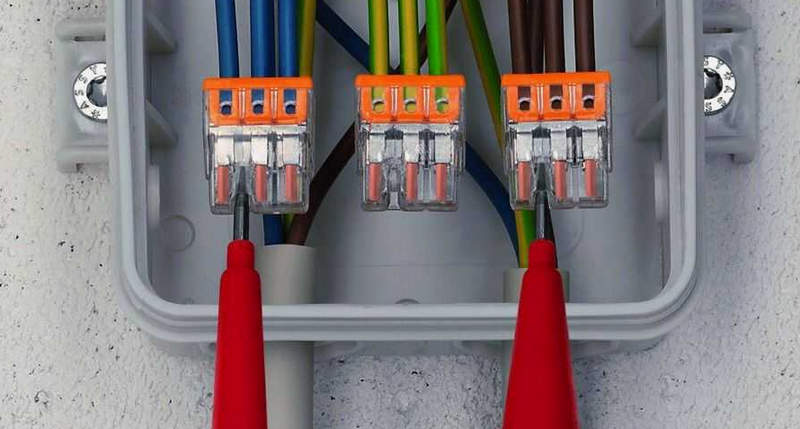

• Электромонтаж в жилых и офисных зданиях (распределительные коробки, розетки, освещение);
• Монтаж осветительных сетей с жесткими проводами;
• Подключение автоматических выключателей и распределительных устройств;
• Автоматизация производственных линий с фиксированной проводкой;
• Внутренние соединения в приборах и шкафах автоматики;
• Ремонтные работы и временные соединения без инструмента;
• Монтаж систем видеонаблюдения и охранной сигнализации;
• Соединение алюминиевых и медных одножильных жил с помощью специальных моделей.

Преимущества клемм WAGO для одножильных проводов

Ключевыми преимуществами данных устройств являются:

• Быстрый монтаж без применения инструмента;
• Надежный контакт за счёт пружинного зажима;
• Устойчивость к вибрациям и температурным перепадам;
• Компактные размеры, удобные для скрытого монтажа;
• Повторное использование без ухудшения характеристик;
• Высокая степень электробезопасности;
• Простота в проверке и обслуживании;
• Соответствие международным стандартам.

Таким образом, клеммы WAGO, рассчитанные на соединение одножильных проводников, представляют собой современное и эффективное решение в области электротехнического монтажа. Благодаря своей надежности, простоте установки и долговечности они завоевали широкую популярность как среди профессионалов, так и среди частных пользователей. Использование таких клемм значительно ускоряет процесс инсталляции и повышает общую безопасность электросистем.
