Простая технология подключения проводов на базе WAGO 221-413

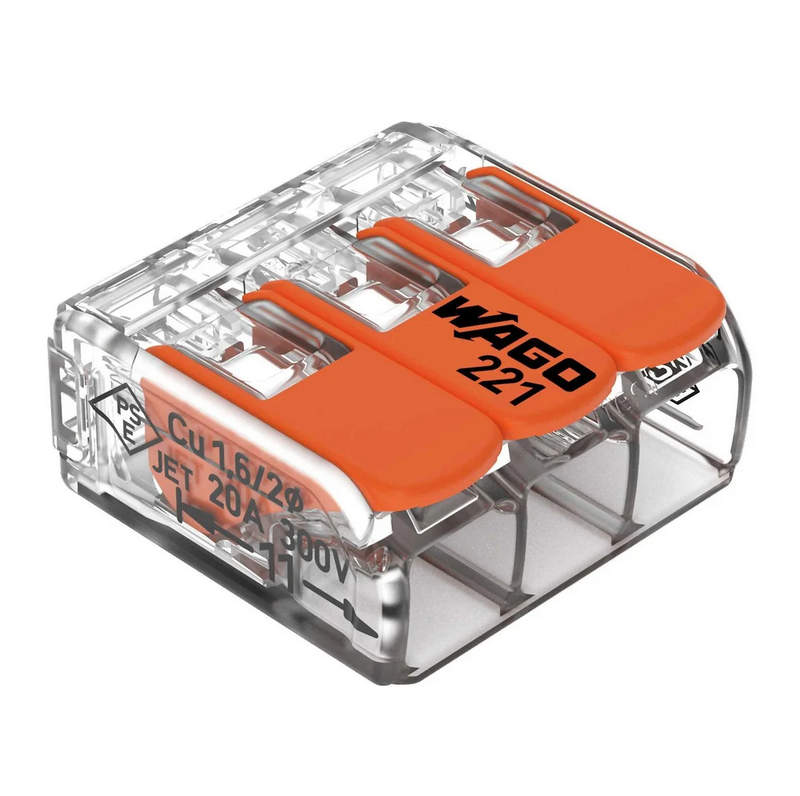

Соединительная клемма WAGO 221-413 представляет собой одно из самых популярных решений в сфере электротехнических соединений. Эта модель относится к линейке универсальных клеммников серии 221 от немецкой компании WAGO Kontakttechnik, известной своими инновациями в области соединительной техники. WAGO 221-413 широко применяется в распределительных коробках, бытовых и промышленных электроустановках, а также в монтажных системах, где требуется быстрое, надёжное и безопасное соединение проводов. Клемма обладает рядом конструктивных особенностей, обеспечивающих простоту установки, многоразовое использование и высокую механическую прочность соединения.

Технические характеристики WAGO 221-413

Клемма WAGO 221-413 имеет следующие развернутые технические характеристики:

• Номинальное количество подключаемых проводников: 3;
• Диапазон сечений проводников: от 0.14 до 4 мм2 для одножильных (жестких) проводов и от 0.2 до 4 мм2 для многожильных (гибких) проводов;
• Номинальное напряжение: до 450 В;
• Номинальный ток: до 32 А;
• Максимальная температура окружающей среды при эксплуатации: 85 C;
• Тип зажима: рычажной конструкции с подпружиненным контактом;
• Материал корпуса: термостойкий поликарбонат, не поддерживающий горение;
• Тип соединения: универсальный, с возможностью подключения проводов различных типов и сечений без использования инструмента;
• Изоляционная прочность: соответствует требованиям категорий II и III для устройств защиты класса II;
• Стандарты и сертификаты: соответствие нормам EN 60998 и IEC, наличие маркировки CE, TÜV, UL.
• Клемма имеет компактные габариты: длина 18,6 мм, ширина 16,1 мм и высота 8,3 мм.

Особенности конструкции и эксплуатационные преимущества

WAGO 221-413 использует инновационный принцип рычажного зажима. Это значит, что для подключения провода не требуется отвёртка: достаточно поднять рычаг, вставить провод и опустить рычаг обратно. Система пружинного зажима обеспечивает надёжный контакт и устойчивость к вибрациям и механическим нагрузкам. Благодаря использованию меди с гальваническим покрытием для контактных элементов достигается минимальное переходное сопротивление и высокая устойчивость к коррозии. Конструкция клеммы предусматривает прозрачный корпус, через который видна глубина вставки проводника. Это позволяет визуально контролировать корректность подключения и исключает ошибки при монтаже. Кроме того, внутри предусмотрены ограничители глубины, предотвращающие чрезмерное заглубление или неправильное позиционирование провода. WAGO 221-413 рассчитана на многократное использование — рычажный механизм выдерживает сотни циклов открытия и закрытия без ухудшения качества зажима. Также возможна временная установка, например, для проведения измерений или временного подключения в рамках обслуживания и ремонта.

Принцип работы

Работа клеммы основана на пружинной технологии зажима с использованием рычага, являющейся запатентованной разработкой WAGO. В открытом положении при поднятом рычаге внутренняя пружина находится в нерабочем положении, и провод свободно вставляется в гнездо. После опускания рычага пружина возвращается в исходное состояние, плотно прижимая провод к токопроводящей шине. Контакт обеспечивается за счет силы, создаваемой пружиной, что позволяет удерживать провод без механической деформации и повреждения его структуры. Такой способ особенно актуален для мягких многожильных проводов, где винтовое соединение может привести к повреждению жил или ухудшению контакта. Клемма исключает ослабление контакта со временем за счёт постоянного пружинного давления и устойчивости конструкции к температурным колебаниям.

Режимы эксплуатации и условия применения

Клеммы WAGO 221-413 предназначены для работы в нормальных климатических условиях внутри помещений. Однако они допускают использование при повышенных температурах до 85 C, что делает возможным их установку в тепловых шкафах, электрошкафах, а также в непосредственной близости от теплогенерирующего оборудования. Режимы работы включают:

• Постоянное соединение проводов внутри распределительных коробок;
• Быстрое временное соединение в рамках ремонтных и наладочных работ;
• Модульное подключение при сборке шкафов управления и автоматизации;
• Подключение освещения и розеток в жилых и коммерческих помещениях;
• Использование в условиях вибрационных нагрузок (например, в лифтовых системах и мобильных установках);
• Применение в рамках тестирования и лабораторных работ, где важна быстрота и повторяемость подключения.

Клемма устойчива к кратковременным перегрузкам и обладает высокой электрической прочностью. В случае превышения допустимого тока возможен локальный перегрев, поэтому рекомендуется использовать её строго в пределах заявленных характеристик.

Области применения

Клемма WAGO 221-413 нашла широкое применение в следующих сферах:

• Электромонтаж в жилых и офисных зданиях;
• Модульная сборка распределительных щитов;
• Сборка шкафов автоматизации;
• Монтаж временных электросетей;
• Подключение осветительных приборов;
• Инсталляции в транспортной отрасли (например, в вагонах метро, автобусах);
• Установки в системах «умного дома»;
• Подключение управляющей и исполнительной автоматики в производственных системах.

Преимущества использования WAGO 221-413

Ниже перечислены ключевые преимущества данной модели:

• Универсальность — возможность подключения гибких и жестких проводов без пайки и лужения;
• Простота монтажа — не требуется инструмент, подключение осуществляется вручную за секунды;
• Надежность контакта — за счет пружинного механизма обеспечивается стабильное зажимное усилие;
• Прозрачный корпус — контроль качества установки визуально;
• Компактность — экономия пространства в щитах и коробках;
• Повторное использование — допускается многократное подключение и отключение проводов;
• Соответствие международным стандартам — безопасное применение в различных странах и отраслях;
• Устойчивость к вибрациям и термическим воздействиям;
• Экономия времени при инсталляции, особенно при серийной сборке;
• Возможность маркировки — есть место для обозначения линии или подключения.

Таким образом, соединительная клемма WAGO 221-413 — это современное и надёжное решение для быстрого монтажа и демонтажа проводников в электрических системах различного назначения. Простота использования, высокий уровень безопасности и гибкость в применении делают её одной из самых востребованных моделей на рынке. Благодаря рычажной конструкции и пружинному зажиму WAGO удалось создать универсальное устройство, подходящее как для постоянных, так и для временных подключений. Модель 221-413 особенно ценится электромонтажниками, инженерами и проектировщиками за счёт своей надёжности, скорости монтажа и совместимости с различными типами проводов. Эта клемма является образцом инженерного подхода, сочетающего функциональность, практичность и немецкое качество исполнения.
