Промышленный модуль Fanuc A20D 2101 0840 04A для восстановления функционала станков

Контроллеры, выпускаемые компанией FANUC, давно зарекомендовали себя как надежные и высокоточные компоненты в составе систем числового программного управления (ЧПУ). Среди большого количества моделей особое внимание заслуживает плата A20B-2101-0840/04A. Этот элемент относится к компонентам системной логики и выполняет важные функции в рамках архитектуры ЧПУ FANUC, обеспечивая корректное взаимодействие центральных элементов управления, аналоговых и цифровых интерфейсов, а также обеспечивая общее системное согласование.

Технические характеристики FANUC A20B-2101-0840/04A

Плата A20B-2101-0840/04A представляет собой печатную плату, выполненную в формате компактного модульного устройства, с присущими ей электронными компонентами для работы в составе системы управления FANUC. Ниже представлены ключевые технические характеристики:

• Тип: системная логическая плата (System Motherboard / Control Board);
• Форм-фактор: стандартный модуль FANUC, совместимый с шасси ЧПУ;
• Разъемы: мультиразъемные интерфейсы (большинство через коннекторы типа JX и CX), обеспечивающие связь с другими платами и системами;
• Напряжение питания: 5 В постоянного тока, через внутреннюю шину блока питания ЧПУ;
• Стабилизаторы: локальные стабилизаторы на плате, защищающие чувствительные компоненты;
• Тип памяти: встроенная ПЗУ (ROM), энергонезависимая, содержит микропрограммы управления;
• Вспомогательная память: может работать совместно с внешней SRAM или EEPROM;
• Скорость работы: соответствует системам на базе процессоров FANUC поколения 16/18/21i;
• Температурный диапазон: от 0 до +60 C при стандартной вентиляции;
• Совместимость: применяется в составе систем FANUC серий 0i, 16i, 18i, 21i в зависимости от конфигурации;
• Монтаж: крепление в стойку на направляющих с защелками и винтами заземления;
• Гальваническая развязка: обеспечивается для цифровых каналов ввода/вывода;
• Диагностика: встроенные индикаторы состояния и цепи самотестирования.

Особенности конструкции и схемотехники

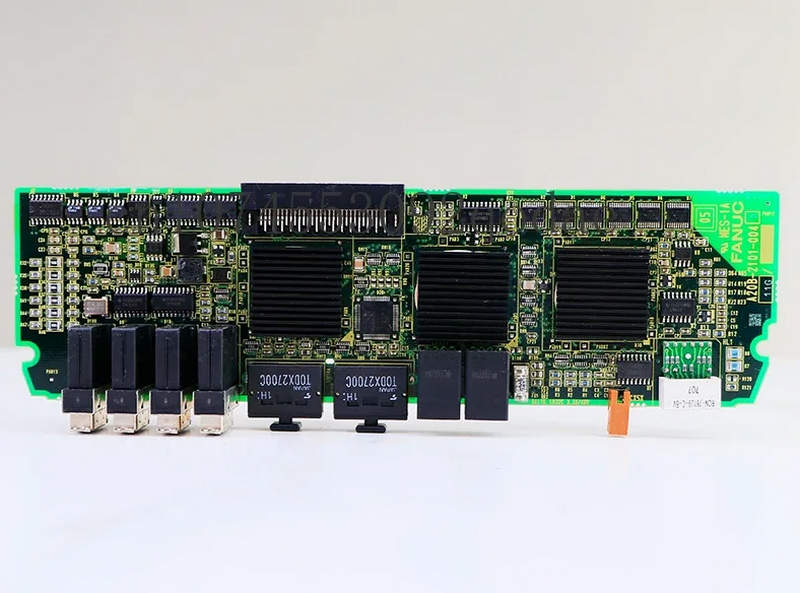

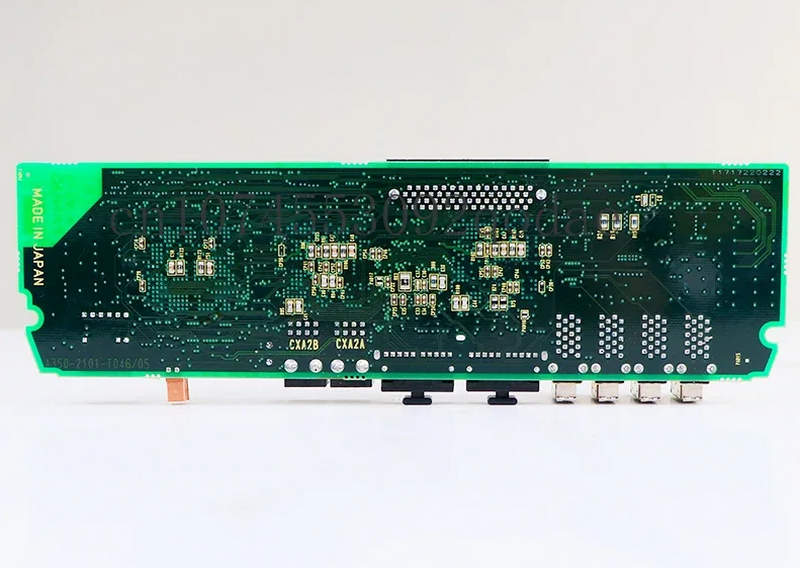

A20B-2101-0840/04A — это многослойная печатная плата с плотной компоновкой микросхем. На борту расположены как элементы дискретной логики (например, шифраторы, регистры, триггеры), так и микроконтроллерные узлы с предустановленным микрокодом. Плата включает программируемые логические матрицы (PLD), обеспечивающие выполнение логики сопряжения и фильтрации сигналов. Большое внимание уделено защите от перегрузок, сбоев по питанию и наводок — это реализовано с помощью ферритовых фильтров, варисторов и защитных диодов. Конструктивно плата размещается в центральном блоке ЧПУ и служит связующим звеном между процессорной частью, оперативной памятью, интерфейсами связи и панелью оператора. Питание на плату подаётся через стандартный внутренний разъём, а сигнальные каналы имеют жесткую привязку к конкретным функциям системы.

Режимы работы платы FANUC A20B-2101-0840/04A

Плата функционирует в составе контроллеров FANUC в нескольких логических режимах:

• Режим инициализации (boot mode): При включении системы плата инициирует загрузку начального кода, тестирует основные каналы связи, активирует системные цепи и запускает последовательность диагностики.
• Режим системной логики (logic mode): Во время штатной работы плата управляет передачей сигналов между процессором, сервосистемами, панелью оператора, датчиками и исполнительными механизмами. Обеспечивается синхронизация сигналов, устранение конфликтов на шине, защита от скачков напряжения.
• Режим отладки (test/debug mode): В этом режиме с помощью диагностических инструментов можно отслеживать работу платы, проверять состояние разъёмов, уровень сигналов, корректность ответа на внешние команды.
• Режим резервного копирования (backup mode): В случае сбоя основной памяти плата участвует в переключении управления на резервные цепи или помогает в чтении записей из энергонезависимой памяти.

Принципы работы

Основной принцип работы платы A20B-2101-0840/04A заключается в маршрутизации сигналов и реализации системной логики в рамках заданной архитектуры ЧПУ. Она выступает как управляющий хаб, принимая сигналы от процессора, обрабатывая запросы от периферийных устройств, а также осуществляя логические преобразования данных. Обмен данными осуществляется по внутренней шине, синхронизированной с главной системной тактовой частотой. Сигналы проходят через логические ключи, мультиплексоры и дешифраторы, которые определяют, куда именно направляется тот или иной импульс. Микропрограмма, зашитая в ROM, обеспечивает последовательность операций, в том числе проверку корректности команд, синхронизацию тактов, контроль за целостностью данных и сбоев по питанию. Плата также участвует в построении логической схемы безопасности — например, при возникновении неисправностей она может инициировать аварийное отключение исполнительных механизмов или передать сигнал тревоги на внешний интерфейс.

Области применения

Устройство применяется как компонент в следующих случаях:

• В составе систем ЧПУ FANUC 0i, 16i, 18i, 21i в токарных и фрезерных станках;
• При модернизации устаревших стоек FANUC, где требуется замена управляющих плат;
• В автоматизированных производственных линиях, где необходима точная и быстрая логика обработки сигналов;
• На учебных и испытательных стендах для обучения работе с оборудованием FANUC;
• В оборудовании с высокой степенью автоматизации, где важна стабильность и отказоустойчивость управляющей логики.

Таким образом, плата FANUC A20B-2101-0840/04A — важный элемент в архитектуре управляющих систем ЧПУ, отвечающий за логику взаимодействия между компонентами. Её устойчивость, надежность и гибкость применения делают её незаменимой в составе современного автоматизированного оборудования.
