Промышленный модуль аналогового ввода Siemens 6ES7331-1KF02-0AB0 для надежной работы с аналоговыми сигналами

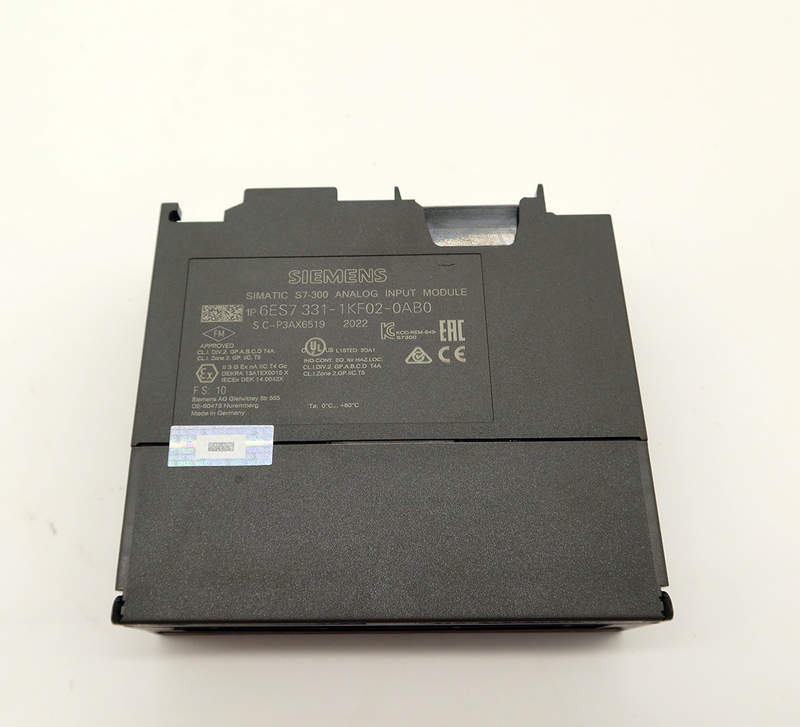

Модуль аналогового ввода Siemens 6ES7331-1KF02-0AB0 представляет собой специализированное устройство, предназначенное для интеграции в состав распределённых систем автоматизации на базе контроллеров серии SIMATIC S7-300. Его функциональная задача заключается в преобразовании непрерывных аналоговых сигналов, поступающих от датчиков различного типа, в цифровую форму, пригодную для дальнейшей обработки центральным процессором контроллера. Использование подобных модулей обеспечивает стабильную передачу информации о технологических параметрах, включая давление, температуру, уровень, расход и другие величины, требующие высокой точности измерения. Применение устройства позволяет формировать достоверную картину состояния технологического процесса, что является критически важным для современных производственных линий. Конструкция и архитектура модуля ориентированы на промышленную эксплуатацию, что выражается в устойчивости к электромагнитным помехам, широком диапазоне рабочих температур и высокой надёжности при длительной непрерывной работе.

Общие технические характеристики модуля

Для полного понимания возможностей устройства необходимо выделить ключевые параметры, определяющие его функциональность и область применения:

• количество аналоговых входов: 8 каналов;
• поддерживаемые типы сигналов: напряжение и ток;
• диапазоны входных сигналов: ±10 В, 0...10 В, 0...20 мА, 4...20 мА;
• разрешение преобразования: до 13 бит плюс знак;

• время преобразования: зависит от конфигурации каналов и режима работы;
• гальваническая изоляция: присутствует между каналами и системой;
• погрешность измерения: минимальная, соответствующая промышленным стандартам;
• напряжение питания: от системной шины контроллера;
• тип монтажа: установка на DIN-рейку в составе станции S7-300;
• интерфейс подключения: через стандартный backplane контроллера;
• диагностические функции: встроенные средства контроля состояния каналов и сигналов;
• рабочий температурный диапазон: промышленный уровень эксплуатации;
• защита от перегрузок: реализована на уровне входных цепей;
• совместимость: интеграция с системой SIMATIC без дополнительных адаптеров.

Перечисленные характеристики формируют основу для использования модуля в задачах различной сложности, от простых измерительных систем до комплексных автоматизированных линий.

Особенности конструкции устройства

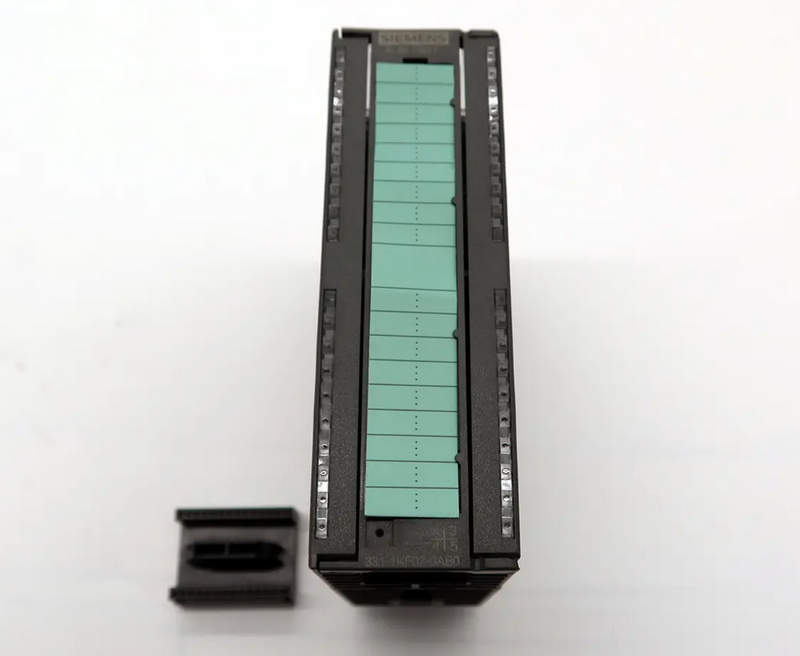

Модуль Siemens 6ES7331-1KF02-0AB0 выполнен в компактном корпусе, оптимизированном для установки в стандартные монтажные стойки. Конструкция предусматривает удобное подключение проводников через съёмные клеммные блоки, что облегчает обслуживание и замену оборудования. Внутренняя архитектура построена на базе высокоточных аналогово-цифровых преобразователей, обеспечивающих стабильную работу даже при наличии внешних помех.

Особое внимание уделено экранированию входных цепей и фильтрации сигналов. Это позволяет минимизировать влияние индустриальных шумов, характерных для производственных сред. Встроенные схемы защиты предотвращают повреждение модуля при превышении допустимых значений входных сигналов. Каждый канал модуля может конфигурироваться индивидуально, что даёт возможность использовать различные типы датчиков в рамках одного устройства. Это значительно повышает гибкость системы автоматизации и снижает затраты на оборудование. Индикация состояния осуществляется посредством светодиодов, расположенных на лицевой панели. Они отображают рабочее состояние, наличие ошибок и активность каналов, что упрощает диагностику без использования дополнительного оборудования.

Принципы работы и обработка сигналов

Работа модуля основана на последовательном считывании аналоговых сигналов с входных каналов и их преобразовании в цифровую форму. Сигнал, поступающий от датчика, проходит через входной каскад, где происходит его нормализация и фильтрация. Далее он подаётся на аналогово-цифровой преобразователь, который формирует цифровое значение, соответствующее текущему уровню сигнала. Полученные данные передаются в центральный процессор контроллера, где используются для выполнения логических операций, регулирования и управления исполнительными механизмами. Особенностью данного модуля является возможность масштабирования входных сигналов, что позволяет адаптировать диапазон измерений под конкретные задачи. Это обеспечивает более точную интерпретацию данных и повышает эффективность системы управления.

Преимущества использования модуля

Применение Siemens 6ES7331-1KF02-0AB0 обеспечивает ряд значимых преимуществ для промышленных систем автоматизации:

• высокая точность измерений, что позволяет получать достоверные данные о технологическом процессе;
• гибкость конфигурации каналов, обеспечивающая универсальность применения;
• надёжная работа в условиях промышленной среды;
• устойчивость к электромагнитным помехам;
• простота интеграции в существующие системы SIMATIC;
• наличие встроенной диагностики, позволяющей оперативно выявлять неисправности;
• долговечность и стабильность работы при интенсивной эксплуатации;
• снижение затрат на обслуживание благодаря продуманной конструкции.

Эти преимущества делают модуль востребованным решением для различных отраслей промышленности.

Области применения

Модуль широко используется в системах автоматизации, где требуется точное измерение аналоговых параметров. Основные направления применения включают:

• энергетика, где осуществляется контроль параметров генерации и распределения энергии;
• нефтегазовая промышленность, связанная с мониторингом давления, температуры и расхода;
• химическое производство, требующее точного контроля технологических процессов;
• пищевая промышленность, где важна стабильность параметров производства;
• машиностроение, связанное с автоматизацией производственных линий;
• водоочистные сооружения, где контролируются параметры жидкостей;
• логистические комплексы с автоматизированными системами управления.

Широкий спектр применения обусловлен универсальностью и надёжностью устройства.

Таким образом, модуль аналогового ввода Siemens 6ES7331-1KF02-0AB0 представляет собой эффективное решение для задач сбора и обработки аналоговых сигналов в системах автоматизации. Его конструкция, функциональные возможности и надёжность делают его универсальным инструментом для широкого спектра промышленных применений. Применение данного устройства способствует повышению точности управления технологическими процессами, снижению рисков и увеличению общей эффективности производства. Компания «Олниса» осуществляет поставки промышленного оборудования по всей России и странам СНГ, обеспечивая клиентов оригинальными решениями от ведущих производителей.
