Промышленный интерфейс нового уровня с модулем Foxboro RH917HX

Современные автоматизированные системы управления технологическими процессами (АСУ ТП) требуют высокой надёжности, устойчивой передачи данных и возможности масштабируемого подключения внешних устройств. В рамках построения распределённых систем управления ключевое значение имеют интерфейсные модули, обеспечивающие связь между полевыми приборами, контроллерами и центральными системами. Одним из таких решений является высокопроизводительный интерфейсный модуль Foxboro RH917HX, предназначенный для использования в составе архитектуры I/A Series и других промышленных систем управления, где критически важны скорость, устойчивость и точность передачи данных. Модуль RH917HX относится к классу универсальных интерфейсных устройств, поддерживающих работу с широким спектром протоколов связи, а также обладает возможностью сопряжения с множеством типов датчиков, исполнительных механизмов и внешних контроллеров. Его использование позволяет повысить эффективность работы всей системы, снизить вероятность отказов и обеспечить возможность глубокой интеграции с существующим программным обеспечением предприятия.

Технические характеристики

Ниже перечислены ключевые технические параметры интерфейсного модуля Foxboro RH917HX:

• Поддерживаемые интерфейсы: RS-485; RS-232; HART; Foundation Fieldbus; Modbus RTU и TCP/IP;
• Скорость передачи данных: до 12 Мбит/с (в зависимости от интерфейса и протокола);

• Количество подключаемых каналов: до 16 каналов;
• Изоляция по входам и выходам: гальваническая, до 1500 В переменного тока;
• Типы сигналов: аналоговые (4–20 мА; 0–10 В), дискретные (24 В DC); цифровые по промышленным протоколам;
• Питание модуля: 24 В DC (допустимый диапазон от 19 до 30 В);
• Потребляемая мощность: не более 6 Вт;
• Встроенная самодиагностика: да, с поддержкой протоколов диагностики и журналированием событий;
• Рабочая температура: от -40 до +70 C;
• Монтаж: DIN-рейка (стандарт 35 мм);
• Степень защиты корпуса: IP20 (опционально IP65 при установке в шкаф);
• Индикация состояния: светодиодная, с цветовой кодировкой по каждому каналу;
• Поддержка горячей замены: предусмотрена в системах с резервированием;
• Сертификация: CE; ATEX; RoHS; соответствие международным стандартам IEC и ANSI.

Особенности конструкции и принцип работы

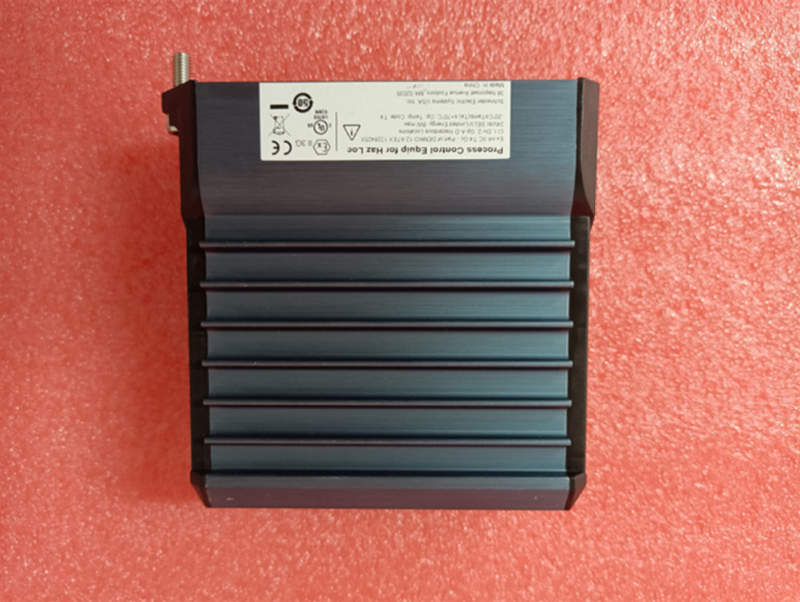

Модуль Foxboro RH917HX представляет собой интеллектуальное устройство, разработанное на базе микропроцессорной архитектуры с использованием специализированных интегральных схем обработки сигнала. Его конструкция ориентирована на непрерывную эксплуатацию в составе распределённых систем управления, а компактное исполнение и модульность позволяют легко встраивать его в существующие шкафные комплексы и стойки. Конструктивно RH917HX выполнен в виде прямоугольного корпуса из термостойкого полимера с металлическими экранирующими вставками, обеспечивающими защиту от электромагнитных наводок. На лицевой панели размещены светодиодные индикаторы статуса, обозначающие активность каналов, наличие питания, ошибки связи и состояние самодиагностики. Клеммные соединения на нижней грани корпуса позволяют надёжно подключать силовые и сигнальные линии. Отдельно предусмотрен порт конфигурирования, через который производится загрузка прошивки, установка параметров, а также обновление встроенного ПО.

Принцип работы модуля основан на преобразовании входных аналоговых или цифровых сигналов в формат, пригодный для передачи по промышленным сетям. При этом предусмотрены два режима взаимодействия с внешними устройствами — активный (с запросами) и пассивный (в режиме опроса со стороны контроллера). Модуль самостоятельно обрабатывает поступающую информацию, выполняет её фильтрацию, проверку на допустимые значения и пересылает по внутренней шине на контроллер или SCADA-систему. Высокая производительность обеспечивается использованием быстродействующей памяти и специализированных алгоритмов буферизации данных, что позволяет исключить задержки в режиме реального времени. Также предусмотрена функция резервирования с автоматическим переключением на дублирующий канал при возникновении сбоев. Модуль может использоваться в составе резервированных структур с "горячей" заменой, при которой отказ одного устройства не приводит к остановке системы. Это особенно актуально для непрерывных производств, где простои недопустимы.

Области применения

Благодаря своей универсальности и высокой надёжности, интерфейсный модуль Foxboro RH917HX может применяться в самых различных отраслях промышленности:

• Автоматизация химических и нефтехимических процессов;
• Контроль и управление на энергетических объектах;
• Мониторинг и управление технологическими линиями в пищевой промышленности;
• Системы контроля и диспетчеризации водоочистных сооружений;
• АСУ ТП на металлургических предприятиях;
• Инфраструктура распределённых сетей газоснабжения;
• Системы мониторинга инженерных систем зданий (BMS);
• Высокоточные лабораторные установки с поддержкой HART-протокола;
• Промышленные комплексы с требованием сертификации ATEX и IECEx.

Таким образом, интерфейсный модуль Foxboro RH917HX представляет собой надёжное, универсальное и высокопроизводительное решение для создания и модернизации промышленных систем управления. Благодаря поддержке современных интерфейсов и широким функциональным возможностям, он обеспечивает стабильную работу в самых различных технологических средах. Простота конфигурации, модульность и масштабируемость делают его незаменимым элементом при построении гибкой и отказоустойчивой архитектуры автоматизации.
