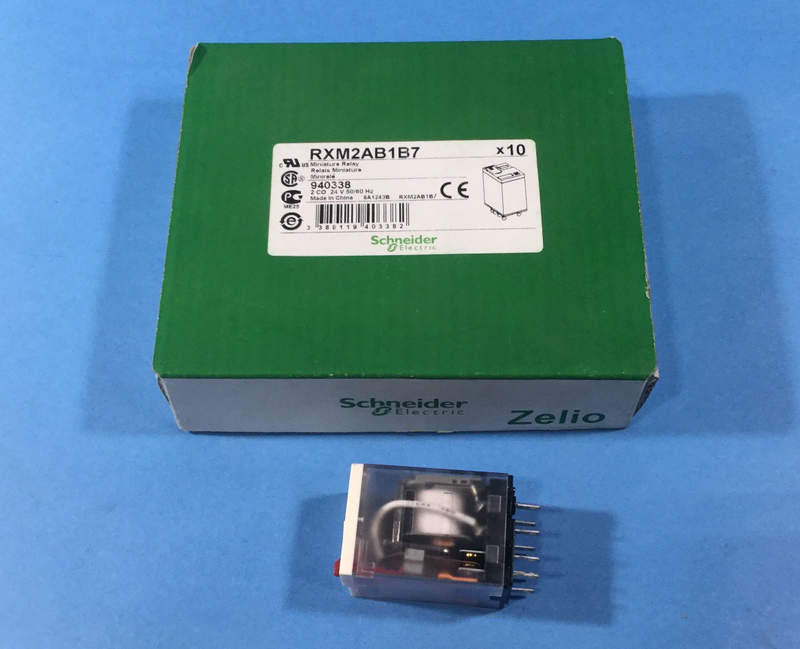

Промежуточное реле Schneider Electric RXM2AB1B7: универсальное решение для управления электрическими цепями
Промежуточные реле занимают ключевое место в системах промышленной автоматизации, обеспечивая коммутацию сигналов, гальваническую развязку цепей и управление исполнительными механизмами. В сегменте компактных и надежных решений особое внимание привлекает модель RXM2AB1B7 от компании Schneider Electric, которая широко применяется в распределительных шкафах, панелях управления и системах технологического контроля. Данное устройство относится к серии миниатюрных электромеханических реле, отличающихся высокой надежностью, стабильностью характеристик и универсальностью применения. Конструкция ориентирована на длительную эксплуатацию в условиях промышленной среды, где требуется четкая коммутация сигналов при минимальных габаритах. Функциональная значимость реле подобного типа обусловлена необходимостью согласования различных уровней напряжения, усиления управляющих сигналов и повышения надежности цепей управления. RXM2AB1B7 выступает связующим элементом между логическими контроллерами, датчиками и исполнительными устройствами, обеспечивая корректную передачу команд.
Технические характеристики
Ключевые параметры устройства формируют представление о его возможностях и допустимых условиях эксплуатации:
- Номинальное напряжение катушки: 24 В постоянного тока,
- Количество переключающих контактов: 2 перекидных контакта,
- Номинальный коммутируемый ток: до 12 А,
- Тип контактов: серебряный сплав с повышенной износостойкостью,
- Максимальное коммутируемое напряжение: до 250 В переменного тока,
- Сопротивление изоляции: на уровне десятков МОм,
- Электрическая износостойкость: сотни тысяч циклов переключения,
- Механическая износостойкость: до нескольких миллионов срабатываний,
- Тип подключения: через стандартную колодку,
- Температурный диапазон эксплуатации: от −40 до +55 C,
- Материал корпуса: термостойкий пластик,
- Степень защиты: IP20,
- Наличие индикации: встроенный светодиод состояния,
- Наличие защитного диода: встроенный элемент подавления перенапряжений;
Такая совокупность характеристик обеспечивает стабильную работу устройства в различных промышленных условиях, включая вибрации, перепады температуры и электромагнитные помехи.
Конструктивные особенности устройства

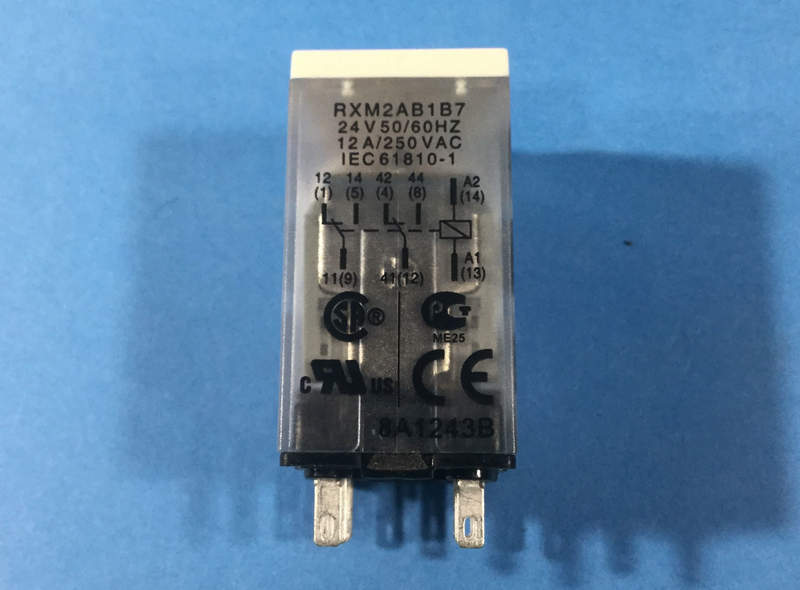

Реле RXM2AB1B7 выполнено в компактном корпусе, рассчитанном на установку в ограниченном пространстве распределительных шкафов. Конструкция предусматривает использование стандартных розеток серии RXZE, что упрощает монтаж и замену без демонтажа проводки. Контактная группа изготовлена из материалов с высокой проводимостью и устойчивостью к дуговым разрядам. Это снижает вероятность подгорания контактов и увеличивает срок службы устройства. Встроенный светодиод выполняет функцию визуального контроля состояния катушки, что упрощает диагностику. Дополнительным преимуществом выступает наличие защитного диода, который подавляет импульсные перенапряжения при отключении катушки. Это особенно важно при работе с электронными контроллерами, чувствительными к скачкам напряжения. Корпус реле выполнен из ударопрочного и термостойкого материала, устойчивого к воздействию промышленных загрязнений. Прозрачная верхняя часть корпуса обеспечивает возможность визуального контроля состояния механизма. Конструкция предусматривает быстрый демонтаж и замену без применения специализированного инструмента. Это снижает время обслуживания и повышает общую ремонтопригодность системы.
Функциональные возможности и эксплуатационные преимущества
Эффективность использования реле RXM2AB1B7 определяется рядом эксплуатационных особенностей:
- Высокая надежность коммутации при частых циклах включения,
- Стабильная работа при колебаниях напряжения,
- Компактные размеры при сохранении высокой мощности контактов,
- Простота интеграции в существующие системы автоматизации,
- Наличие индикации состояния для оперативного контроля,
- Снижение электромагнитных помех благодаря встроенным защитным элементам,
- Длительный срок службы без необходимости частого обслуживания,
- Универсальность применения в различных схемах управления.
Эти характеристики делают устройство оптимальным выбором для инженерных решений, где важны надежность и стабильность работы.
Области применения
Широкая функциональность устройства определяет его востребованность в различных отраслях промышленности:
- Системы автоматического управления производственными линиями,
- Щиты управления и распределительные панели,
- Интерфейсные цепи между ПЛК и исполнительными механизмами,
- Системы сигнализации и аварийного отключения,
- Управление освещением в промышленных объектах,
- Контроль работы насосного и вентиляционного оборудования,
- Использование в лифтовых и транспортных системах,
- Применение в энергетических установках и распределительных сетях.
Благодаря универсальности, реле применяется как в простых схемах управления, так и в сложных автоматизированных комплексах.
Таким образом, промежуточное реле RXM2AB1B7 представляет собой надежный и универсальный компонент для систем промышленной автоматизации. Его конструкция ориентирована на долговременную эксплуатацию, стабильную работу и удобство интеграции в различные схемы управления. Сочетание компактности, высокой коммутационной способности и наличия дополнительных защитных элементов обеспечивает эффективное использование в широком спектре задач. Устройство демонстрирует устойчивость к внешним воздействиям и сохраняет рабочие характеристики при интенсивной эксплуатации. Применение данного реле позволяет повысить надежность систем управления, обеспечить безопасность оборудования и оптимизировать процессы автоматизации. В условиях современных производственных требований такие решения становятся стандартом для построения эффективных и устойчивых технологических систем.
