Программатор USBasp для Atmel: Простой способ прошивки микроконтроллеров

В области разработки электроники и микроконтроллерных систем важной частью является процесс программирования микроконтроллеров. Для этого используется специальное оборудование, называемое программаторами. Одним из наиболее популярных и доступных программаторов для микроконтроллеров Atmel является USBasp. Этот программатор используется для загрузки программного кода в микроконтроллеры семейства AVR таких, как ATmega и ATtiny.

Основы работы микроконтроллеров Atmel

Микроконтроллеры Atmel, ныне часть компании Microchip Technology, являются одними из самых популярных решений в мире электроники. Эти микроконтроллеры широко используются в различных устройствах, от простых игрушек до сложных промышленных систем. Микроконтроллеры семейства AVR, например, ATmega328P, ATtiny85, являются основой многих разработок благодаря своей простоте, низкому энергопотреблению и мощным возможностям. Процесс программирования микроконтроллеров включает в себя загрузку машинного кода (программы) в память устройства. Для этого используется программатор, который подключается к микроконтроллеру и позволяет вносить изменения в его память.

Программатор USBasp: описание и особенности

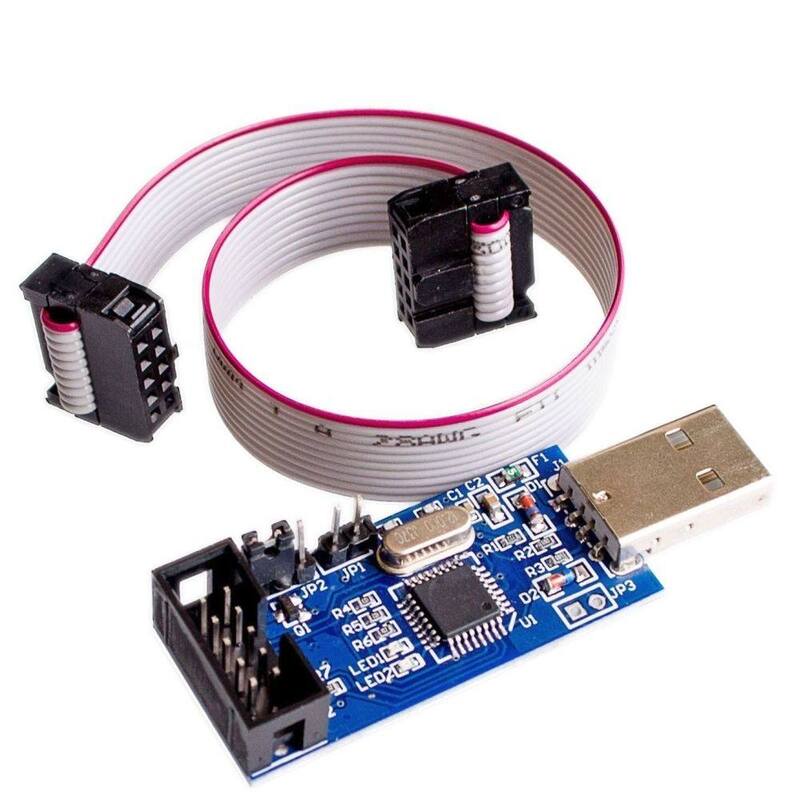

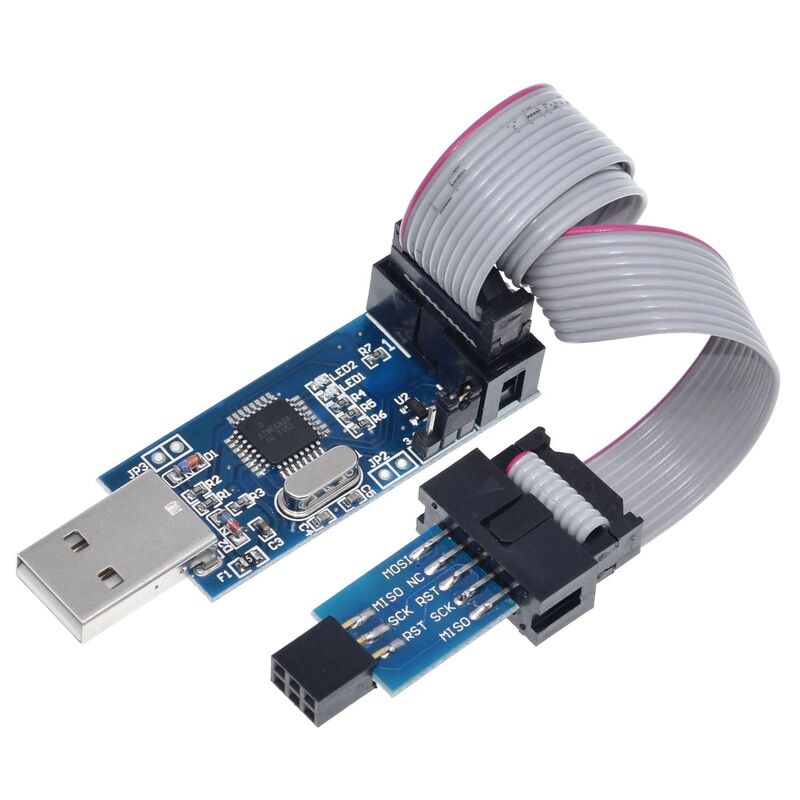

USBasp — это открытый программатор, который используется для программирования микроконтроллеров AVR через интерфейс USB. Он был разработан как низкозатратное и универсальное решение для программаторов, поддерживающих интерфейс SPI (Serial Peripheral Interface), который используется в микроконтроллерах семейства AVR для обмена данными с внешними устройствами. USBasp подключается к компьютеру через стандартный USB-порт и осуществляет программирование микроконтроллеров через соответствующие контакты SPI (MISO, MOSI, SCK, RESET, VCC и GND). Программатор поддерживает работу с множеством моделей микроконтроллеров, таких как ATmega, ATtiny и других микросхем AVR.

Принцип работы USBasp

USBasp использует интерфейс SPI для программирования микроконтроллеров. Этот интерфейс позволяет передавать данные между программатором и микроконтроллером с высокой скоростью и надежностью. Процесс программирования включает несколько основных этапов:

• Подключение программатора к компьютеру: USBasp подключается к USB-порту компьютера. После подключения устройства, операционная система автоматически распознает программатор, и пользователь может взаимодействовать с ним через соответствующее ПО (например, AVRDude).
• Подключение программатора к микроконтроллеру: Через штырьковый разъем или интерфейс ISP (In-System Programming) программатор подключается к микроконтроллеру. Все необходимые контакты, такие как MOSI, MISO, SCK и RESET, обеспечивают связь между программатором и микроконтроллером.
• Передача программы: После подключения и настройки программного обеспечения пользователю нужно загрузить прошивку в память микроконтроллера. Программатор USBasp передает данные в микроконтроллер, используя команды SPI.
• Завершение программирования: После загрузки программы в микроконтроллер программатор может быть отключен, а устройство может быть использовано в дальнейшей работе.

Режимы работы

Вот основные режимы работы USBasp:

• Программирование микроконтроллеров AVR: В этом режиме USBasp используется для прошивки микроконтроллеров AVR (например, ATmega, ATtiny) через интерфейс ISP (In-System Programming). Этот режим предполагает подключение программатора к целевому микроконтроллеру через соответствующие пины ISP. Для работы с этим режимом необходимо использовать программное обеспечение, такое как AVRDUDE, которое поддерживает работу с USBasp.
• Чтение и запись памяти микроконтроллеров: USBasp поддерживает как чтение, так и запись содержимого памяти (Flash, EEPROM) микроконтроллера. Также можно стирать память микроконтроллера, восстанавливать значения и устанавливать различные биты защиты.
• Режим Bootloader (если используется): Некоторые микроконтроллеры AVR поддерживают работу с загрузчиком (bootloader), который позволяет прошивать микроконтроллер через UART или другой интерфейс. В этом случае USBasp может быть использован для записи и чтения данных в / из микроконтроллера через встроенный загрузчик.
• Режимы для диагностики и тестирования: Иногда USBasp используется для диагностики, например, для проверки целостности подключения или для тестирования работы микроконтроллера в процессе программирования.
• Режим управления фьюзами: Программатор USBasp позволяет настроить фьюзы (fuses) микроконтроллера. Фьюзы контролируют такие параметры, как частота тактирования, стартовые настройки и защитные функции микроконтроллера.

Области применения USBasp

USBasp находит широкое применение среди разработчиков, занимающихся созданием различных электронных устройств. Основные области его использования включают:

• USBasp идеально подходит для начинающих разработчиков, студентов и энтузиастов, которые хотят освоить программирование микроконтроллеров AVR.
• В процессе создания прототипов для промышленных или потребительских электронных устройств USBasp может быть использован для быстрого и удобного программирования микроконтроллеров.
• Встроенные системы, такие как автоматизация, управление светом, робототехника, часто используют микроконтроллеры AVR, и USBasp может быть применен для программирования этих систем.

В целом, USBasp является универсальным и доступным программатором для микроконтроллеров Atmel AVR. Его простота в использовании, низкая стоимость и поддержка множества моделей микроконтроллеров делают его отличным выбором для разработчиков и студентов. Несмотря на некоторые ограничения, такие как поддержка только AVR микроконтроллеров и сравнительно невысокая скорость передачи данных, USBasp продолжает быть одним из самых популярных устройств для программирования в мире электроники.
