Прочные и удобные ваги WAGO для любых задач монтажа

Современные системы электроснабжения, автоматизации и распределения сигналов требуют надежных, простых и безопасных решений для соединения проводников. Немецкая компания WAGO Kontakttechnik GmbH & Co. KG стала одним из мировых лидеров в этой области, разработав серию инновационных клемм и зажимов, позволяющих быстро и удобно подключать проводники различных типов без использования инструментов.

Технические характеристики клемм WAGO

Клеммы WAGO представлены широким модельным рядом с различными техническими параметрами. Ниже приводятся обобщённые характеристики, характерные для большинства моделей:

• Номинальное напряжение: от 250 до 1000 В AC/DC в зависимости от серии;
• Номинальный ток: от 16 до 76 А (в зависимости от сечения провода и серии клеммы);
• Диапазон сечений подключаемых проводников: от 0,08 до 35 мм2;
• Тип подключаемых проводников: одножильные (жесткие), многожильные, гибкие с наконечником или без него;
• Материал корпуса: негорючий пластик с повышенной термостойкостью (чаще всего PA66);
• Материал контактных элементов: электролитическая медь, нержавеющая сталь с антикоррозийным покрытием;
• Температурный диапазон эксплуатации: от -40 до +105 C (в зависимости от серии);
• Степень защиты: IP20 для большинства изделий, при установке в щитке — до IP40 и выше;
• Тип монтажа: на DIN-рейку, в распределительную коробку, на панель и др.;
• Сертификация: CE, UL, RoHS, IEC, DIN EN, а также другие международные стандарты.

Конструктивные особенности и принципы работы

Основной особенностью всех клемм WAGO является применение технологии пружинного зажима, благодаря чему отпадает необходимость в винтах и отвертках. Существует несколько механизмов зажима, применяемых в разных сериях:

• Push-in CAGE CLAMP — технология прямого зажима, при которой одножильный или подготовленный многожильный провод просто вставляется в гнездо, где фиксируется предварительно напряженной пружиной. Данный механизм позволяет быстро подключать провода одной рукой без применения усилий.
• CAGE CLAMP — классический пружинный зажим, предполагающий использование специального инструмента (или нажима на пружину отверткой), при котором контакт разжимается, провод вставляется и после отпускания пружины фиксируется.

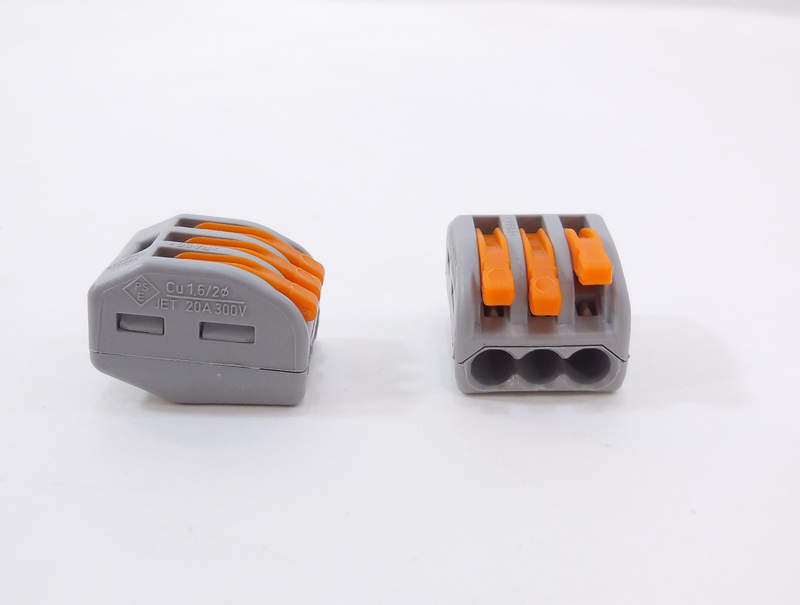

• LEVER CAGE CLAMP — модификация с рычажком, который механически разжимает пружину. Это решение обеспечивает визуальный и тактильный контроль соединения и особенно удобно при монтаже в ограниченном пространстве или при частом подключении/отключении проводов.

В конструкции большинства клемм WAGO предусмотрены удобные технологические отверстия для проверки наличия напряжения или измерения параметров цепи, а также направляющие для маркировки. Модули соединяются друг с другом с помощью гребенчатых перемычек или специальных адаптеров, образуя логически связанный узел или блок. Контактные элементы выполнены из коррозионностойкого металла с высокой проводимостью. Конструкция обеспечивает надежный электрический контакт и устойчивость к вибрациям, перепадам температуры и механическим нагрузкам. Пластиковый корпус устойчив к горению, не поддерживает пламя и обеспечивает высокий уровень электрической и механической изоляции.

Принципы работы клемм WAGO

Принцип работы клемм WAGO основан на использовании пружинного зажима, который обеспечивает постоянное прижимное усилие к проводнику. Это исключает ослабление контакта со временем из-за температурных расширений, усадки меди или вибраций. Постоянное давление, создаваемое пружиной, позволяет достичь следующих эффектов:

• Обеспечение стабильного электрического контакта с низким переходным сопротивлением;
• Исключение необходимости в повторной протяжке соединения (в отличие от винтовых клемм);
• Уменьшение нагрева соединения при длительной нагрузке;
• Устойчивость к вибрациям и механическим воздействиям;
• Повышение пожаробезопасности системы.

При подключении одножильного провода в клеммах типа push-in или с рычажком не требуется никаких дополнительных действий — провод вставляется в отверстие и автоматически фиксируется. В случае многожильных гибких проводов чаще всего требуется либо предварительное опрессование наконечником, либо открытие зажима с помощью рычажка/отвертки. При отключении рычаг поднимается вверх, высвобождая пружину.

Режимы эксплуатации и требования к подключению

Клеммы WAGO рассчитаны на длительную эксплуатацию в различных условиях. Производитель указывает определенные ограничения и рекомендации:

• Температурный режим должен соответствовать диапазону, указанному в паспорте конкретного изделия. При превышении верхнего порога возможно снижение прочности пластикового корпуса.
• Следует использовать проводники сечением, допустимым для данной модели. Подключение проводов большего сечения недопустимо — это может привести к перегреву, деформации корпуса или выходу из строя.
• При монтаже рекомендуется избегать попадания пыли, влаги и посторонних предметов в контактную часть. В условиях повышенной влажности рекомендуется использовать клеммы в герметичных коробках.
• Подключение проводов должно производиться строго согласно инструкции: провода не должны быть повреждены или распушены. При необходимости — применять наконечники или изоляционные гильзы.

Клеммы WAGO не требуют техобслуживания, но периодическая визуальная проверка соединений рекомендуется, особенно в ответственных узлах.

Области применения

Клеммы WAGO получили широкое распространение в различных сферах:

• Внутренние распределительные сети зданий и сооружений;
• Щитовое оборудование и автоматизация;
• Системы освещения и вентиляции;
• Промышленное машиностроение и автоматизированные линии;
• Электрические шкафы управления и сигнализации;
• Автомобильная и железнодорожная отрасли;
• Энергетика, возобновляемые источники энергии (в т.ч. солнечные панели);
• Бытовые подключения, ремонт и обслуживание.

В целом, клеммы WAGO являются наглядным примером того, как инновационные инженерные решения могут существенно упростить повседневные задачи электромонтажа. Благодаря надежности, простоте эксплуатации, универсальности и многообразию конструктивных форматов данные изделия уверенно занимают лидирующие позиции на мировом рынке электротехнической продукции. Использование технологий пружинного зажима позволяет отказаться от устаревших методов винтового подключения, обеспечивая при этом высокий уровень безопасности, стабильность контакта и минимальное сопротивление на протяжении всего срока службы.
