Прочные и удобные клеммы типа WAGO для распределительных коробок

Клеммы типа WAGO заняли важное место в электромонтажной практике благодаря удобству, универсальности и безопасности подключения проводников. Их конструкция была революционной на момент появления, так как позволила отказаться от винтовых зажимов и использовать принцип пружинного прижима. Сегодня клеммы WAGO применяются как в бытовых, так и в промышленных системах — от распределительных коробок до автоматизированных линий.

Технические характеристики клемм типа WAGO

Вот основные технические характеристики клемм типа WAGO:

• Тип зажима: пружинный (Push-in, CAGE CLAMP, Spring Clamp, и др.);
• Номинальное напряжение: от 250 до 1000 В в зависимости от серии и назначения;
• Номинальный ток: от 16 до 85 А;
• Сечение подключаемого проводника: от 0.08 до 35 мм2;
• Типы проводников: одножильные, многожильные, гибкие с наконечниками и без них;
• Температурный диапазон эксплуатации: от −40 до +105 C (зависит от модели);
• Степень защиты: до IP20 в стандартном исполнении, выше — в корпусах;
• Материал контактной части: омеднённая пружинная сталь или нержавеющая сталь;
• Материал корпуса: самозатухающий пластик, устойчивый к высоким температурам (поликарбонат, полиамид).

Принцип работы клемм типа WAGO

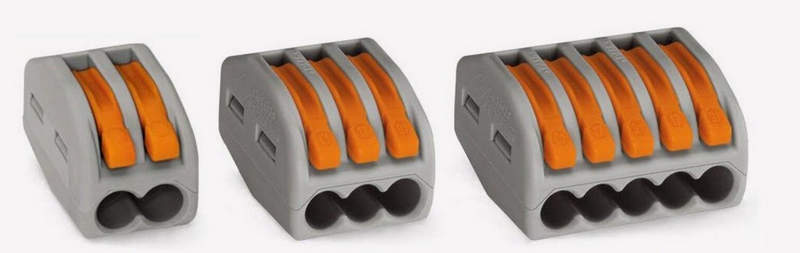

Работа клемм WAGO основана на использовании пружинного зажима, который обеспечивает равномерное и надёжное прижатие токопроводящей жилы. Существуют различные конструкции пружинного механизма, каждая из которых адаптирована под определённые задачи. Одним из наиболее распространённых является так называемый CAGE CLAMP — «клеточный зажим». При вставке провода пружина отжимается, после чего провод фиксируется с постоянным усилием. Такая система обеспечивает высокую виброустойчивость и стабильный контакт на протяжении всего срока службы. Другим популярным решением является Push-in технология, при которой одножильный или подготовленный провод вставляется напрямую без применения рычага или инструмента. Это значительно упрощает монтаж, особенно в условиях ограниченного пространства. Рычажковые зажимы, в свою очередь, удобны тем, что пользователь может многократно подключать и отключать провод без инструмента, просто подняв и опустив рычаг.

Конструкция и особенности различных типов клемм WAGO

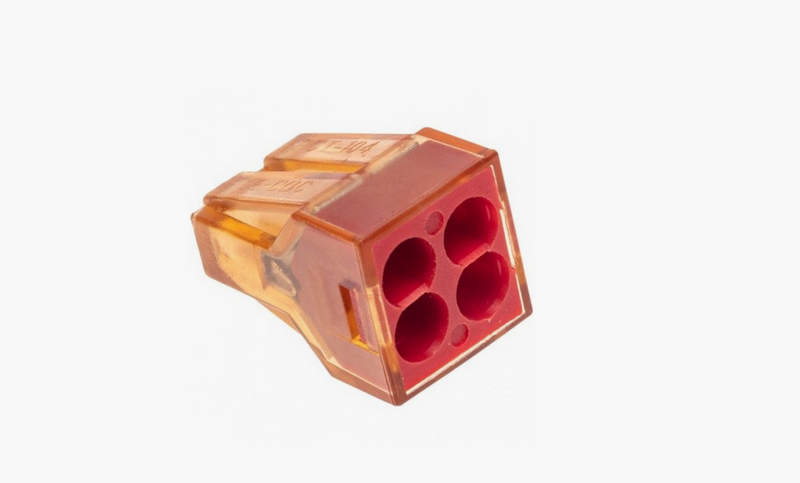

Конструкция клемм варьируется в зависимости от серии и назначения. Классические компактные клеммы для распределительных коробок (например, серии 221 или 2273) имеют малые габариты и рассчитаны на бытовое напряжение 230–400 В. Их корпус выполнен из прозрачного или цветного термостойкого пластика, что позволяет визуально контролировать правильность подключения. Внутри корпуса размещается металлическая токоведущая шина, соединённая с пружинным зажимом. Некоторые модели оснащаются отверстиями для тестирования, маркировочными площадками или встроенными пастами для предотвращения окисления алюминиевых проводов. Для промышленного применения предусмотрены модульные клеммы на DIN-рейку — они обладают расширенными электрическими параметрами, возможностью маркировки, подключения к PE-шине, установки перемычек и принадлежностей. Также стоит отметить специальные исполнения — проходные, заземляющие, многоуровневые, с диодами, предохранителями, кнопками и даже электронными модулями.

Режимы эксплуатации и особенности применения

Клеммы WAGO разрабатываются с учётом длительной эксплуатации в самых различных условиях. Рассмотрим основные режимы:

• Нормальный режим работы: Температура окружающей среды в пределах от −10 до +40 C, нормальное атмосферное давление, отсутствие вибраций. В этом случае срок службы клеммы составляет до 25 лет и более.
• Экстремальные условия: При повышенной влажности, наличии вибраций, перепадах температур конструкция клеммы остаётся стабильной. Пружинный зажим сохраняет силу прижима и не ослабевает со временем, в отличие от винтовых соединений.
• Работа с алюминиевыми проводами: Специальные клеммы с антиокислительной пастой позволяют безопасно подключать алюминиевые жилы без риска перегрева.
• Многократное подключение: Клеммы с рычагами рассчитаны на сотни циклов подключения/отключения без потери качества контакта. Это особенно актуально при временных монтажах и испытательных работах.
• Промышленная эксплуатация: Клеммы на DIN-рейке могут использоваться в условиях постоянной вибрации, высоких токов и частых коммутаций — например, в шкафах управления, распределительных щитах, ПЛК-системах и релейных стойках.

Преимущества клемм WAGO по сравнению с традиционными решениями

Переход от винтовых или пайочных соединений к пружинным клеммам типа WAGO даёт множество технических и эксплуатационных преимуществ. Ниже перечислены ключевые из них:

• Надёжность контакта. Пружинный механизм обеспечивает постоянное давление на жилу независимо от теплового расширения или вибраций. Это снижает риск нагрева и отказов.
• Скорость монтажа. Монтаж и демонтаж проводов выполняется без инструмента (в некоторых моделях), что значительно экономит время при сборке щитов или ремонте.
• Безопасность. Пластиковый корпус клеммы исключает случайный контакт с токоведущими частями. Прозрачные корпуса позволяют визуально контролировать подключение.
• Универсальность. Возможность подключения алюминиевых, медных, одножильных и многожильных проводов делает клеммы пригодными для большинства монтажных задач.
• Компактность. Малые размеры позволяют использовать клеммы в ограниченном пространстве, например, в подрозетниках, распределительных коробках, компактных шкафах.
• Повторное использование. Возможность многократного подключения делает клеммы идеальными для временных схем или мобильных конструкций.
• Наличие аксессуаров. Для клемм на DIN-рейке доступны перемычки, шунты, маркировка, тестовые разъёмы, а также специализированные инструменты.

Области применения клемм типа WAGO

Клеммы WAGO находят широкое применение как в бытовых, так и в промышленных системах:

• В распределительных коробках в квартирах и домах;
• В щитах освещения и автоматизации;
• В шкафах управления и автоматики;
• На объектах с высокой вибрацией (лифты, станки, двигатели);
• В системах «Умный дом» и автоматике зданий;
• В сборочных линиях, промышленных роботах;
• В системах освещения, вентиляции, сигнализации;
• При создании временных монтажей, стендов, лабораторных схем.

Таким образом, клеммы типа WAGO представляют собой современное, технологичное и безопасное решение для подключения проводников в электрических цепях различного назначения. Благодаря удобству эксплуатации, многофункциональности и широкому модельному ряду, они уверенно вытесняют устаревшие винтовые соединения. Применение таких клемм позволяет ускорить монтаж, повысить надёжность системы и обеспечить безопасность при эксплуатации. Независимо от того, идёт ли речь о бытовом электромонтаже или о промышленной автоматике, клеммы WAGO становятся логичным выбором инженера, стремящегося к качеству и долговечности.
