Прочные и компактные проходные соединители WAGO
Проходные клеммы WAGO являются неотъемлемой частью современной электротехнической инфраструктуры. Они обеспечивают безопасное, надёжное и компактное соединение проводников в распределительных щитах, автоматизированных системах управления и промышленных установках. Конструкция этих клемм продумана до мельчайших деталей для обеспечения высокой плотности монтажа, устойчивости к вибрациям, перепадам температур и агрессивной окружающей среде. Благодаря инновационным запатентованным технологиям зажимов, особенно пружинной и рычажной технике, продукция WAGO демонстрирует превосходные характеристики по надёжности и долговечности.
Технические характеристики проходных клемм WAGO
Проходные клеммы WAGO различаются по ряду ключевых параметров, определяющих их применимость в различных сферах. Ниже приведены основные технические характеристики, которые являются типичными для большинства проходных клемм данного бренда:
- Номинальное напряжение: от 400 В до 1000 В в зависимости от серии.
- Номинальный ток: от 6 А до 76 А.
- Сечение подключаемого проводника: от 0,08 мм2 до 35 мм2.
- Рабочая температура: от -40 C до +85 C.
- Материал корпуса: поликарбонат или полиамид, не поддерживающий горение, устойчивый к УФ-излучению.
- Монтаж: на DIN-рейку 35 мм (стандарт EN 60715).
- Способ подключения: пружинной зажим (Push-in CAGE CLAMP, Spring Pressure) или рычажной зажим.
- Цветовая кодировка: различные цвета корпуса для обозначения типа цепи (фазный, нулевой, заземляющий и т.д.).
- Наличие маркировочных полей для обозначения.
- Совместимость с перемычками и аксессуарами WAGO.
Проходные клеммы WAGO поставляются как в одноярусных, так и в многоярусных исполнениях, включая двойные и тройные уровни, что позволяет экономить пространство в шкафу.
Особенности конструкции и принципы работы
Конструкция проходной клеммы предполагает наличие входного и выходного отверстий для подсоединения проводников, разделённых токопроводящей шиной. Электрический контакт обеспечивается за счёт прижима проводника к этой шине специальным механизмом зажима. В клеммах WAGO используется инновационная технология пружинных зажимов CAGE CLAMP, обеспечивающая быстрое подключение без необходимости использования инструмента (в некоторых моделях). Принцип действия системы CAGE CLAMP основан на работе специальной пружины, которая автоматически прижимает проводник к токоведущей шине при его вставке. Такой способ обеспечивает надёжный контакт и устойчивость к вибрациям. Кроме того, за счёт конструкции с постоянным прижимом компенсируется эффект ослабления контакта при температурных колебаниях.

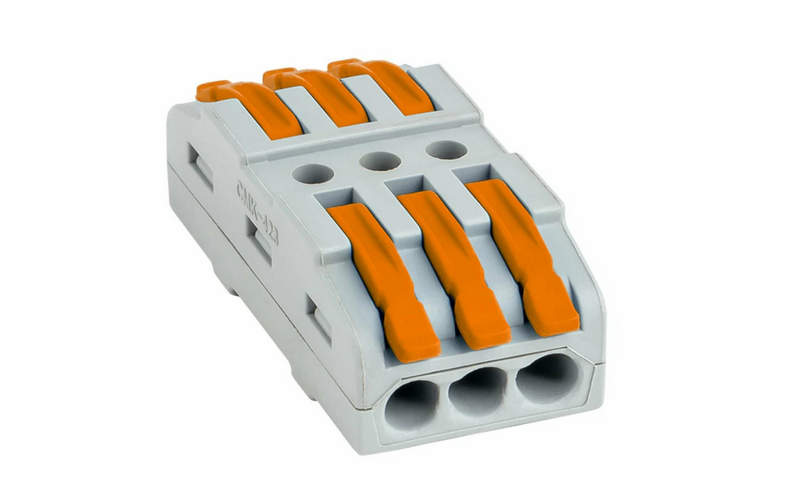

Во многих проходных клеммах WAGO реализован механизм вставки проводника без зачищения изоляции, что особенно удобно при монтаже. Также предусмотрены встроенные тестовые отверстия для измерений напряжения или тока без отключения цепи. Большинство моделей оснащаются универсальной посадкой для перемычек и маркировки, упрощающей проектирование и обслуживание. Рычажная система подключения (например, серия TOPJOB S с рычагом) даёт возможность выполнять соединения вручную без инструментов. Оператор поднимает рычаг, вставляет проводник, затем опускает рычаг – и контакт готов. Такая конструкция особенно удобна при многократных подключениях, в условиях ограниченного пространства или на высоте.
Режимы работы и эксплуатационные особенности
Проходные клеммы WAGO рассчитаны на длительную эксплуатацию в различных режимах. Их применение возможно как в цепях постоянного тока, так и в переменном напряжении до 1000 В. В зависимости от типоразмера, токовая нагрузка может составлять от нескольких ампер до десятков ампер, что позволяет использовать их как в слаботочных, так и в силовых цепях. Благодаря устойчивости материалов корпуса к высоким температурам и негорючести, клеммы могут эксплуатироваться в промышленных шкафах с интенсивным тепловыделением, а также в условиях повышенной влажности и запылённости. Высокая стойкость к вибрационным нагрузкам делает их подходящими для железнодорожной и судостроительной отраслей. Многоярусные проходные клеммы позволяют работать в многоканальных системах, обеспечивая логичную разводку сигналов и питание на разных уровнях. Возможность использовать мостики (перемычки) упрощает создание шин питания или объединение нескольких цепей в клеммной сборке. Клеммы рассчитаны на многократное подключение и отключение без потери свойств контакта. Это особенно важно при техническом обслуживании или переподключении оборудования. Зажимы сохраняют свои характеристики на протяжении всего срока службы изделия, что подтверждено промышленными испытаниями.
Области применения проходных клемм WAGO
Благодаря своей универсальности и надёжности, проходные клеммы WAGO применяются в различных отраслях:
- Промышленные шкафы автоматики.
- Системы распределения электроэнергии.
- Щиты освещения и силовые распределители.
- Железнодорожное и транспортное оборудование.
- Автоматизированные производственные линии.
- Системы безопасности и охранной сигнализации.
- Установки ОВК (отопление, вентиляция, кондиционирование).
- Сельскохозяйственная техника и оборудование.
- Энергетические подстанции и трансформаторные узлы.
Таким образом, проходные клеммы WAGO представляют собой технологически совершенные решения для организации электромонтажных соединений в широком спектре задач. Их конструктивные особенности, адаптированные под реальные условия эксплуатации, обеспечивают простоту монтажа, устойчивость контакта и безопасность цепей. Благодаря разнообразию моделей и продуманной системе аксессуаров, данные клеммы подходят для большинства профессиональных применений.
