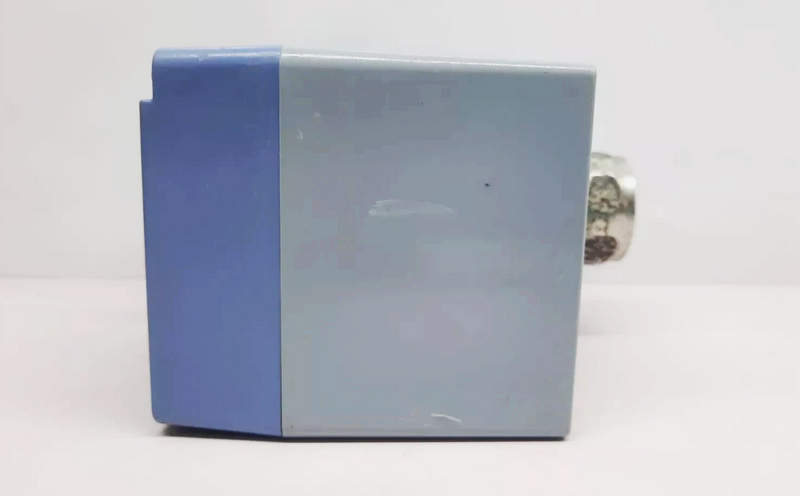

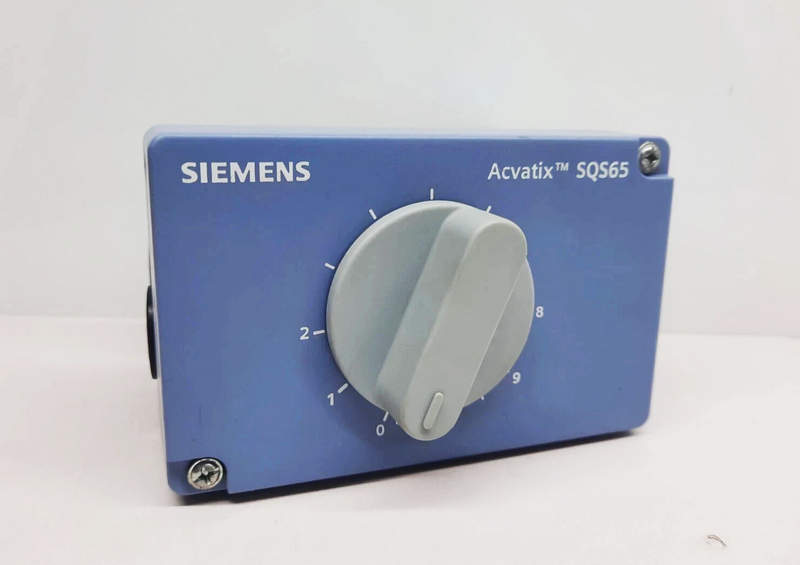

Привод клапана SQS65 Siemens для стабильной работы контуров
Электрические приводы клапанов являются важными элементами автоматизированных систем управления технологическими процессами. Они обеспечивают точное позиционирование регулирующих органов (в частности, клапанов) в системах отопления, вентиляции, кондиционирования воздуха и других областях, где необходима высокая точность и надежность регулирования. Одним из таких устройств является электропривод Siemens SQS65. Этот привод разработан для использования с регулирующими клапанами Siemens в составе систем автоматического управления, отличаясь высокой точностью, долговечностью и адаптацией к различным условиям эксплуатации.
Технические характеристики привода Siemens SQS65
Ниже перечислены основные параметры привода:
- Номинальное напряжение питания: ~230 В, 50/60 Гц;
- Потребляемая мощность: около 7 ВА;
- Крутящий момент: 35 Н·м;
- Номинальное время полного хода (например, 0...100%): 120 с;
- Тип привода: непрерывного действия, с аналоговым сигналом управления 0...10 В или 4...20 мА;
- Угол поворота вала: 90 (ограничивается упорами);
- Максимальное усилие на штоке: до 2800 Н (в зависимости от исполнения клапана);
- Температура окружающей среды: от –10 до +55 C;
- Класс защиты корпуса: IP54;
- Присоединение к клапану: фланцевое, через монтажный комплект;
- Материал корпуса: стойкий к коррозии металл с покрытием;
- Масса: порядка 2,5–3 кг.
Принцип действия и режимы работы
Привод SQS65 относится к исполнительным механизмам, управляемым аналоговым сигналом. Он принимает управляющее напряжение от внешнего контроллера (например, от ПИД-регулятора) и преобразует его в соответствующее перемещение штока клапана. Таким образом, обеспечивается пропорциональное регулирование расхода среды в трубопроводе. Основные режимы функционирования:
- Пропорциональное регулирование — привод изменяет свое положение в зависимости от величины входного сигнала: при напряжении 0 В клапан закрыт, при 10 В — полностью открыт, при промежуточных значениях клапан частично открыт.
- Обратная связь (опционально) — возможна установка потенциометра для получения сигнала обратной связи о положении штока.
- Режим самотестирования (при наличии функции в контроллере) — используется для проверки работоспособности привода и концевых положений.
- Защитный режим — в случае отсутствия сигнала или аварийных условий привод может остановиться в безопасном положении или оставаться в последнем установленном.
Особенности конструкции привода
Конструкция привода SQS65 обеспечивает высокую точность и устойчивость к износу. В его состав входят следующие ключевые элементы:
- Асинхронный электродвигатель с редуктором, обеспечивающий стабильное движение выходного вала и высокий крутящий момент.
- Пластинчатая муфта и рычажный механизм, передающие усилие к штоку клапана.
- Встроенная система ограничения хода с упорами, предотвращающими перегрузки.
- Механические концевые выключатели, задающие крайние положения движения.
- Печатная плата с входными клеммами и схемой управления, обеспечивающая обработку аналогового сигнала.
- Герметичный металлический корпус с повышенным классом защиты от пыли и влаги.
- Монтажные элементы (фланцы, винты, зажимы), позволяющие быструю установку на совместимые клапаны Siemens (например, серии VVF, VVG, VXF).
Области применения привода Siemens SQS65
Данный привод применяется в разнообразных инженерных системах:
- Системы отопления зданий и тепловых пунктов;
- Системы вентиляции и кондиционирования (HVAC);
- Технологические установки с регулированием подачи пара, горячей воды, воздуха;
- Промышленные теплообменники и бойлеры;
- Энергетические установки, котельные и теплоцентрали;
- Системы автоматического регулирования расхода жидкости или газа.
Таким образом, привод Siemens SQS65 представляет собой надежное и функциональное решение для автоматизации клапанов в инженерных и промышленных системах. Его конструкция обеспечивает точную и стабильную работу даже в условиях длительной эксплуатации или хранения. Благодаря высокому крутящему моменту, совместимости с аналоговыми сигналами управления и прочному корпусу, данный привод является оптимальным выбором для систем, предъявляющих повышенные требования к надежности и точности регулирования.
