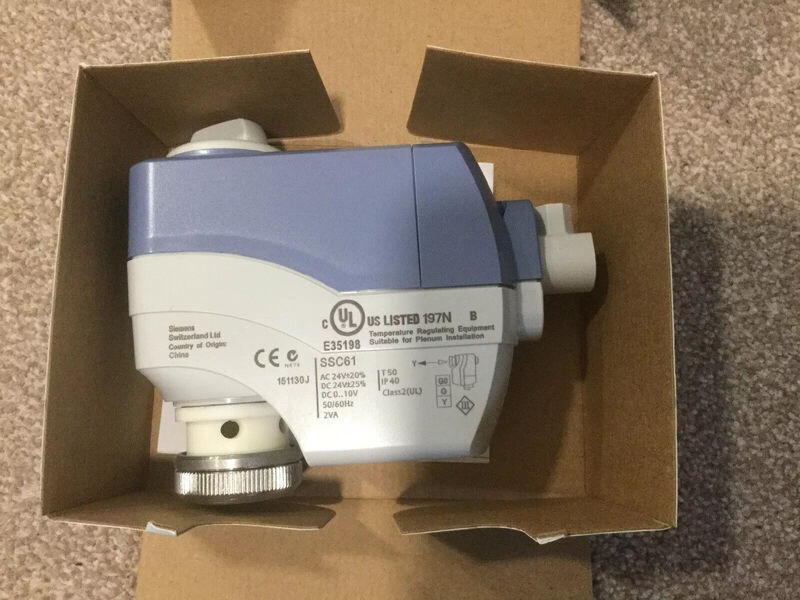

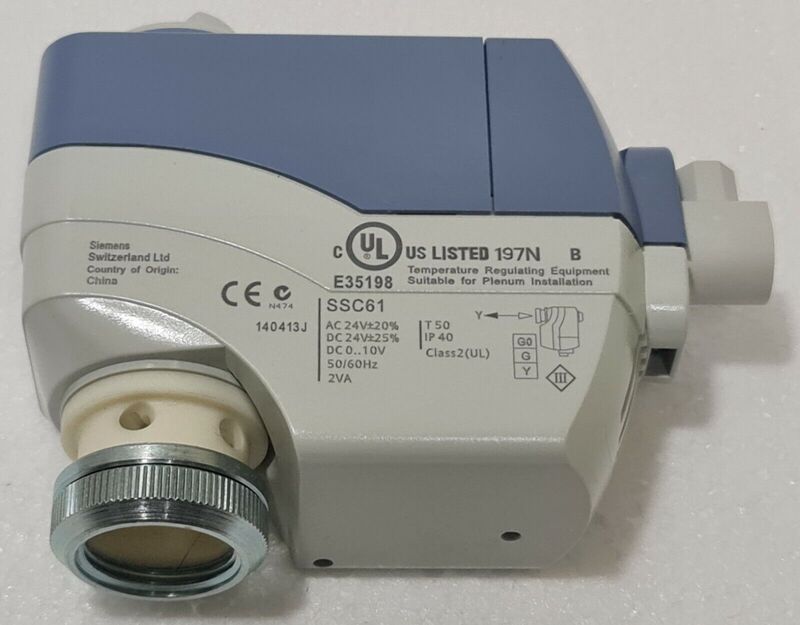

Привод клапана Siemens SSC61: особенности, характеристики и применение

Привод клапана Siemens SSC61 — это электромеханическое устройство, предназначенное для управления зональными регулирующими клапанами в системах отопления, вентиляции и кондиционирования воздуха (HVAC). Оно преобразует управляющие сигналы в механическое движение, обеспечивая точное регулирование потока жидкостей или газов.

Устройство механизма привода клапана

Его конструкция включает в себя несколько ключевых элементов, обеспечивающих надежную и эффективную работу.

Основные компоненты конструкции:

• Корпус: прочный и устойчивый к механическим воздействиям корпус защищает внутренние компоненты привода от внешних факторов, таких как пыль и влага. Это обеспечивает долговечность и надежность устройства.
• Электродвигатель: высококачественный электродвигатель является сердцем привода и отвечает за преобразование электрической энергии в механическое движение. Это позволяет клапану точно регулировать поток жидкости или газа в системе.
• Редуктор: встроенный редуктор обеспечивает плавное и точное движение штока клапана. Он снижает скорость вращения электродвигателя до необходимого уровня, что позволяет достичь высокой точности регулирования.
• Шток и соединительный механизм: шток привода соединяется с регулирующим клапаном и передает ему механическое движение. Соединительный механизм обеспечивает надежное и стабильное крепление, что исключает возможность люфта и повышает точность управления.
• Электронный блок управления: встроенный электронный блок управления обрабатывает входные сигналы и контролирует работу электродвигателя. Это позволяет приводу оперативно реагировать на изменения условий и поддерживать заданные параметры системы.
• Функции самодиагностики: оснащен функциями самодиагностики, которые позволяют оперативно обнаруживать и устранять неисправности. Это повышает надежность системы и снижает потребность в регулярном техническом обслуживании.

Эти параметры описывают характеристики:

• Усилие: 300 Н
• Ход штока: 5,5 мм
• Напряжение питания: AC 24 В/DC 24 В

Особенности. Автоматическое определение хода клапана. Возможность прямого монтажа.

Преимущества и недостатки электрооборудования

Плюсы:

• Высокое усилие: Привод способен развивать усилие до 300 Н, что обеспечивает надежное управление клапаном даже при высоких нагрузках.
• Компактное исполнение: небольшие размеры и возможность прямого монтажа упрощают установку и снижают затраты.
• Автоматическое определение хода клапана: упрощает настройку и снижает вероятность ошибок при установке.
• Гибкость в выборе источника питания:  может работать как от переменного тока 24 В, так и от постоянного тока 24 В.
• Надежность и долговечность: Siemens известен своим качеством и надежностью, что обеспечивает долгий срок службы устройства.

Минусы:

• Ограниченный ход штока: ход штока составляет 5,5 мм, что может быть недостаточно для некоторых приложений.
• Специфичность применения: Привод может быть совместим не со всеми типами клапанов, что требует проверки совместимости перед покупкой.
• Стоимость: высокое качество и надежность могут отражаться на стоимости, делая его менее доступным для некоторых бюджетов.

Основные шаги для устранения поломок

Вот пошаговое руководство:

• Обзор документации. Инструкция по эксплуатации: первым делом ознакомьтесь с руководством пользователя и технической документацией привода. Они могут содержать советы по устранению неполадок и распространенные проблемы. Паспорт изделия: проверьте паспорт изделия на наличие информации о гарантии и условиях обслуживания.
• Визуальная проверка. Физическое состояние: осмотрите привод на предмет видимых повреждений, таких как трещины, коррозия или следы перегрева. Подключение проводов: убедитесь, что все электрические соединения надежно закреплены и не повреждены.

• Проверка питания. Напряжение питания: убедитесь, что к приводу подается правильное напряжение (AC 24 В или DC 24 В). Предохранители и защита: проверьте предохранители и другие элементы системы защиты на наличие повреждений.
• Диагностика. Индикация и ошибки: если привод оснащен индикаторами или дисплеем, проверьте на наличие кодов ошибок или других индикаторов неисправности. Тестирование операций: попробуйте вручную переместить шток привода, чтобы убедиться, что он не застрял и может свободно двигаться.
• Технические проверки. Мультиметр: используйте мультиметр для проверки целостности электрических цепей и компонентов привода. Калибровка и настройки: перепроверьте параметры калибровки и настройки привода, чтобы убедиться, что они соответствуют требованиям вашего приложения.
• Обращение к специалистам. Техническая поддержка Siemens: если вы не смогли устранить проблему самостоятельно, обратитесь в службу технической поддержки Siemens для консультации. Сервисный центр: возможно, потребуется отправить привод в авторизованный сервисный центр для диагностики и ремонта.
• Замена привод. Запасные части: если привод невозможно отремонтировать, рассмотрите возможность его замены. Убедитесь, что новый привод совместим с вашим клапаном и приложением.
• Следуя этим шагам, вы сможете эффективно справиться с поломкой привода клапана Siemens SSC61 и минимизировать время простоя вашего оборудования.

В условиях промышленности, где стабильность и безопасность являются приоритетными, Siemens SSC61 демонстрирует превосходные показатели надежности и долговечности, обеспечивая бесперебойную работу систем на протяжении многих лет.
