Привод ESBE ARA — автоматизация управления смесительными клапанами

Привод ESBE ARA — компактный электромеханический узел для автоматического поворота регулирующих и переключающих клапанов. Он преобразует электрический сигнал во вращение выходного вала, изменяя положение затвора и расход среды. Механизмы применяют в отоплении, охлаждении, горячем водоснабжении и технологических контурах. Серия включает исполнения с разным питанием, временем хода и способом управления, поэтому точные показатели определяются индексом модели.

Технические характеристики

Параметры типовых приводов ESBE ARA позволяют оценить условия их работы:

• номинальное напряжение — 24 В переменного или постоянного тока либо 230 В переменного тока в зависимости от версии,
• частота питающей сети — 50–60 Гц,
• потребляемая мощность — ориентировочно 3–5 В·А,
• номинальный крутящий момент — 6 Н·м,
• рабочий угол поворота — 90,
• типовое время перемещения на 90 — 30, 60, 120 либо 240 с,
• управление — двухпозиционное, трехточечное или пропорциональное,
• сигнал пропорциональных версий — 0–10 В,
• входное сопротивление сигнальной цепи — около 100 кОм,
• степень защиты корпуса — IP41,
• класс электрической защиты — II,
• рабочая температура воздуха — от 0 до +55 C,
• температура хранения — ориентировочно от −20 до +70 C,
• длина присоединительного кабеля — около 1,5 м.

При трехточечном регулировании контроллер подает напряжение на одну из двух цепей. Первая команда вращает вал к открытию, вторая — к закрытию, отсутствие обеих останавливает механизм в достигнутой позиции. Двухпозиционная версия перемещает затвор между пределами. Сигнал 0–10 В задает промежуточную позицию пропорционально напряжению: условно 0 В соответствует одному пределу, 5 В — середине хода, 10 В — другому. Направление действия может изменяться настройкой исполнения.

Конструкция привода

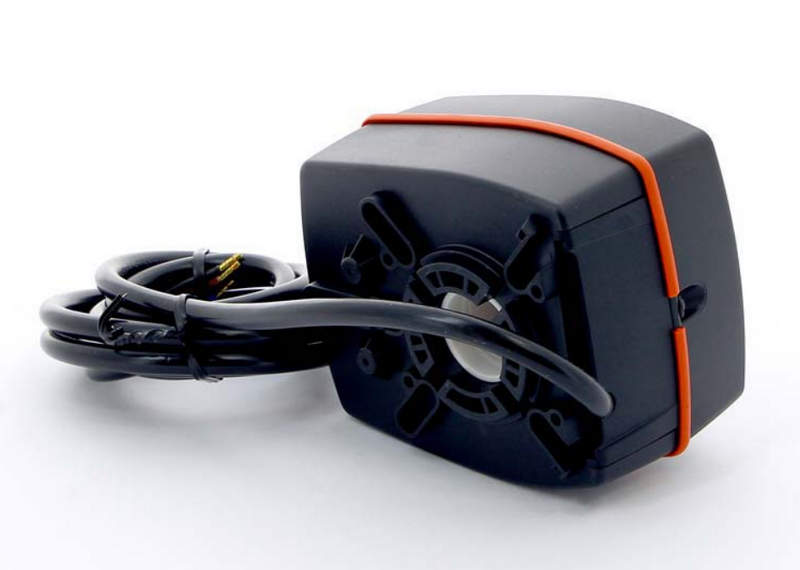

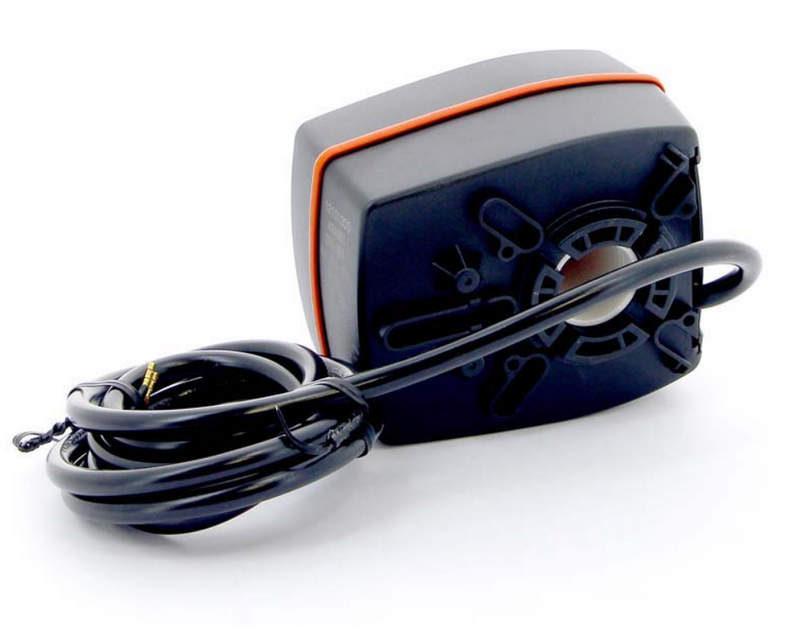

Устройство ESBE ARA передает момент клапану без сложного внешнего сочленения. В полимерном корпусе размещены реверсивный электродвигатель, редуктор, управляющая цепь, ограничители конечных положений и выходная втулка. Многоступенчатая зубчатая передача уменьшает скорость двигателя и повышает выходной момент. Концевые выключатели прекращают движение после прохождения заданного угла, предотвращая длительное давление на упор. Механизм ручного управления позволяет повернуть рукоятку при отсутствии управляющей команды, а указатель отображает положение затвора. Соединение с совместимым клапаном выполняется посредством посадочной части и фиксатора. Сопряжение поддерживает соосность вала и втулки. Корпус изолирует передаточные и электрические компоненты от случайного контакта, кабельный ввод снижает нагрузку на проводники. Электрическая схема определяется алгоритмом: двух- и трехточечные варианты воспринимают дискретные команды, пропорциональные модели содержат электронный блок сопоставления входного сигнала с углом поворота.

Принципы и режимы работы

Преобразование управляющей команды происходит в такой последовательности:

• регулятор формирует дискретную команду или аналоговый сигнал,
• цепь активирует электродвигатель в требуемом направлении,
• ротор передает вращение понижающему редуктору,
• редуктор поворачивает втулку и шток клапана,
• затвор изменяет соотношение расходов или направление потока,
• после достижения нужного угла двигатель останавливается схемой либо конечным выключателем.

В смесительном режиме трехходовой клапан объединяет два потока с разной температурой. Поворот затвора меняет проходные сечения и долю каждого потока. В распределительном режиме входная среда направляется в одну из ветвей либо делится между ними. Четырехходовой клапан одновременно перестраивает связи подающей и обратной линий. Динамику контура определяют время хода, инерция среды, характеристика клапана и алгоритм регулятора. Вариант на 30 с применим к быстрым процессам, а исполнения на 120 или 240 с дают более плавное изменение и снижают вероятность колебаний расхода.

Области применения

Функциональные свойства привода востребованы в следующих системах:

• регулирование температуры воды в радиаторных и напольных отопительных контурах,
• управление смесительным узлом котельной или теплового пункта,
• переключение потоков между накопительным баком и отопительной ветвью,
• поддержание температуры в контурах вентиляционных теплообменников,
• распределение воды в системах охлаждения,
• автоматизация линий с совместимыми по среде и давлению клапанами,
• управление загрузкой и разгрузкой теплоаккумулятора.

Особенности эксплуатации

Для стабильной работы учитывают механические и электрические ограничения. Клапан должен свободно перемещаться на 90, а требуемый момент не должен превышать 6 Н·м. Перед соединением положения штока и привода согласуют, чтобы крайние точки совпадали и редуктор не нагружался упором. Питание должно соответствовать маркировке: подключение 230 В к цепи 24 В повреждает аппарат. Одновременная активация противоположных направлений трехточечной схемы недопустима. Корпус нельзя использовать как опору трубопровода. К основным эксплуатационным преимуществам относятся:

• компактное размещение на клапане,
• стабильное воспроизведение углового перемещения,
• выбор скорости и управляющего алгоритма,
• визуальный контроль положения,
• ручное воздействие на механизм,
• умеренное энергопотребление,
• защита двигателя в конечных точках,
• пригодность для смешения и переключения потоков.

Таким образом, привод ESBE ARA служит исполнительным звеном автоматического гидравлического контура. Двигатель, редуктор и позиционирующие элементы обеспечивают поворот клапана на 90 с моментом 6 Н·м, а дискретное и пропорциональное управление поддерживает разные алгоритмы регулирования. Результат зависит от соответствия напряжения, времени хода, сигнала и механической нагрузки. Компания «Олниса» поставляет приводы ESBE ARA и другое промышленное оборудование для инженерных и производственных систем. Поставка охватывает востребованные исполнения продукции для комплектации объектов различного масштаба. «Олниса» является поставщиком промышленного оборудования.
