Практичные блоки WAGO для медных и алюминиевых проводов

Компания WAGO занимает ключевую позицию на рынке электротехнических решений благодаря широкому ассортименту компонентов для автоматизации, распределения питания, коммутации и подключения проводников. Особое место в каталоге продукции занимают блоки WAGO, представляющие собой универсальные решения для построения распределительных и управляющих систем различной сложности. Они востребованы в самых разных отраслях: от промышленной автоматизации до гражданского строительства. Применение блоков WAGO позволяет существенно упростить проектирование, сборку и обслуживание электрических систем, повысить надежность соединений и обеспечить высокий уровень безопасности.

Технические характеристики блоков WAGO

Ассортимент блоков WAGO включает в себя большое количество разновидностей, отличающихся по функциональному назначению, конструкции и электрическим параметрам. Приведем обобщенные характеристики для понимания их возможностей:

• Номинальное напряжение: до 1000 В в зависимости от модели;
• Номинальный ток: от 10 до 232 А (в зависимости от сечения проводников и типа клемм);
• Диапазон сечений проводников: от 0,08 до 95 мм2;
• Климатическое исполнение: от -40 C до +85 C;
• Степень защиты: от IP20 (для монтажа в шкафах) до IP65/IP67 (в герметичных корпусах);
• Типы монтажа: на DIN-рейку (35 мм), на панель, в корпусе;
• Типы подключения: пружинные, рычажные, флажковые и винтовые;
• Материал корпуса: негорючий термопластик, устойчивый к УФ-излучению и механическим нагрузкам;
• Совместимость со стандартами: IEC, EN, UL, CSA, VDE.
• Преимущества блоков WAGO
• Применение блоков WAGO дает следующие преимущества:
• Надежное пружинное соединение, устойчивое к вибрациям и коррозии;
• Быстрый монтаж и демонтаж без применения инструмента;
• Высокая плотность монтажа на DIN-рейке;
• Совместимость с международными стандартами;
• Широкий ассортимент для различных задач — от питания до релейной коммутации;
• Модульность и масштабируемость систем;
• Интуитивно понятная маркировка и цветовое кодирование;
• Наличие сертификатов для использования в специальных условиях (взрывоопасные зоны, судостроение и пр.).

Особенности конструкции и принцип работы

Блоки WAGO могут иметь различное назначение — от клеммных и зажимных блоков до специализированных компонентов для интерфейсной электроники, автоматизации и защиты цепей. Конструкция зависит от конкретной задачи. Наиболее распространенные варианты:

• Клеммные блоки. Это модули, устанавливаемые на DIN-рейку, состоящие из изоляционного корпуса и зажимного механизма. Они обеспечивают подключение, разветвление или проходной монтаж проводников. Основной рабочий узел — это пружинный контакт (технология CAGE CLAMP или Push-in), который обеспечивает надежный и виброустойчивый зажим без использования винтов. Принцип действия основан на силе преднапряженной пружины, прижимающей проводник к токопроводящей шине. Это исключает ослабление соединения со временем.

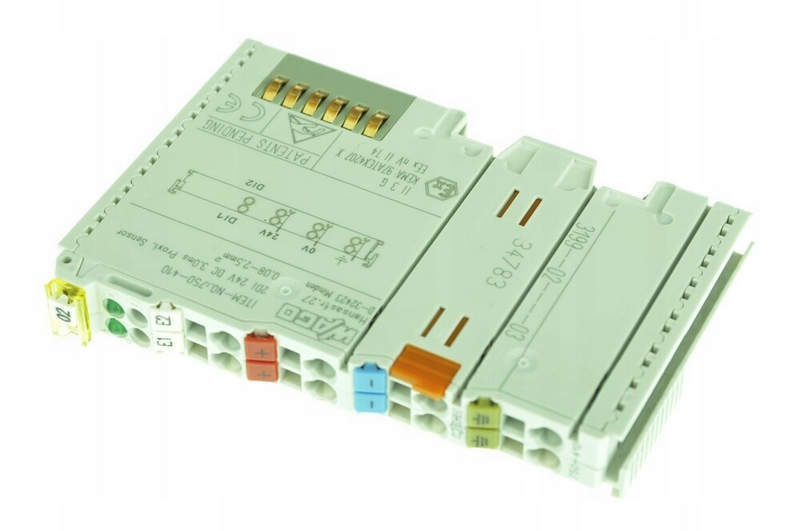

• Модульные блоки интерфейсной электроники. Это функциональные устройства, встраиваемые в системы управления. Внутри корпуса размещены электронные компоненты — преобразователи сигналов, опторазвязки, реле, фильтры и др. Они обеспечивают согласование уровней сигналов, изоляцию, гальваническую развязку между модулями ПЛК и исполнительными устройствами. Управление осуществляется как аналоговыми, так и цифровыми сигналами.
• Релейные блоки. Включают в себя миниатюрное электромеханическое реле или твердотельное реле в корпусе с клеммными зажимами. Обеспечивают коммутацию цепей переменного или постоянного тока. Часто применяются с индикацией (светодиод) и защитой от обратной полярности и перенапряжений.
• Защитные и измерительные блоки. Могут включать элементы защиты (варисторы, предохранители, диоды Шоттки) и токовые шунты для контроля параметров нагрузки. Эти блоки обеспечивают защиту оборудования от перегрузок и коротких замыканий.
• Блоки питания. Предназначены для преобразования сетевого напряжения (230 В AC) в стабилизированное напряжение 24 В DC, используемое в системах автоматизации. Встроенные функции могут включать защиту от перегрева, короткого замыкания и перегрузки.

Вся продукция WAGO отличается модульностью. Каждый блок может быть установлен и заменен без прерывания работы соседних компонентов. Монтаж осуществляется без применения специального инструмента. Цветовая маркировка и читаемые обозначения облегчают подключение и диагностику.

Принципы подключения и режимы работы

В зависимости от модели, блоки WAGO поддерживают следующие режимы:

• Проходной режим — для соединения двух участков одного проводника через клеммный блок;
• Разветвление — один входной сигнал или питание распределяется на несколько выходов (например, через блок питания или сигнальный адаптер);
• Измерительный режим — установка шунта или контрольного модуля позволяет измерять параметры тока или напряжения;
• Релейное переключение — при подаче управляющего сигнала на катушку реле происходит переключение силовой цепи;
• Согласование сигналов — при помощи интерфейсных модулей производится преобразование сигналов между 0–10 В, 4–20 мА, NPN/PNP, RS-485 и др.;
• Защита — встроенные элементы ограничивают перенапряжения, обеспечивают развязку, термозащиту и пр.

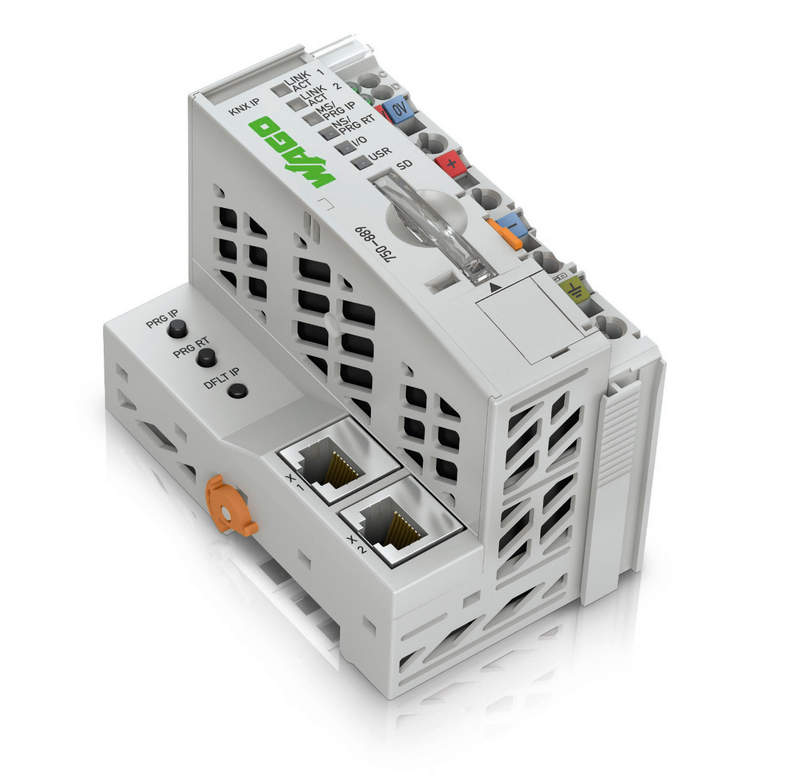

Благодаря высокой интеграции, блоки WAGO могут использоваться как в простых распределительных системах (распредкоробки, силовые щиты), так и в сложных схемах автоматизации (ПЛК, SCADA, промышленные сети).

Области применения

Продукция WAGO применяется в следующих отраслях:

• Промышленная автоматизация;
• Электрощитовое оборудование;
• Здания и сооружения (BMS, KNX, освещение);
• Железнодорожный транспорт и подвижной состав;
• Судостроение;
• Нефтегазовая и химическая промышленность;
• Энергетика и ВИЭ;
• Сельское хозяйство и тепличные комплексы.

Таким образом, блоки WAGO представляют собой универсальное решение для построения распределительных и управляющих систем, сочетающее в себе надежность, простоту монтажа и высокую адаптивность. Благодаря широкому ассортименту, возможности быстрого подключения и устойчивости к внешним воздействиям, они находят применение в самых разных отраслях и проектах. Современные электротехнические и автоматизированные системы немыслимы без компактных, эффективных и безопасных решений, к которым блоки WAGO относятся в полной мере.
