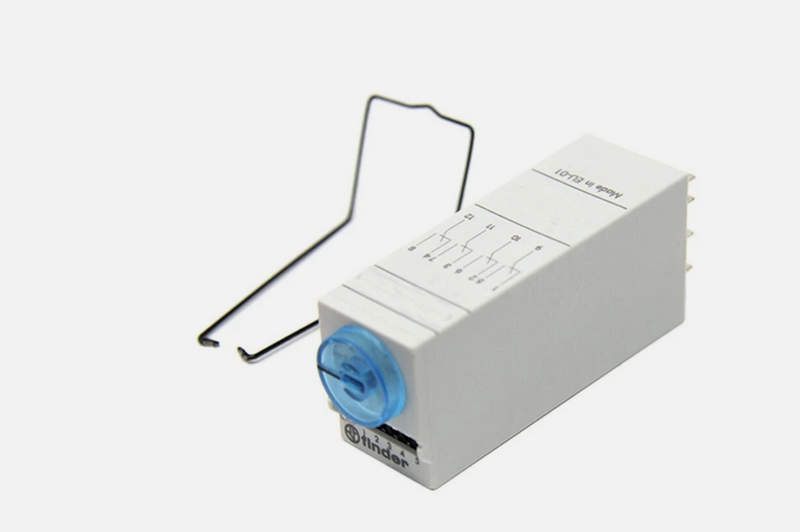

Повышенная надежность и удобство подключения с Finder 85.04 8.240 0000

Промежуточные реле широко применяются в системах автоматизации, управления и распределения электроэнергии. Они представляют собой электромагнитные устройства, способные замыкать или размыкать электрические цепи под действием управляющего сигнала. Реле серии 85 от итальянского производителя Finder отличаются высокой надежностью, универсальностью применения и компактными габаритами.

Технические характеристики

Finder 85.04 8.240 0000 представляет собой электромеханическое реле общего назначения, отличающееся следующими параметрами:

• Номинальное напряжение катушки: 240 В AC;
• Частота сети: 50/60 Гц;
• Тип контактов: 4 переключающих контакта (4CO);
• Номинальный ток контактов: до 10 А при 250 В AC;
• Коммутационная способность: 2500 ВА (AC1);
• Максимальное коммутационное напряжение: 400 В AC;
• Минимальное коммутационное напряжение/ток: 5 В / 100 мА;
• Тип клемм подключения: паяные или штыревые выводы для установки в розетку;
• Материал контактов: сплав на основе серебра с оксидостойкими добавками;
• Электрическая изоляция между катушкой и контактами: до 4000 В;
• Диэлектрическая прочность между открытыми контактами: 1000 В;
• Срок службы механический: до 107 циклов;
• Электрический ресурс (AC1): до 105 циклов при номинальной нагрузке;
• Рабочая температура: от -40 до +70 C;
• Монтаж: в розетку серии 95 или пайкой на плату.

Особенности конструкции

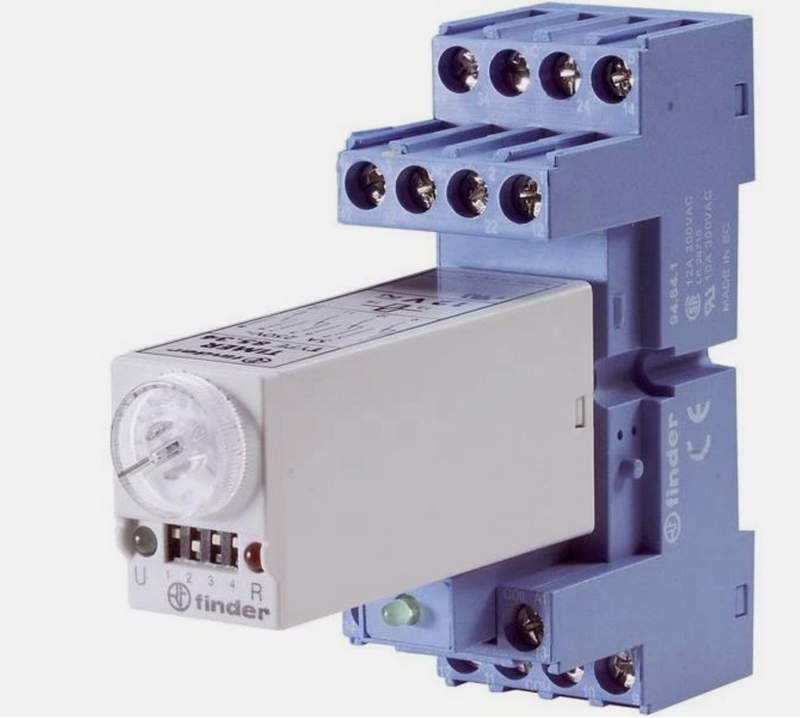

Конструкция реле Finder 85.04 8.240 0000 разработана с учетом повышенной надежности и компактности. Герметичный прозрачный пластиковый корпус позволяет визуально контролировать состояние подвижной системы и степень износа контактов. Внутри корпуса располагается обмотка катушки, сердечник, якорь, возвратная пружина и контактная группа. Катушка возбуждения намотана медным проводом и рассчитана на подключение к сети 240 В переменного тока. При подаче напряжения на катушку возникает магнитное поле, притягивающее якорь, который механически замыкает или размыкает контактные пары. Контактная группа состоит из четырех независимых переключающих контактов (нормально открытых и нормально закрытых), что позволяет использовать реле для управления несколькими независимыми цепями. Применение серебряных сплавов с добавками оксидостойких компонентов обеспечивает высокую проводимость и износостойкость контактных поверхностей. Для обеспечения удобства монтажа и замены реле предусмотрены штыревые выводы, совместимые с цоколями Finder серий 95.05 и 95.75. Дополнительно к реле могут применяться светодиодные индикаторы состояния, модули защиты RC или варисторные элементы, устанавливаемые в розетки.

Принципы и режимы работы

Работа реле основана на принципе электромагнитной индукции. При подаче напряжения на катушку реле внутри нее возникает переменное магнитное поле, которое притягивает якорь. Якорь соединен с подвижной частью контактного механизма, и его движение приводит к изменению состояния контактов — замыканию или размыканию электрических цепей. Когда напряжение на катушке отсутствует, возвратная пружина возвращает якорь в исходное положение, и контакты возвращаются в свое нормальное (разомкнутое или замкнутое) состояние. Такое устройство позволяет управлять нагрузкой в одной или нескольких цепях при помощи слабого управляющего сигнала, что особенно удобно в автоматизированных системах.

Finder 85.04 8.240 0000 работает в стандартном режиме включения по напряжению, то есть:

• При наличии управляющего напряжения на катушке реле переходит в активное состояние (контакты переключаются).
• При снятии напряжения — возвращается в пассивное состояние (контакты принимают исходное положение).

Реле не имеет встроенной задержки включения или отключения, работает мгновенно после подачи сигнала. Однако с использованием внешних компонентов возможно расширение функционала (например, с применением таймерных розеток или модулей задержки). Важно отметить, что в нормальном режиме реле работает при температуре окружающей среды от -40 до +70 C и может эксплуатироваться в условиях повышенной влажности при наличии соответствующей степени защиты от внешних факторов (в зависимости от исполнения и типа установки).

Области применения

Благодаря универсальности и надежности, реле Finder 85.04 8.240 0000 применяется в широком спектре задач:

• Управление освещением в жилых и коммерческих объектах;
• Автоматизация инженерных систем (вентиляция, отопление, насосы);
• Логические схемы управления в шкафах АСУ ТП;
• Переключение силовых цепей с высоким током нагрузки;
• В системах аварийной сигнализации и контроля;
• В промышленной автоматике и на производственных линиях;
• В лифтовом и транспортном оборудовании.

Особую ценность реле представляет в случаях, когда требуется надежная коммутация цепей переменного тока при отсутствии сложных логических условий. Возможность одновременного управления четырьмя независимыми линиями значительно расширяет сценарии применения устройства.

Таким образом, промежуточное реле Finder 85.04 8.240 0000 является надежным и универсальным решением для широкого круга задач в области автоматизации и управления. Надежная конструкция, высокая коммутируемая мощность, большое количество контактов и простота монтажа делают его оптимальным выбором как для промышленного применения, так и для систем гражданской автоматизации.
