Повышенная функциональность реле Finder 55.34 8.230 0040 7A

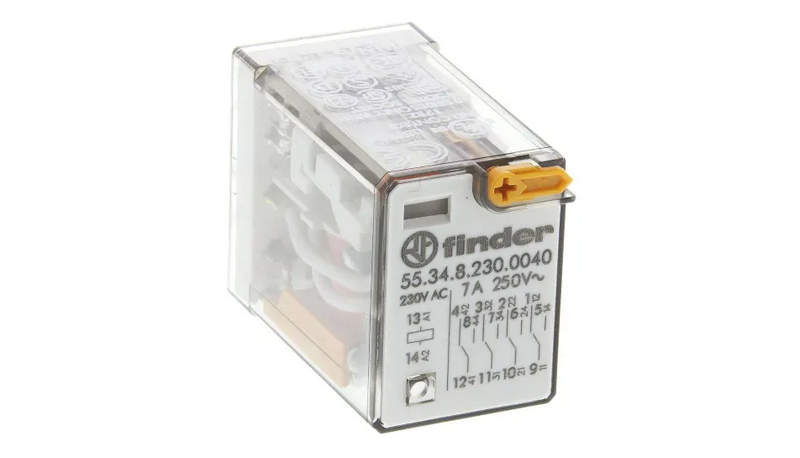

Finder 55.34 8.230.0040 — это четырёхконтактное электромеханическое реле серии 55, предназначенное для использования в промышленных, коммерческих и бытовых системах автоматизации. Оно отличается высокой надёжностью, универсальностью, а также компактными размерами, что делает его удобным для установки в стандартные монтажные шкафы и распределительные щиты. Реле поддерживает номинальное напряжение катушки 230 В переменного тока и рассчитано на коммутацию токов до 7 А на каждый из четырёх контактов, обеспечивая стабильную работу в цепях управления, сигнализации и коммутации нагрузки.

Технические характеристики

Реле Finder 55.34 8.230.0040 обладает следующими параметрами:

• Номинальное напряжение катушки: 230 В AC;
• Рабочая частота питания катушки: 50/60 Гц;
• Количество переключающих групп (контактов): 4;
• Тип контактов: 4CO (четыре переключающих контакта);
• Коммутационный ток: до 7 А (AC1, резистивная нагрузка);
• Номинальное коммутационное напряжение: до 250 В AC;
• Максимальная мощность коммутации: до 1750 ВА;
• Изоляция между катушкой и контактами: 4000 В;
• Минимальное коммутируемое напряжение: 5 В;
• Минимальный ток срабатывания контакта: 10 мА;
• Материал контактов: сплав AgNi с опцией золочения для улучшения стойкости к низким токам;
• Рабочий температурный диапазон: от -40 C до +70 C;
• Тип монтажа: установка в цоколь (подходит под розетки серий 94.04, 94.14);
• Срок службы: до 106 механических операций, до 105 электрических операций при номинальной нагрузке;
• Размеры корпуса: ширина 29 мм, высота 25 мм, глубина 12.4 мм;
• Класс защиты: IP20 (в корпусе), выше — при использовании с закрытым разъёмом;
• Стандарты: соответствие CE, RoHS, UL (в зависимости от партии).

Режимы работы и принципы функционирования

Реле Finder 55.34 8.230.0040 работает на классическом принципе электромагнитного притяжения. При подаче питания на катушку создаётся электромагнитное поле, которое втягивает якорь, механически связанный с контактной группой. Это вызывает переключение всех четырёх контактов из положения «нормально разомкнуто» или «нормально замкнуто» в противоположное. При снятии напряжения возвратная пружина возвращает якорь и контакты в исходное положение. Режимы работы реле можно условно разделить на:

• Нормальный режим ожидания: катушка обесточена, контакты находятся в исходных состояниях.
• Режим срабатывания: при подаче 230 В на катушку происходит втягивание якоря и переключение всех четырёх контактов.
• Режим удержания: при длительной подаче напряжения контакты остаются в переключённом состоянии.
• Режим возврата: при снятии напряжения контакты возвращаются в исходную позицию за счёт силы возвратной пружины.

Дополнительно реле может применяться в импульсных режимах, если управляется прерывистыми сигналами, например, от таймеров или контроллеров. В этом случае оно может работать как логический исполнительный элемент, коммутируя нагрузку в зависимости от управляющего сигнала.

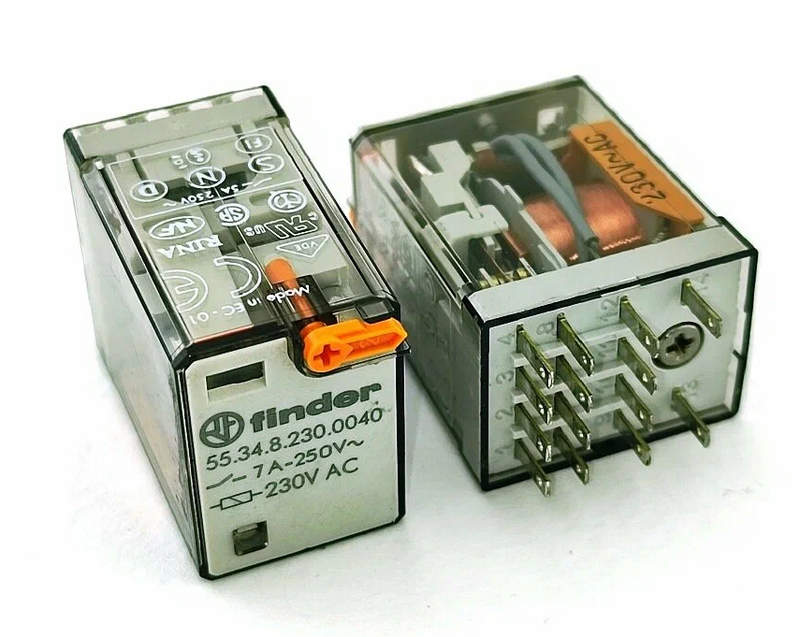

Особенности конструкции и компонентов

Реле изготовлено в пластиковом негорючем корпусе с высокой степенью защиты от пыли и случайного прикосновения. Контактная группа выполнена из посеребрённого или никелевого сплава с возможным напылением из золота (опция), что позволяет добиться высокой стабильности коммутации даже при малых токах или нестабильных цепях управления. Катушка размещена в изолированном отсеке, что исключает влияние внешних электромагнитных помех. Конструкция якоря и пружинного механизма обеспечивает точность срабатывания и стабильную повторяемость циклов даже при интенсивной эксплуатации. Присутствует светодиодная индикация состояния (в некоторых модификациях), что упрощает диагностику и наладку системы. При установке в цоколи возможна комплектация с модулями защиты от перенапряжения и встроенными диодами/варисторами для защиты катушки от обратных выбросов напряжения. Реле полностью совместимо с монтажными розетками Finder серий 94.04 и 94.14, которые обеспечивают простую установку на DIN-рейку, возможность подключения с винтовыми или пружинными зажимами, а также встроенные элементы защиты и индикации. Благодаря наличию четырёх переключающих контактов, одно реле может управлять несколькими цепями одновременно, включая логические сигналы, лампы, катушки магнитных пускателей и т.д. Finder 55.34 может работать в составе сложных релейных блоков и модулей, где требуется надёжная и синхронная коммутация нескольких каналов.

Области применения

Реле Finder 55.34 8.230.0040 успешно применяется в широком спектре задач:

• Системы автоматизации зданий и BMS;
• Устройства управления освещением и вентиляцией;
• Коммутация бытовых и промышленных нагрузок;
• Электрощиты управления и распределения;
• Системы охранной и пожарной сигнализации;
• АСУ ТП и ПЛК-контроллеры;
• Станки и промышленное оборудование;
• Щиты автоматического ввода резерва (АВР);
• Офисное и промышленное оборудование;
• Лифтовые и подъёмные системы.

Таким образом, реле Finder 55.34 8.230.0040 представляет собой надёжный и функциональный элемент систем автоматизации и управления. Благодаря продуманной конструкции, четырём переключающим контактам и возможности работы при стандартном напряжении 230 В, оно подходит как для типовых задач, так и для более ответственных промышленных решений.
