Повышайте эффективность с интерфейсным модулем Siemens SIMATIC DP

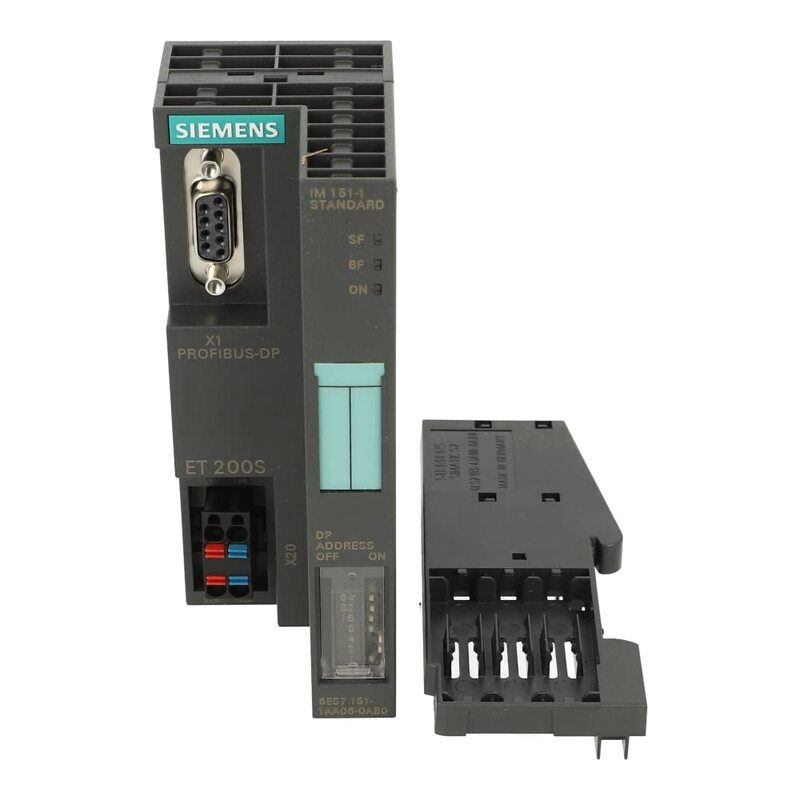

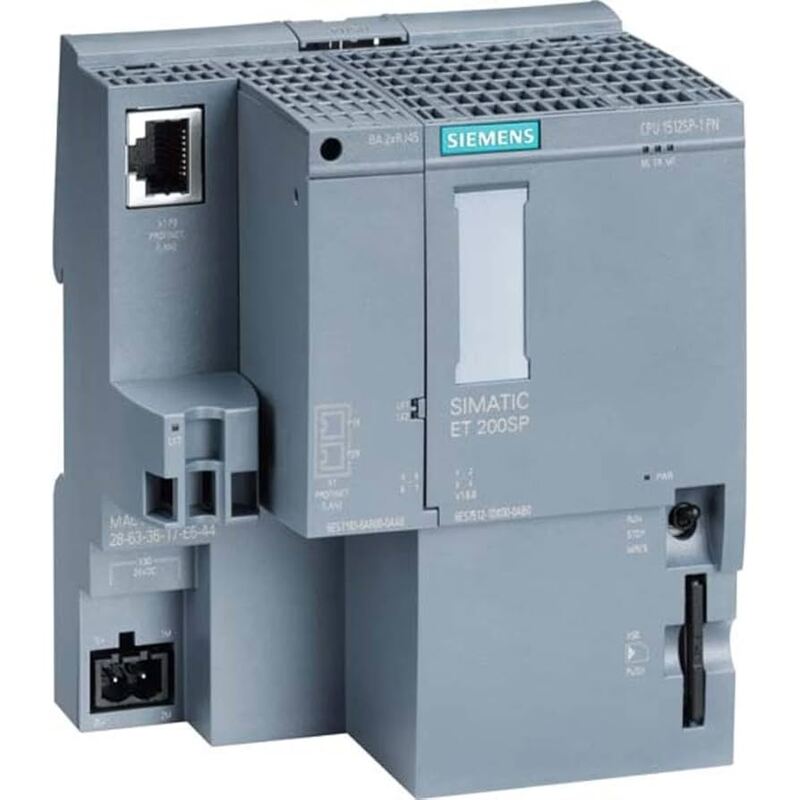

Интерфейсный модуль SIMATIC DP служит для подключения различных устройств, таких как датчики, исполнительные механизмы, моторы, счётчики и другие полевые приборы, к контроллерам семейства SIMATIC S7 посредством стандартизованного протокола Profibus DP (Decentralized Peripherals). Модуль обеспечивает прозрачную передачу данных между центральным контроллером и распределёнными устройствами, позволяя строить распределённые и масштабируемые системы управления.
Режимы работы интерфейсного модуля SIMATIC DP
Ключевыми режимами работы интерфейсных модулей SIMATIC DP являются:
- Режим мастера (Master mode) — модуль функционирует как главный контроллер сети Profibus DP, управляя обменом данными с подчинёнными устройствами. В этом режиме реализуются циклические обмены, поддерживается диагностика и контроль сети.
- Режим подчинённого устройства (Slave mode) — модуль выступает в роли ведомого устройства, принимая команды и передавая данные мастеру. Такой режим характерен для удалённых модулей, расширяющих возможности центрального контроллера.
- Режим мониторинга (Monitor mode) — используется для контроля и анализа трафика в сети Profibus DP без участия в активном обмене, что полезно для диагностики и тестирования.
- Режим программирования (Programming mode) — позволяет загружать и обновлять программное обеспечение модуля, а также выполнять настройку параметров связи.
Принципы работы интерфейсного модуля SIMATIC DP
Принцип функционирования интерфейсного модуля SIMATIC DP базируется на стандарте Profibus DP, который обеспечивает высокоскоростной обмен данными в автоматизированных системах. Основные этапы работы:
- Инициализация сети — при запуске модуля происходит самотестирование, установка параметров связи, определение топологии и адресации устройств.
- Циклический обмен данными — модуль регулярно обменивается с контроллером актуальными значениями входных и выходных данных, что обеспечивает синхронизацию процесса управления и обратной связи.
- Обработка аварийных сообщений — при возникновении ошибок или неисправностей модуль передаёт аварийные сигналы, что позволяет оперативно выявлять и устранять проблемы в системе.
- Диагностика и мониторинг — модуль собирает и передаёт информацию о состоянии сети, что облегчает техническое обслуживание и профилактику.
- Поддержка различных профилей устройств — модуль может работать с широким спектром периферийных устройств благодаря гибкой настройке протокола.
Технические характеристики интерфейсных модулей SIMATIC DP
Ниже приведены ключевые технические параметры, которые характеризуют возможности и особенности интерфейсных модулей Siemens SIMATIC DP:
- Протокол связи: Profibus DP (IEC 61158, EN 50170);
- Максимальная скорость передачи данных: до 12 Мбит/с;
- Количество поддерживаемых подчинённых устройств: до 125 в одной сети;
- Тип подключения: винтовые или быстрозажимные клеммы для шины Profibus DP;
- Напряжение питания: обычно 24 В постоянного тока (DC);
- Потребляемая мощность: зависит от конкретной модели, обычно в диапазоне 1–5 Вт;
- Температурный диапазон эксплуатации: от −25 C до +60 C, в некоторых моделях расширенный диапазон;
- Степень защиты корпуса: IP20 для стандартных модулей;
- Размеры и монтаж: стандартизированный форм-фактор для установки на DIN-рейку в распределительном шкафу;
- Индикация состояния: светодиоды для отображения состояния питания, связи, ошибок;
- Средства диагностики: встроенные функции самотестирования, диагностики связи и устройств;
- Поддержка протоколов безопасности: в некоторых моделях реализованы механизмы для безопасной передачи данных и защиты от несанкционированного доступа.
Особенности конструкции интерфейсного модуля SIMATIC DP
Интерфейсные модули SIMATIC DP имеют модульную конструкцию, обеспечивающую удобство установки и замены. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям и промышленным условиям. Модули снабжены:
- Разъёмом для подключения Profibus DP, оснащённым специальными контактами и экранированием для минимизации электромагнитных помех;
- Клеммной колодкой для питания и сигналов управления;
- Светодиодной индикацией состояния для быстрого визуального контроля;
- Возможностью установки дополнительных защитных и коммутационных элементов;
- Совместимостью с другими модулями SIMATIC S7, что позволяет строить сложные конфигурации.
Области применения интерфейсных модулей Siemens SIMATIC DP
Благодаря своей надёжности, универсальности и высокой скорости обмена данными, интерфейсные модули SIMATIC DP находят применение в широком спектре промышленных автоматизированных систем:
- Машиностроение — управление станками и сборочными линиями;
- Энергетика — мониторинг и управление энергетическим оборудованием;
- Транспорт — системы управления движением и сигнализацией;
- Химическая промышленность — контроль технологических процессов;
- Пищевая и фармацевтическая отрасли — автоматизация производств с жёсткими требованиями к гигиене и точности;
- Инфраструктурные объекты — управление зданиями, лифтами, системами вентиляции и отопления.
Таким образом, интерфейсные модули Siemens SIMATIC DP играют важную роль в современных системах промышленной автоматизации, обеспечивая эффективную и надёжную связь между центральными контроллерами и распределёнными устройствами. Их режимы работы, основанные на стандарте Profibus DP, позволяют гибко настраивать и управлять сетями различного масштаба. Высокие технические характеристики, продуманная конструкция и широкая область применения делают эти модули незаменимыми в самых разных отраслях промышленности. Использование интерфейсных модулей SIMATIC DP позволяет повысить производительность, уменьшить время простоя оборудования и обеспечить высокое качество автоматизированного управления.
