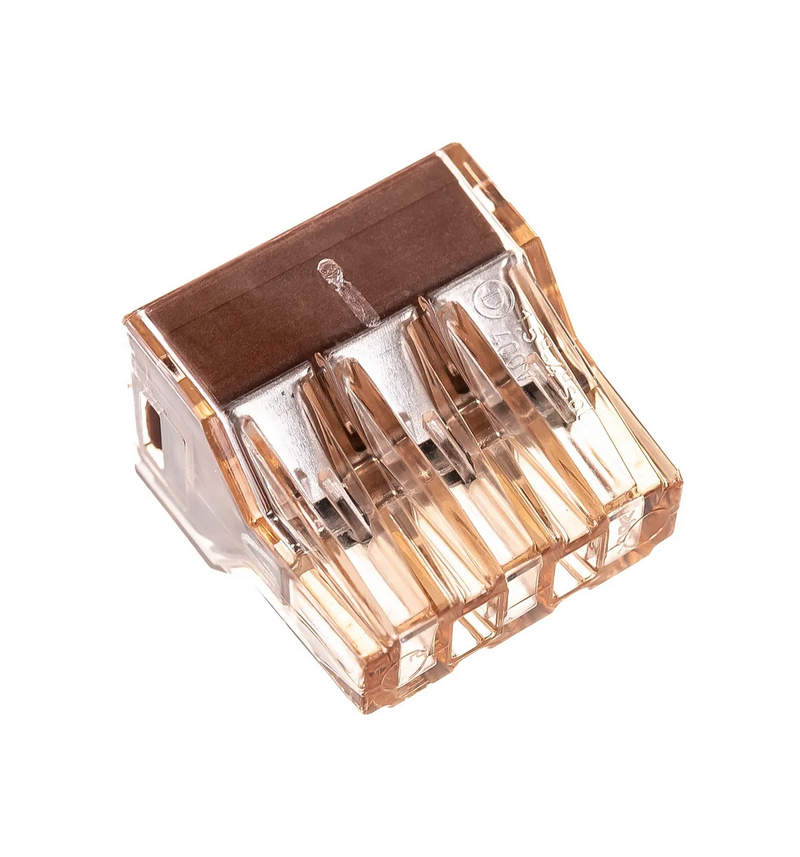

Почему специалисты выбирают клемму WAGO 6

Клеммные зажимы серии WAGO давно зарекомендовали себя как надежные и удобные средства для монтажа и соединения электрических проводников в различных сферах — от бытовой электропроводки до промышленной автоматизации. Среди линейки WAGO особое место занимают клеммы с индексом «6», обозначающие изделия, рассчитанные на сечение проводника до 6 мм2. Такие клеммы предназначены для коммутации силовых цепей, цепей освещения и других нагрузок с высоким током.

Технические характеристики клемм WAGO 6

Клеммные зажимы WAGO 6 мм2 разрабатываются для быстрого, безопасного и повторяемого соединения медных проводников. Ключевые технические параметры включают:

• Номинальное сечение подключаемых проводов: от 0,5 до 6 мм2 (в зависимости от конкретной модели);
• Типы проводников: одножильные, многожильные, гибкие с наконечниками или без;
• Номинальный ток: до 41 А;
• Номинальное напряжение: до 450 В для большинства моделей;
• Температурный диапазон эксплуатации: от -35C до +85C;
• Способ подключения: нажимной (Push-in CAGE CLAMP), рычажковый (LEVER), пружинный зажим;
• Количество подключаемых проводов: от 2 до 5 в одной клемме;
• Материал корпуса: поликарбонат или полиамид, устойчивый к УФ, горению и механическим нагрузкам;
• Контактный элемент: медь или латунь с антикоррозийным покрытием (олово, никель);
• Цветовая маркировка: варианты исполнения с различными цветами для упрощения группировки и маркировки;
• Монтаж: на DIN-рейку или свободное размещение (в распределительных коробках).

Клеммы WAGO 6 обеспечивают надежное соединение с минимальными потерями на переходном сопротивлении, исключают необходимость зачистки изоляции на длинные участки и позволяют выполнять подключения даже в ограниченном пространстве.

Принцип работы и конструктивные особенности

Клеммы WAGO с номиналом 6 мм2 чаще всего используют один из следующих механизмов подключения: рычаг, пружинный зажим или систему Push-in CAGE CLAMP. Каждый из этих методов отличается конструкцией и удобством эксплуатации. Push-in CAGE CLAMP — это система, основанная на предварительно натянутой контактной пружине. Чтобы подключить провод, достаточно вставить его в отверстие до упора: пружина автоматически зажимает жилу, обеспечивая надежный контакт. Такой способ идеально подходит для одножильных и многожильных проводов с наконечником. Рычажковая система (LEVER) представляет собой модифицированную конструкцию, в которой пружина активируется вручную при помощи рычага. Пользователь поднимает рычаг, вставляет проводник и затем опускает его, фиксируя жилу. Этот механизм особенно удобен для повторного подключения, а также для работы с гибкими проводами без наконечников. Пружинный зажим с боковым вводом — классическая конструкция, позволяющая подключать провод, нажимая отверткой на пружину через специальное отверстие. После вставки проводника инструмент извлекается, и пружина захватывает жилу. Корпус клемм спроектирован с учетом изоляционных требований и безопасности, имеет стойкость к высоким температурам и воздействию токов короткого замыкания. Контактные элементы выполнены из антикоррозийных материалов с высоким коэффициентом проводимости, что предотвращает нагрев в точке соединения и увеличивает срок службы узла.

Режимы эксплуатации и условия применения

Клеммы WAGO 6 мм2 используются в самых разных режимах: от стандартной стационарной установки в распределительных коробках до применения в вибронагруженных установках и промышленном оборудовании. Возможны следующие сценарии эксплуатации:

• Постоянная работа в цепях освещения, розеточных групп и силовых нагрузок;
• Коммутация цепей управления и сигнализации в шкафах автоматизации;
• Использование в щитах распределения питания;
• Подключение клемм к электрооборудованию в ограниченном пространстве;
• Работа в условиях вибрации, при частых включениях/отключениях цепей;
• Монтаж в уличных и промышленных условиях, включая холодные или жаркие климатические зоны.

Большинство моделей клемм WAGO допускают многократное подключение и переподключение проводников, что удобно при пусконаладке, модернизации и техническом обслуживании электроустановок.

Области применения

Благодаря универсальности, клеммы WAGO на 6 мм2 находят применение в самых разных отраслях. Ниже рассмотрим ключевые области их использования:

• Электромонтаж в жилых и коммерческих зданиях;
• Щитовое оборудование и распределительные шкафы;
• Машиностроение и станкостроение;
• Автоматизация технологических процессов;
• Светотехнические системы;
• Возобновляемая энергетика (солнечные и ветровые станции);
• Системы безопасности и видеонаблюдения;
• Железнодорожная техника и транспорт;
• Кораблестроение и судовая электрика;
• Промышленные холодильные и вентиляционные установки.

Такая широкая область применения обусловлена надежностью, простотой монтажа и универсальностью клемм WAGO.

Таким образом, клеммы WAGO на 6 мм2 представляют собой современное, удобное и надежное решение для соединения проводников в условиях, требующих высокой токовой нагрузки и повышенной надежности контакта. Благодаря продуманной конструкции, нескольким вариантам механизма подключения и широкому диапазону применений, они становятся универсальным элементом в арсенале любого монтажника или инженера-электрика.
