Почему соединители WAGO стали выбором профессиональных электромонтажников

Современные электроустановки всё чаще требуют быстрого, надёжного и безопасного подключения проводов без использования пайки, винтовых соединений или специальных инструментов. На фоне возрастающих требований к электромонтажу особое значение приобретают клеммные соединители — компактные и функциональные элементы, позволяющие эффективно соединять проводники различного типа и сечения. Среди широкого спектра решений, представленных на рынке, особого внимания заслуживает продукция компании WAGO — немецкого производителя, специализирующегося на разработке и выпуске клеммных систем, основанных на уникальной технологии пружинного зажима.

Технические характеристики

Соединители проводов WAGO представлены широким модельным рядом, включая как многоразовые, так и одноразовые изделия. В целом, для большинства серийных моделей характерны следующие параметры:

• Номинальное напряжение: до 450 В;
• Максимальный номинальный ток: до 32 А;
• Диапазон допустимого сечения подключаемых проводов: от 0,08 мм2 до 4 мм2 (для многожильных) и до 6 мм2 (для одножильных);
• Рабочая температура: от –40 C до +85 C, для некоторых моделей до +105 C;
• Материал контактной пружины: легированная нержавеющая сталь с антикоррозийным покрытием;
• Материал корпуса: поликарбонат или полиамид, устойчивый к нагреву, УФ-излучению и возгоранию (в соответствии с UL94 V0);
• Количество подключаемых проводов: от 2 до 8 (в зависимости от модели);
• Тип подключения: с нажимным (рычажковым) или безрычажковым пружинным механизмом.

Некоторые модели, такие как серия 221, поддерживают подключение как медных, так и алюминиевых проводов, при соблюдении определённых условий (например, применение специальной пасты).

Принцип действия и режимы работы

Основной принцип действия соединителей WAGO базируется на использовании пружинного зажимного механизма. При подключении проводника пружина внутри корпуса создаёт стабильное контактное давление, обеспечивая надёжный и долговечный контакт между металлическими поверхностями. В зависимости от конструкции различают два основных режима подключения:

• Пассивный режим без открывающего элемента — используется в одноразовых соединителях, например, серии 773 или 2273. Для подключения провода необходимо просто ввести его в отверстие, при этом пружина автоматически защёлкивается и удерживает жилу. Демонтаж не предусмотрен или допускается только с частичным разрушением корпуса.

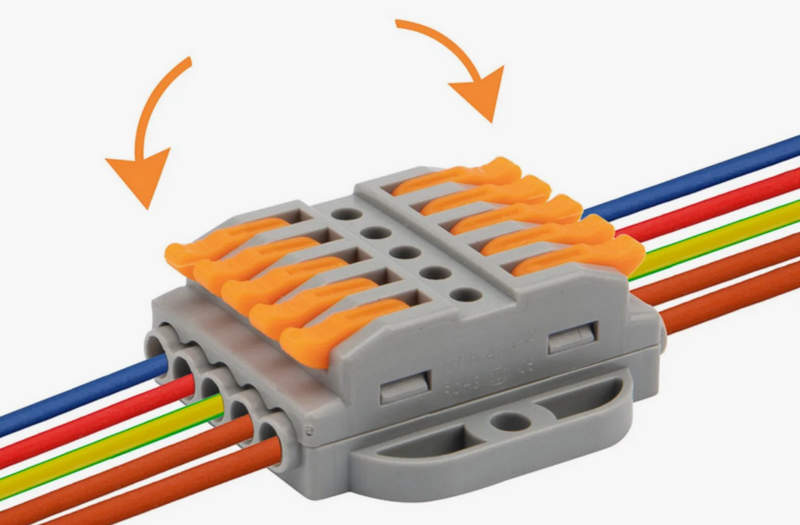

• Активный режим с рычажковым механизмом — реализован в многоразовых соединителях серий 221 и 222. Поднятие рычага освобождает пружину, что позволяет легко ввести или извлечь провод. После опускания рычага пружина прижимает жилу, обеспечивая стабильное соединение. Такие модели подходят как для временных, так и для постоянных соединений.

Важно отметить, что пружинная технология компенсирует температурные расширения и вибрационные нагрузки, снижая риск ослабления контакта со временем. Это делает соединители WAGO особенно надёжными в условиях динамической эксплуатации.

Особенности конструкции соединителей WAGO

Корпус каждого соединителя выполнен из негорючего полимерного материала, устойчивого к механическим повреждениям и термическим нагрузкам. Для упрощения визуального контроля подключения корпуса часто делают полупрозрачными, что позволяет оценить глубину ввода проводника. Кроме того, у большинства моделей имеются специальные монтажные гнёзда, что облегчает их установку в распределительные коробки, на DIN-рейки или внутри модульных конструкций. Контактный механизм представляет собой тщательно рассчитанную систему изогнутой пружины, выполненной из хромоникелевой стали. Такая пружина создаёт высокое контактное давление даже при минимальном сечении провода. При этом форма контакта снижает вероятность окисления, а постоянное давление предотвращает вытягивание жилы при внешних нагрузках.

Модели с рычагом позволяют легко выполнять монтаж без использования отвёртки. Достаточно поднять рычажок, вставить оголённый провод и вернуть рычаг в исходное положение. Эта технология существенно экономит время при монтаже и даёт возможность многократного использования соединителя, что особенно важно при сборке временных схем или прототипов. Некоторые модификации дополнительно оснащаются пастой для подключения алюминиевых проводов, которые подвержены окислению. Паста защищает контакт от коррозии и обеспечивает стабильную проводимость.

Области применения

Соединители проводов WAGO активно применяются в самых различных сферах электротехники и строительства. Ниже представлены основные направления их использования:

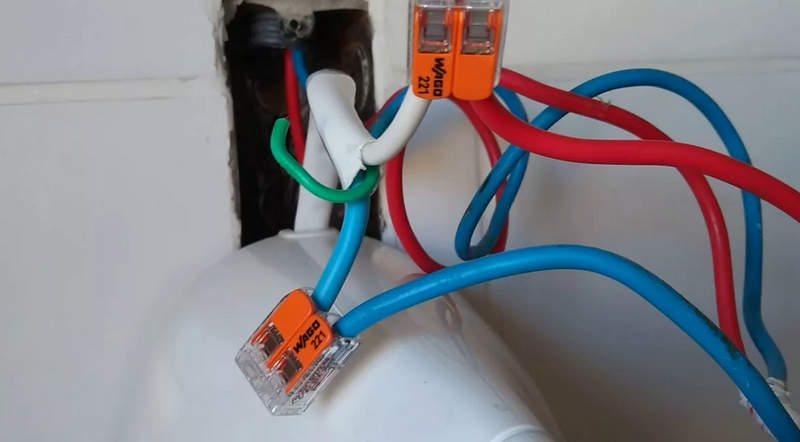

• Жилые и офисные электросети — для подключения розеток, выключателей, осветительных приборов;
• Распределительные коробки — упрощают коммутацию и модернизацию;
• Промышленные установки — для временных и стационарных соединений в шкафах управления;
• Осветительные системы — соединение проводов к светильникам и датчикам;
• Автоматизация зданий — подключение исполнительных устройств и контроллеров;
• Электрощитовое оборудование — коммутация внутри модулей и панелей;
• Прототипирование и монтаж в НИОКР — удобство при сборке схем и их модификации;
• Реконструкция старых сетей — возможность адаптации к существующим алюминиевым проводам.

Покупка соединителей WAGO в компании Олниса

Приобрести оригинальные соединители WAGO различных серий, включая 221, 222, 2273, 243 и другие, вы можете в нашей компании Олниса. Мы предлагаем:

• Актуальные прайс-листы и подробные каталоги с описанием моделей;
• Наличие на складе популярных позиций и поставку под заказ;
• Оперативную доставку по всей России, включая Москву, Санкт-Петербург, Новосибирск и регионы;
• Гибкие условия сотрудничества для монтажных и строительных компаний.
• Стоимость соединителей WAGO — по запросу. Мы предлагаем конкурентные цены как для розничных, так и для оптовых клиентов.

Преимущества использования соединителей WAGO

Применение соединителей WAGO даёт пользователю следующие практические и технические преимущества:

• Экономия времени при монтаже за счёт быстрого подключения без инструмента;
• Надежность контакта даже при вибрациях и температурных колебаниях;
• Возможность многократного использования моделей с рычагами;
• Совместимость с разными типами проводников (медные, алюминиевые, одножильные, многожильные);
• Компактные размеры, позволяющие использовать клеммы в ограниченных пространствах;
• Высокая степень безопасности благодаря самоограничению глубины ввода и негорючим материалам;
• Интуитивно понятная конструкция, не требующая обучения персонала.

Таким образом, соединители проводов WAGO представляют собой современное и эффективное решение для быстрой и надёжной коммутации проводников в различных электрических системах. Основанные на технологии пружинного зажима, они обеспечивают высокую надёжность контакта, простоту установки и безопасность эксплуатации. Благодаря разнообразию моделей, доступных в серийных линейках, соединители WAGO находят применение как в бытовых, так и в промышленных условиях. Возможность подключения различных типов проводов, компактность и многоразовость отдельных моделей делают их универсальным инструментом в арсенале электромонтажника.
