Почему электромонтажники выбирают WAGO 221 6 мм²

Современные электротехнические соединения требуют не только надежности и долговечности, но и простоты установки, универсальности и компактности. Одним из наиболее популярных решений в этой сфере являются клеммы серии WAGO 221, которые стали логичным продолжением успешной линейки 222. Конкретно модель на 6 мм2 — это универсальное и мощное соединительное устройство, предназначенное для коммутации проводников увеличенного сечения в распределительных коробках, щитах и других элементах электросетей. Эта клемма востребована как в профессиональном электромонтаже, так и в частном строительстве благодаря своей надежной конструкции, интуитивному принципу действия и высокой пропускной способности.

Технические характеристики

Клемма WAGO 221 для проводников сечением до 6 мм2 обладает следующими параметрами:

• Номинальное сечение подключаемых проводников: от 0,5 до 6 мм2 для одножильных и многожильных жил; от 0,5 до 4 мм2 для гибких жил с лужением;
• Номинальный ток: до 41 А;
• Номинальное напряжение: 450 В;
• Рабочая температура: от -40C до +85C;
• Количество подключаемых проводников: 2, 3 или 5 (в зависимости от модификации клеммы);
• Корпус: прозрачный поликарбонат, устойчивый к УФ-излучению и механическим повреждениям;
• Тип зажима: рычажный (Spring Lever Clamp);
• Класс защиты: IP20 при установке в стандартной распределительной коробке;
• Соответствие стандартам: IEC 60998, VDE, UL, ENEC;
• Материал токоведущих элементов: луженая медь высокой электропроводности.

Благодаря рычажному механизму, клеммы WAGO 221 позволяют выполнять подключение без использования инструментов, а прозрачный корпус обеспечивает визуальный контроль за положением жил.

Принцип работы и конструктивные особенности

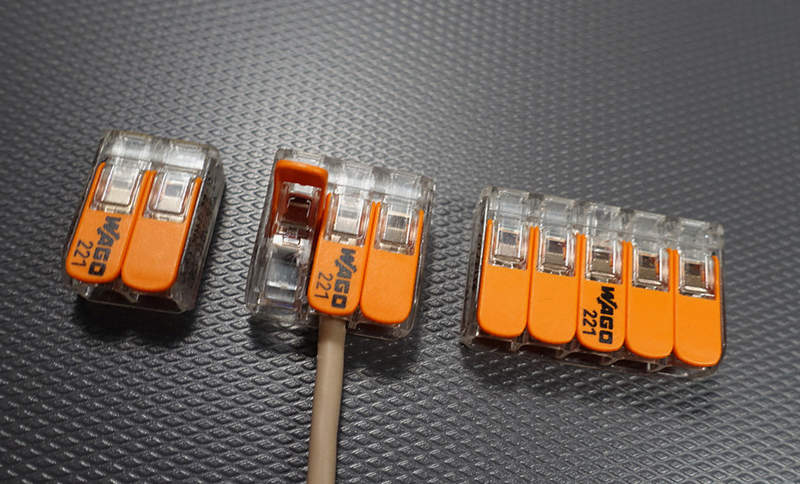

Основу конструкции клеммы WAGO 221 составляет компактный пластиковый корпус, внутри которого расположены пружинные зажимы с рычажным механизмом. Принцип действия основан на использовании пружины с высокой упругостью, которая, в закрытом положении рычага, прижимает токоведущий элемент к жиле проводника, обеспечивая надежный электрический контакт. Установка проводника выполняется следующим образом:

• Рычаг поднимается, открывая зажим.
• Зачищенная жила вставляется в клемму до упора.
• Рычаг опускается, фиксируя жило в контакте.

Особенностью конструкции является универсальность зажима — клемма одинаково хорошо работает как с монолитными, так и с многожильными гибкими жилами. Это особенно важно при работе с различными типами кабельной продукции. Прозрачный корпус позволяет убедиться в том, что жила введена полностью, и зажим установлен корректно. Некоторые модели оснащаются тестовыми отверстиями, что упрощает диагностику без необходимости разбирать соединение. Конструкция исключает выскакивание жил при натяжении кабеля, а защита от короткого замыкания обеспечивается за счет плотного прилегания деталей и отсутствия открытых токоведущих частей.

Режимы эксплуатации

Клемма рассчитана на работу в различных климатических условиях. Материалы корпуса и внутренних элементов сохраняют эксплуатационные свойства при отрицательных температурах, а также устойчивы к кратковременному перегреву. Основные режимы:

• Номинальный режим: работа при напряжении до 450 В и токе до 41 А;
• Повышенная нагрузка: кратковременное превышение номинального тока до 50–55 А (при этом необходимо учитывать температурный режим и снижение ресурса);
• Пониженная температура: эксплуатация при -40C возможна без утраты эластичности материала;
• Повышенная влажность: допустима установка в распределительных коробках с защитой от влаги;
• Механическая нагрузка: устойчивость к вибрациям и натяжению кабелей.

При правильной установке клеммы WAGO 221 на 6 мм2 обеспечивают надежную работу даже в условиях вибрации, например, на промышленных объектах, в системах освещения, щитах автоматизации.

Особенности конструкции устройства

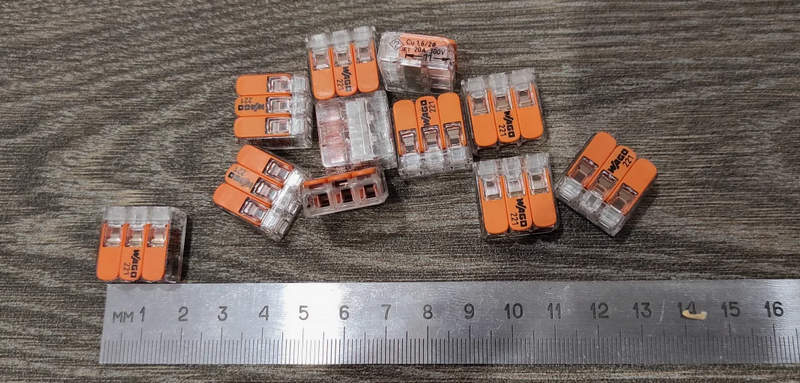

Клеммы WAGO 221 на 6 мм2 имеют увеличенный корпус по сравнению с моделями на 4 мм2, что связано с необходимостью размещения более мощной пружины и увеличенного токоведущего канала. Геометрия корпуса оптимизирована для обеспечения плотной установки в щитах, несмотря на расширенные размеры. Контактный элемент выполнен из луженой меди, что исключает окисление и способствует снижению переходного сопротивления. Использование меди высокой чистоты обеспечивает стабильные параметры тока и надежность соединения в течение всего срока службы. Пружинный зажим имеет форму, обеспечивающую самозатягивание при воздействии внешнего натяжения — это исключает риск ослабления контакта со временем. Качественная фиксация достигается даже при наличии микровибраций или температурных колебаний. Дополнительным конструктивным преимуществом является устойчивое положение рычага в открытом и закрытом состоянии — это удобно при последовательной установке большого количества соединений. Пластик корпуса не крошится при нагрузке, обладает термостойкостью и не подвержен горению (самозатухающий материал, соответствующий классу V0 по UL94).

Области применения

Универсальность и высокая надежность делают WAGO 221 на 6 мм2 востребованным решением для разных сфер. Ниже перечислены основные области применения:

• Электрощитовое оборудование;
• Подключение вводных кабелей и линий освещения;
• Монтаж розеток и распределительных коробок;
• Подключение электроплит, бойлеров и других мощных бытовых приборов;
• Автоматика зданий и систем «умного дома»;
• Промышленная автоматизация;
• Монтаж временных электрических схем (например, на выставках, стройках);
• Обслуживание объектов с ограниченным доступом, где важна быстрая замена соединений.

В целом, клемма WAGO 221 для проводников до 6 мм2 — это эффективное, безопасное и простое решение для создания электрических соединений в бытовых и промышленных системах. Простота использования, высокая проводимость, устойчивость к внешним воздействиям и универсальность применения делают её неотъемлемым элементом современного электромонтажа. Благодаря продуманной конструкции и проверенным техническим характеристикам, клеммы WAGO данной серии обеспечивают стабильную и надежную работу электрических сетей, минимизируя риски и ускоряя процесс монтажа. Выбирая клеммы WAGO 221, вы получаете качество, подтверждённое практикой и временем.
