Почему аппаратные решения FANUC лидируют в мире ЧПУ

Компания FANUC (Factory Automation Numerical Control) является одним из мировых лидеров в области промышленной автоматизации и производства систем числового программного управления (ЧПУ). Одной из ключевых составляющих любой системы управления FANUC является её аппаратное обеспечение, или hardware. Надёжность, масштабируемость и высокая производительность аппаратных решений позволяют использовать оборудование FANUC в самых разных сферах: от металлообработки и станкостроения до робототехники и сборки микроэлектронных изделий.

Структура аппаратного обеспечения FANUC

Архитектура оборудования FANUC базируется на модульном принципе, что позволяет пользователю подбирать конфигурацию под конкретные задачи. Типовая система управления FANUC состоит из следующих основных компонентов:

• Центральный процессор (CPU-модуль);
• Система ввода-вывода (I/O-модули);
• Модули интерфейса оператора (панель ЧПУ);
• Память (оперативная, энергонезависимая и расширенная);
• Силовая часть и драйверы сервоприводов;
• Устройства связи и коммуникационные интерфейсы;
• Диагностические и вспомогательные модули.

Каждый из перечисленных блоков играет важную роль в функционировании системы и обеспечивает надёжное управление технологическим процессом.

Центральный процессор

Процессорный модуль (CPU) является основой всей системы. Он обрабатывает управляющие программы, обрабатывает сигналы от датчиков, формирует команды исполнительным механизмам. CPU FANUC, как правило, построен на специализированных контроллерах, отличающихся высокой производительностью и устойчивостью к помехам. Типичный модуль содержит:

• Основной процессор;
• Часы реального времени (RTC);
• Слоты для оперативной и энергонезависимой памяти;
• Встроенные каналы связи с другими модулями (через Backplane);
• Систему аварийной защиты и диагностики.

Процессор взаимодействует с программным обеспечением (например, интерпретирует G-коды), управляет циклами ЧПУ и осуществляет контроль состояний оборудования в реальном времени.

Система ввода-вывода (I/O)

Модули ввода-вывода обеспечивают интерфейс между логикой ЧПУ и физическими устройствами — датчиками, концевыми выключателями, пневмоцилиндрами, приводами и т. д. В зависимости от масштаба системы, применяются:

• Цифровые модули (на 8, 16, 32 каналов);
• Аналоговые модули (для измерения напряжений, токов, температуры);
• Высокоскоростные и прерываемые входы/выходы;
• Специализированные модули для управления осью, шпинделем, гидравликой.

Модули I/O подключаются к CPU по шинной архитектуре (например, FANUC I/O Link, FANUC Backplane Bus), обеспечивая надёжную и быструю передачу сигналов.

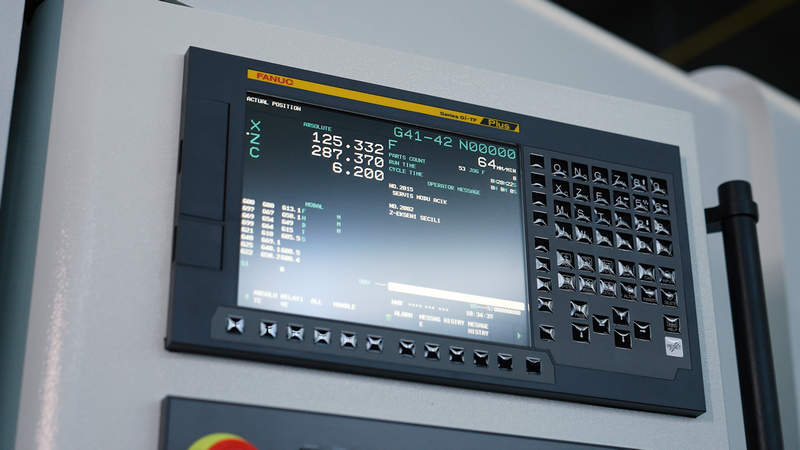

Панель управления и HMI-интерфейсы

Панель оператора или интерфейс человек-машина (HMI) обеспечивает визуализацию процессов и взаимодействие с оператором. В стандартную конфигурацию входят:

• ЖК-экран (монохромный или цветной, до 15 дюймов);
• Клавиатура с управляющими кнопками (Cycle Start, Feed Hold, Reset);
• USB/CF-картридеры для загрузки программ;
• Сенсорные экраны (в новых моделях);
• Интерфейсные разъёмы для подключения внешних устройств.

Панель может быть встроенной или выносной, с возможностью программирования и кастомизации интерфейса в зависимости от требований пользователя.

Память и хранение данных

Аппаратная архитектура FANUC предусматривает несколько уровней хранения данных:

• RAM (оперативная память) — для временного хранения текущих значений переменных, регистров и буфера команд;
• SRAM или DRAM с батарейным питанием — сохраняет параметры и программы при выключении питания;
• Flash-память — для хранения управляющих программ, системных параметров и прошивок;
• Карты Compact Flash и USB-носители — для внешней загрузки и архивации данных.

В зависимости от серии ЧПУ, объём памяти может варьироваться от 128 КБ до нескольких мегабайт, что определяет сложность поддерживаемых управляющих программ.

Силовая часть и драйверы приводов

Отдельную важную часть аппаратной конфигурации составляют модули управления приводами — сервосистемы, шпиндельные усилители и блоки питания. Они служат для:

• Преобразования управляющих сигналов в аналоговые/импульсные команды;
• Управления вращением и положением сервомоторов;
• Контроля ускорения, замедления и поддержания скорости;
• Обратной связи по датчикам положения (энкодеры, тахогенераторы).

Сервоприводы FANUC соединяются с CPU через сервоканалы, а сами модули драйверов устанавливаются в стойке с учетом вентиляции и теплоотвода.

Принципы функционирования оборудования FANUC

Работа аппаратной части FANUC основана на жёсткой синхронизации всех модулей с использованием системной шины и единого временного цикла. Все действия, начиная с считывания сигналов с датчиков, интерпретации управляющей программы и до вывода команд на исполнительные устройства, выполняются в реальном времени. CPU получает команды из памяти, декодирует их и отправляет управляющие сигналы на исполнительные модули. При этом данные о состоянии системы, положении осей, состоянии шпинделя и прочих параметрах поступают в CPU по каналам обратной связи, что позволяет реализовать замкнутый контур управления (Closed Loop Control). При возникновении ошибок задействуется модуль диагностики, который генерирует коды неисправностей и отображает их на HMI.

Режимы работы

Система FANUC поддерживает несколько основных режимов функционирования:

• MDI (Manual Data Input) — ручной ввод управляющих команд;
• AUTO — автоматическое выполнение программы;
• EDIT — режим редактирования управляющих программ;
• JOG — пошаговое перемещение осей с панели управления;
• HANDLE — управление с энкодера-маховика;
• ZERO RETURN — возврат в нулевую позицию;
• DRY RUN — проверка программы без движения осей;
• BACKGROUND EDIT — параллельное редактирование во время выполнения цикла.

Переход между режимами возможен с панели оператора в зависимости от конфигурации.

Таким образом, аппаратное обеспечение FANUC представляет собой надёжную, гибкую и мощную платформу для построения систем числового программного управления и промышленной автоматизации. Модульный подход, высокая производительность процессоров, развитая система ввода-вывода и поддержка промышленных протоколов делают решения FANUC универсальными для широкого спектра задач. Понимание архитектуры и принципов работы аппаратной части FANUC позволяет не только эффективно эксплуатировать оборудование, но и проектировать надёжные автоматизированные комплексы с высокой точностью, безопасностью и производительностью.
