Пневматическое бустерное реле Fairchild 4500A 4500-90 — ускорение управления исполнительной арматурой

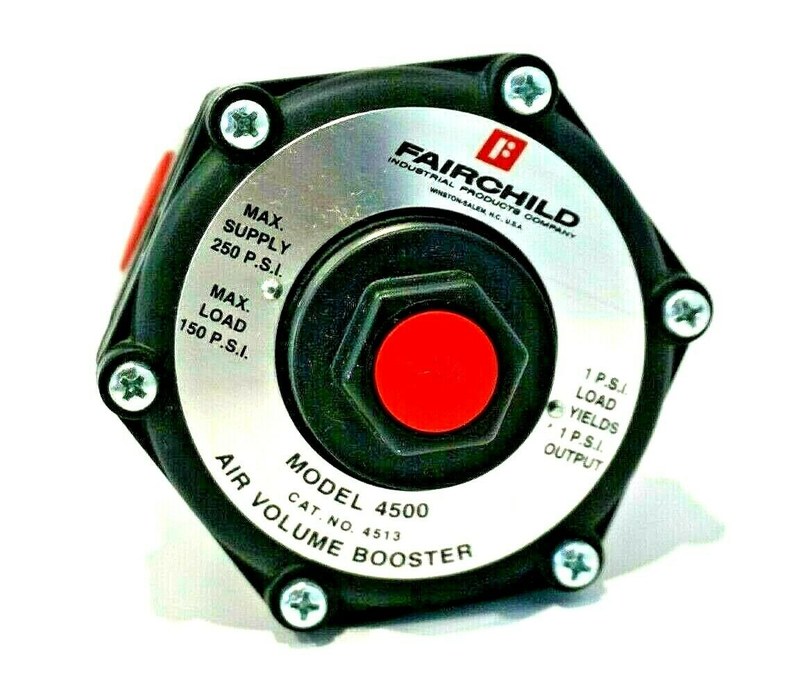

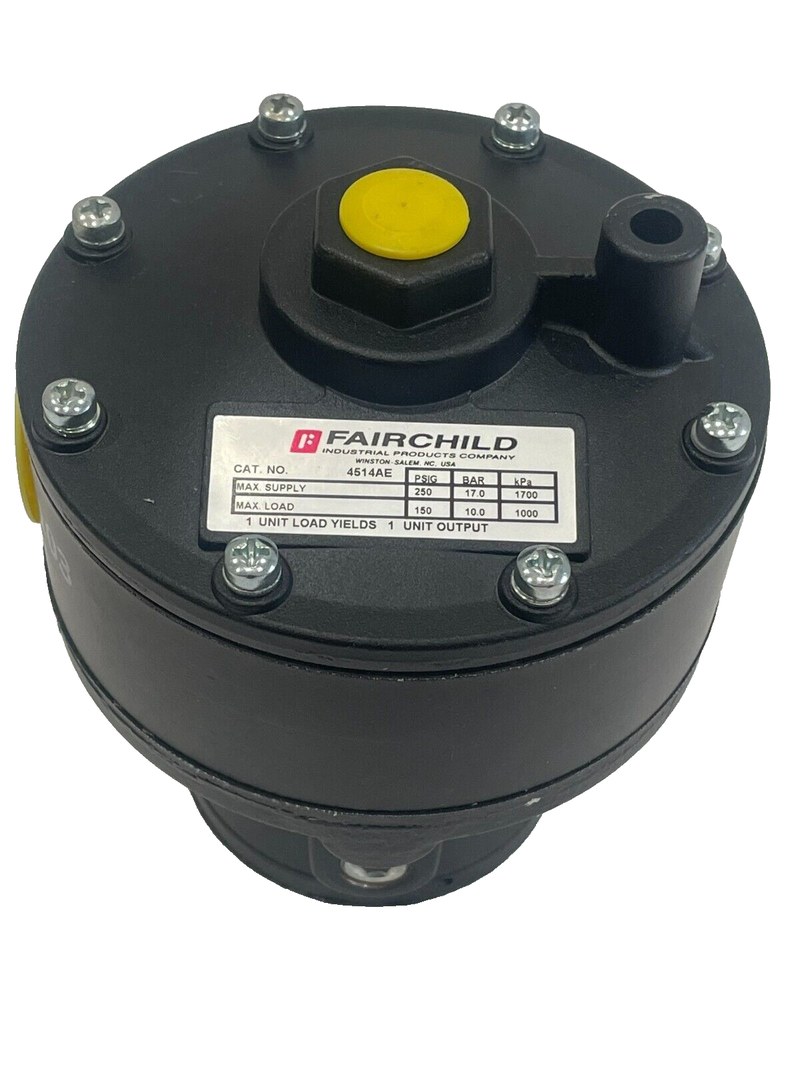

Fairchild 4500-90 — обозначение промышленного пневматического бустерного реле, относимого к оборудованию семейства Fairchild 4500. Такие устройства предназначены для увеличения расхода сжатого воздуха, поступающего к пневматическому исполнительному механизму, и сокращения времени изменения его положения. Пневматические бустеры применяются совместно с позиционерами регулирующих клапанов и мембранными либо поршневыми приводами. Управляющий сигнал определяет требуемое давление, а бустер обеспечивает подачу или сброс дополнительного объема воздуха, необходимого для быстрого перемещения исполнительного элемента.

Технические характеристики

Функциональные показатели пневматических бустеров Fairchild определяются рабочим давлением, расходными характеристиками и конструкцией управляющих камер. Основные сведения о рассматриваемом изделии:

• производитель — Fairchild Industrial Products,
• категория — пневматическое бустерное реле,
• серия — 4500A,
• обозначение изделия — 4500-90,
• рабочая среда — сжатый воздух,
• назначение — увеличение расхода управляющего воздуха,
• тип управления — пневматический,
• основные функции — подача и сброс воздуха,
• способ взаимодействия с приводом — через пневматическую линию,
• тип исполнительной системы — мембранная,
• область эксплуатации — промышленная регулирующая арматура,
• необходимость электрического питания — отсутствует.

Особенности конструкции

Пневматическое бустерное реле Fairchild семейства 4500 предназначено для установки в линию управления исполнительным механизмом. Конструкция включает корпус с пневматическими каналами, чувствительную мембранную систему и регулирующие клапанные элементы. В устройстве предусмотрены отдельные функциональные соединения для питающего воздуха, управляющего сигнала и выхода к исполнительному механизму. Такая архитектура позволяет разделить малорасходную управляющую линию и силовой воздушный поток. Внутренний чувствительный узел реагирует на разность давления между управляющим сигналом и выходом. При возникновении отклонения клапанный механизм изменяет свое положение, увеличивая подачу или сброс воздуха.

Области применения

Пневматические бустерные реле Fairchild используются в технологических установках с регулирующей арматурой и исполнительными механизмами значительного объема. Основные направления эксплуатации:

• пневматические регулирующие клапаны,
• позиционеры промышленной арматуры,
• химические технологические установки,
• нефтеперерабатывающее оборудование,
• газовые технологические линии,
• энергетические системы,
• промышленные трубопроводные узлы,
• оборудование регулирования давления,
• крупные мембранные приводы,
• автоматизация производственных процессов,
• системы управления расходом,
• технологические регулирующие контуры,
• пневматические исполнительные механизмы,
• оборудование нефтехимических предприятий,
• системы дистанционного управления арматурой.

Компания «Олниса» осуществляет поставки пневматического оборудования Fairchild для промышленной автоматизации. В ассортимент входят компоненты управления сжатым воздухом, применяемые в регулирующей арматуре, технологических установках и пневматических исполнительных системах.

Преимущества

Эксплуатационные достоинства пневматических бустеров Fairchild связаны с повышением быстродействия исполнительных механизмов и использованием энергии сжатого воздуха. К основным преимуществам относятся:

• сокращение времени перемещения пневматического привода,
• повышение динамической реакции регулирующей арматуры,
• возможность работы с крупными исполнительными камерами,
• уменьшение расходной нагрузки на позиционер,
• отсутствие необходимости отдельного электрического питания,
• удобство интеграции в существующие пневматические линии,
• простота механического взаимодействия с исполнительным механизмом,
• возможность применения в промышленных регулирующих системах,
• надежность при использовании подготовленного воздуха,
• снижение задержки реакции исполнительной арматуры,
• универсальность для различных технологических процессов,
• возможность повышения устойчивости управления при правильной настройке,
• практичность стационарной эксплуатации,
• долговечность при соблюдении допустимых давлений,
• удобство обслуживания пневматических соединений.

Таким образом, Fairchild 4500-90 относится к пневматическим бустерным реле, предназначенным для увеличения расхода сжатого воздуха в системах управления исполнительной арматурой. Оборудование применяется совместно с пневматическими приводами и позиционерами. Использование бустерного принципа позволяет уменьшать время изменения положения регулирующего клапана без обязательного увеличения расходной способности управляющего позиционера. Для конкретного исполнения необходимо учитывать подтвержденные параметры давления, расхода и механических соединений. Компания «Олниса» поставляет пневматическое оборудование Fairchild для промышленных предприятий и технологических установок. Бустерные реле и компоненты управления сжатым воздухом входят в ассортимент промышленной продукции компании.
