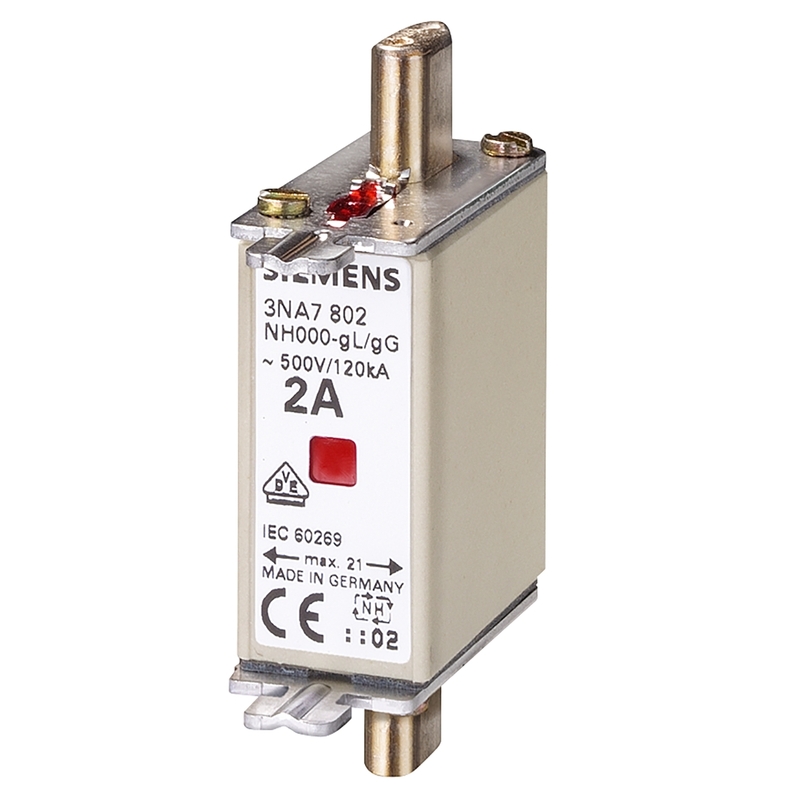

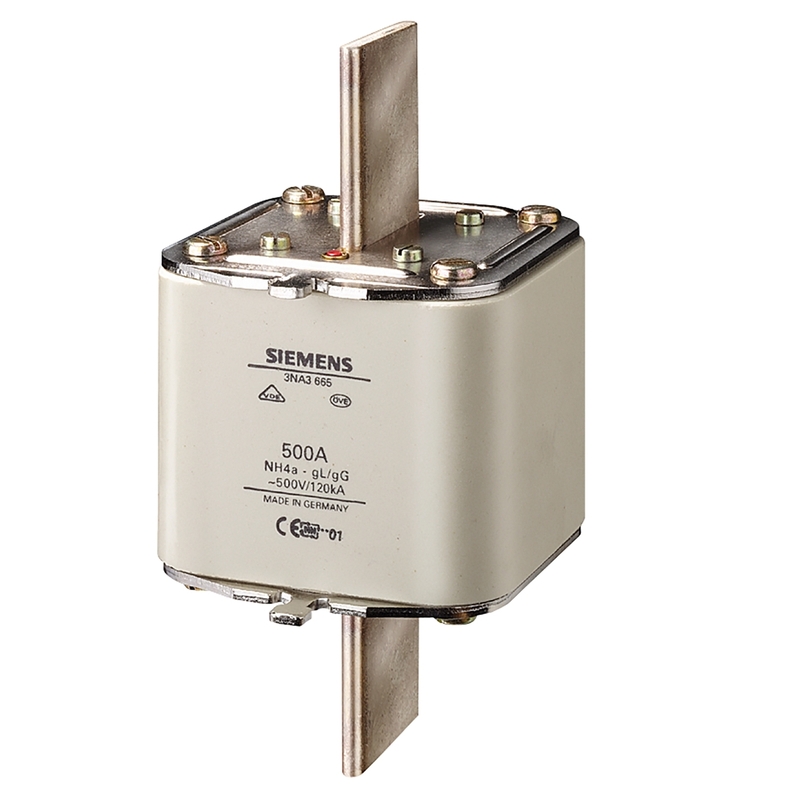

Плавкие вставки Siemens: надёжная защита электрических цепей в промышленных и энергетических системах

Плавкие вставки Siemens используются в качестве основного элемента защиты электрических цепей от токов короткого замыкания и перегрузок. Эти устройства входят в состав предохранителей и коммутирующих аппаратов, обеспечивая мгновенное отключение при возникновении аварийных режимов.

Благодаря высокой надежности, точности срабатывания и долговечности, вставки Siemens находят широкое применение в промышленности, энергетике, на транспорте и в распределительных щитах гражданской инфраструктуры. Компания предлагает обширный ассортимент плавких вставок различных габаритов, номиналов и стандартов, включая изделия серии SENTRON, отвечающие международным требованиям IEC и DIN.

Технические характеристики

Ниже рассмотрим ключевые технические параметры плавких вставок Siemens:

• Номинальные токи: от 2 до 1600 А;
• Номинальное напряжение: до 690 В AC, 440 В DC (в зависимости от серии);
• Стандарты исполнения: DIN 43620, IEC 60269, VDE 0636, UL;
• Вид вставки: NH, D0, D (Diazed), габариты 000–3;
• Типы ограничения тока: полнопредельные (gG/gL), полупроводниковые (aR), моторные (aM);
• Материал корпуса: керамика высокой прочности, наполнитель — кварцевый песок;
• Время срабатывания: от 10 мс при КЗ до нескольких секунд при перегрузке;
• Рабочая температура: от –25 до +55 °C;
• Возможность визуального контроля срабатывания (индикаторы);
• Совместимость с держателями Siemens 3NA, 3ND, 5SH и другими сериями.

Особенности конструкции устройств

Плавкие вставки Siemens изготавливаются на основе надёжной и проверенной технологии, в которой роль размыкающего элемента выполняет специально разработанная проволочная или полосовая вставка из серебряного или медного сплава. Она помещена в термостойкий керамический корпус, заполненный кварцевым песком, который эффективно гасит дугу при срабатывании. Контактные ножи или винтовые базы вставок стандартизированы по типоразмерам NH и D, что обеспечивает их совместимость с предохранительными держателями различных производителей. Многие модели оснащены встроенным индикатором срабатывания, позволяющим быстро выявить перегоревший элемент.

Области применения

Ключевыми направлениями использования плавких вставок Siemens являются:

• Электрораспределительные щиты в жилых, общественных и промышленных зданиях;
• Главные и распределительные щиты на промышленных предприятиях;
• Защита трансформаторов, электродвигателей и генераторов;
• Обеспечение безопасности в системах управления и автоматизации;
• Энергетические подстанции и распределительные сети среднего напряжения;
• Инфраструктура транспорта: железнодорожные системы, метро, авиационные терминалы;
• Солнечные и ветровые электростанции, инверторные блоки.

Компания «Олниса» является поставщиком оригинальных плавких вставок Siemens и сопутствующего электротехнического оборудования на территории России. Специалисты компании предоставляют технические консультации по выбору устройств защиты, помогают в расчёте номиналов и подборе держателей, а также обеспечивают совместимость с остальными компонентами щитового оборудования. Благодаря широкой складской программе и развитой логистике «Олниса» осуществляет быструю доставку продукции по всей стране, включая отдалённые регионы.

Преимущества вставок

Ключевыми достоинствами плавких вставок Siemens являются:

• Высокая точность срабатывания и селективность защиты;
• Надёжность даже при многократных скачках напряжения и токах КЗ;
• Универсальность и совместимость с держателями различных типов;
• Возможность визуального контроля работоспособности (индикаторы);
• Соответствие международным стандартам IEC, VDE, UL;
• Долговечность и термостойкость керамического корпуса;
• Компактные габариты и стандартизированные размеры;
• Простота замены и обслуживания;
• Экономичность в эксплуатации по сравнению с автоматами высокой мощности;

Таким образом, плавкие вставки Siemens являются важным элементом системы электрозащиты, обеспечивая надёжное отключение при перегрузках и коротких замыканиях. Благодаря качественным материалам, соответствию международным стандартам и продуманной конструкции, они активно применяются как в бытовых, так и в промышленных и энергетических объектах.
