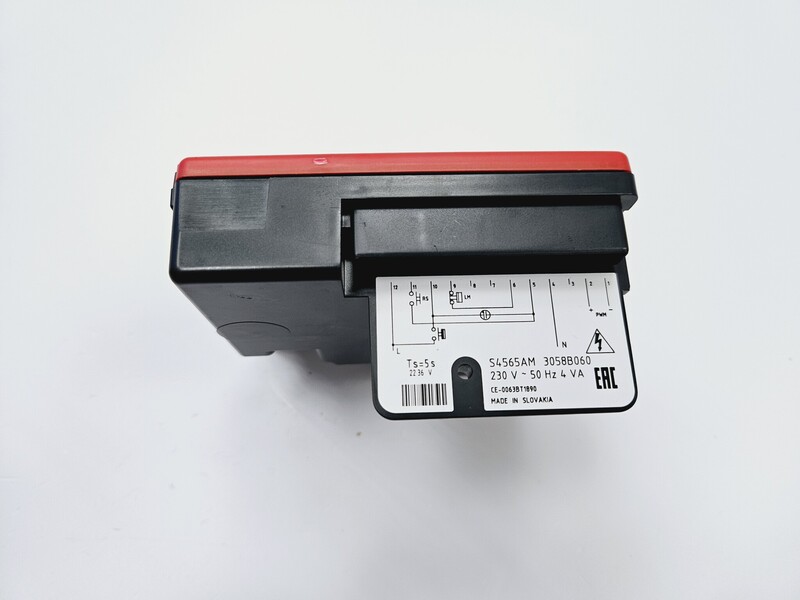

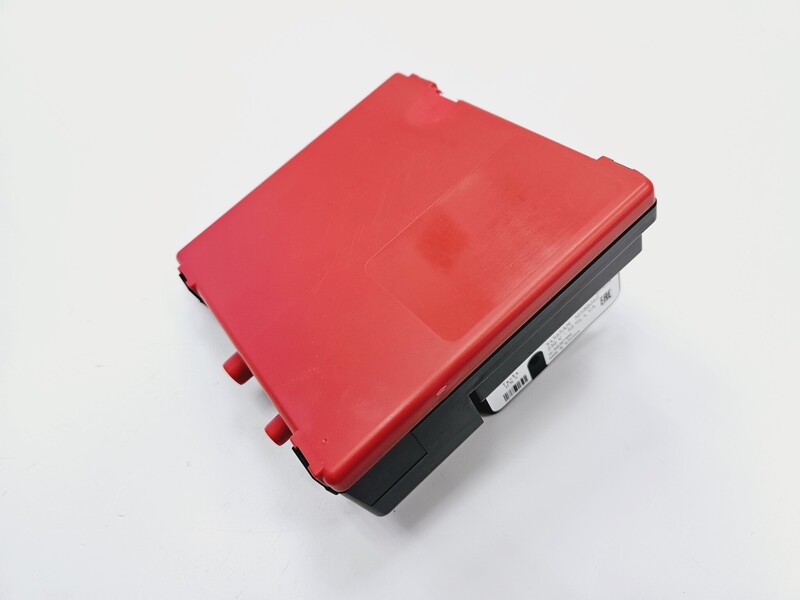

Плата розжига S4565AM3058 от Honeywell — надёжность во всём цикле работы

Современные системы отопления и газоснабжения требуют высокой надежности и безопасности при эксплуатации. Одним из ключевых компонентов любой газовой системы является плата розжига, которая обеспечивает автоматический или ручной зажигание газовых горелок, а также контроль за исправностью системы. Honeywell — одна из ведущих мировых компаний, специализирующихся на производстве автоматических систем управления и безопасности для отопительных систем, промышленности и бытового оборудования. Модель S4565AM3058 представляет собой плату розжига, предназначенную для автоматизации процесса зажигания газовых горелок и контроля их исправности.

Конструкция и технические характеристики

Плата розжига Honeywell S4565AM3058 выполнена на базе современной электронной компоненты, включающей в себя микросхемы управления, силовые элементы, драйверы электродов и датчики. Обычно плата имеет компактные размеры, что облегчает её монтаж внутри корпусных элементов газовых устройств. Компоненты платы:

• Микросхема управления: обеспечивает контроль за всеми процессами розжига, проверку исправности свечи зажигания, контроля пламени и других датчиков.
• Искровой разрядник (электрод зажигания): генерирует высоковольтные искры для зажигания газа.
• Датчики пламени и температуры: позволяют системе определить наличие пламени и температуру внутри камеры сгорания.
• Электрод зажигания: служит для создания искры, зажигающей газовую смесь.
• Компоненты защиты: тиристоры, диоды, предохранители, обеспечивающие защиту от перенапряжений, коротких замыканий и других аварийных ситуаций.

Технические параметры:

• Напряжение питания: 220 В переменного тока (часто с внутренней стабилизацией).
• Рабочая температура: от -20C до +50C.
• Габаритные размеры: обычно около 100х80х20 мм (зависит от модели).
• Максимальный ток нагрузки: зависит от конкретной модели и подключенного оборудования.
• Частотный диапазон искрового разряда: примерно 3-5 кВ.

Плата выполнена с использованием современных технологий монтажа на печатной плате с многослойной структурой, что обеспечивает надежность и электромагнитную совместимость. Встроенные схемы самотестирования позволяют своевременно выявлять неисправности и предотвращать аварийные ситуации.

Принцип работы

Работа платы розжига Honeywell S4565AM3058 основана на последовательном выполнении нескольких этапов:

• Инициализация. При включении системы плата проходит процедуру самотестирования, проверяет исправность электродов зажигания, датчиков пламени и питания. Если все компоненты исправны, устройство переходит к следующему этапу.
• Подача питания и подготовка к розжигу. Плата подает команду на включение газовой заслонки/клапана и запускает искровой разрядник для создания искры. В это время происходит контроль за исправностью электродов и наличием искры.
• Зажигание. При подаче напряжения на электрод зажигания генерируется искра, которая воспламеняет газовую смесь. В течение этого времени плата постоянно контролирует наличие пламени через датчики пламени.
• Контроль и поддержание пламени. Если пламя зафиксировано, плата продолжает подачу газа и удерживает пламя. В случае исчезновения пламени или неисправности системы — происходит автоматическая остановка подачи газа и блокировка устройства для предотвращения утечки газа.
• Отключение. При выключении или аварийной ситуации плата отключает электрод зажигания и заслонку, блокирует подачу газа, обеспечивая безопасность.

Особенности эксплуатации и обслуживания

Плата должна устанавливаться строго согласно инструкции производителя, с соблюдением требований по электробезопасности и правильной фиксации. Необходимо обеспечить надежное подключение всех датчиков и электродов. Для обеспечения стабильной работы рекомендуется периодическая проверка исправности электродов зажигания, датчиков пламени и электросхем. В случае обнаружения повреждений или неисправностей необходимо заменить плату или соответствующие компоненты. Возможные неисправности:

• Неисправность электродов зажигания или искрового блока.
• Нарушение контактов или обрыв проводки.
• Засорение или повреждение датчика пламени.
• Перегрев платы или компонентов.
• Внутренние короткие замыкания.

При обнаружении любой из перечисленных неисправностей необходимо провести диагностику и, при необходимости, заменить плату.

Таким образом, плата розжига Honeywell S4565AM3058 — важный компонент современных газовых систем, обеспечивающий безопасное и эффективное зажигание газовых горелок. Благодаря своей надежной конструкции, встроенным функциям самотестирования и высокой точности работы, она занимает лидирующие позиции на рынке автоматических систем управления отоплением. Правильная эксплуатация и своевременное обслуживание позволяют обеспечить долголетие и безопасность использования оборудования, в которой она применяется.
