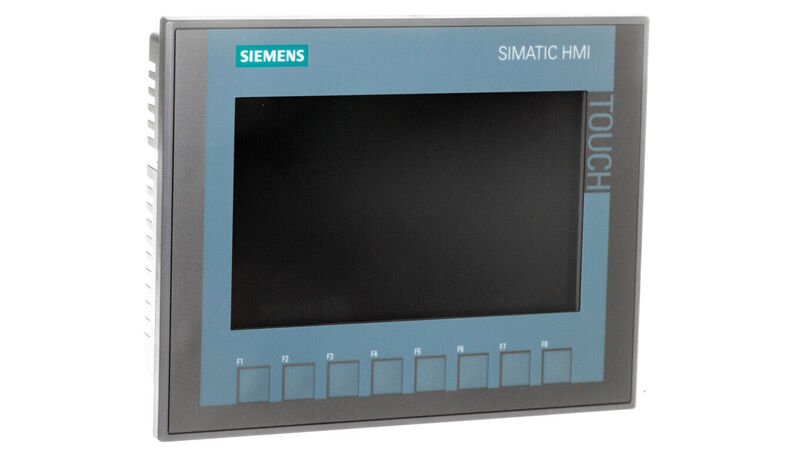

Панель оператора Siemens KTP700 Basic

Панель оператора Siemens KTP700 Basic — это современное устройство человеко-машинного интерфейса (ЧМИ), предназначенное для визуализации и управления технологическими процессами в промышленной автоматизации. Данная панель входит в семейство SIMATIC HMI компании Siemens и зарекомендовала себя как надежный и удобный инструмент для операторов и инженеров, обеспечивая интуитивно понятный доступ к информации и управление оборудованием.

Принципы работы и режимы эксплуатации

Панель оператора KTP700 Basic функционирует как интерфейс между человеком и системой управления, позволяя оператору наблюдать за текущим состоянием технологического процесса, вводить команды, настраивать параметры и получать оперативные уведомления об авариях и неисправностях. Основной принцип работы заключается в отображении данных с контроллеров (например, PLC серии SIMATIC S7) и обратной передаче команд и параметров. Основные режимы работы панели включают:

• Режим визуализации: отображение графических экранов с показаниями датчиков, параметрами оборудования, статусами и графиками. В этом режиме оператор наблюдает процесс в реальном времени.
• Режим управления: оператор может взаимодействовать с элементами управления на экране — кнопками, переключателями, слайдерами, вводить числовые значения и изменять настройки.
• Режим диагностики: отображение сообщений об ошибках, предупреждениях и журналов событий, что позволяет оперативно реагировать на внештатные ситуации.
• Режим настройки: в этом режиме осуществляется конфигурация самой панели, загрузка новых проектов, изменение параметров связи и обновление программного обеспечения.

Принципы работы устройства основаны на использовании встроенного процессора и операционной системы, которая обеспечивает выполнение программ визуализации, связь с контроллерами и периферией по промышленным протоколам, а также управление сенсорным экраном и памятью устройства.

Особенности конструкции

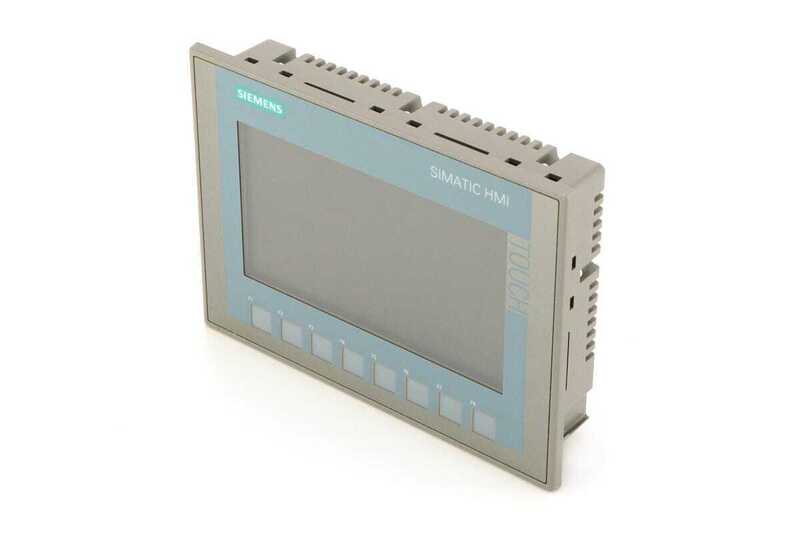

Панель Siemens KTP700 Basic выполнена в прочном корпусе с монтажом на щит или панель, что обеспечивает надежную эксплуатацию в промышленной среде. Экран устройства — сенсорный TFT-дисплей с диагональю 7 дюймов и разрешением 800×480 пикселей, что обеспечивает четкое отображение информации и комфортную работу оператора. Конструкция панели ориентирована на эргономику и удобство в использовании: сенсорный экран обладает высокой чувствительностью, реагирует на касания без задержек, а интерфейс обеспечивает логичное расположение элементов управления. Устройство оснащено множеством интерфейсов для связи с контроллерами и другими устройствами автоматизации. Панель KTP700 Basic имеет компактные габариты, что облегчает её интеграцию в существующие шкафы управления и панели. Корпус защищён от пыли и влаги по стандарту IP65 спереди, что позволяет использовать устройство в условиях с повышенной запыленностью и влажностью.

Технические характеристики

Ниже перечислены ключевые технические параметры панели Siemens KTP700 Basic:

• Тип дисплея: цветной TFT сенсорный экран, 7 дюймов, разрешение 800×480 пикселей.
• Память: встроенная память для хранения проектов и данных, объем памяти может варьироваться в зависимости от модели, обычно около 2 МБ для программ и 64 МБ для архивных данных.
• Процессор: высокопроизводительный процессор, обеспечивающий плавную работу визуализации и быструю обработку данных.
• Интерфейсы связи: Ethernet (10/100 Мбит/с), RS-232, RS-485, поддержка протоколов MPI, PROFIBUS DP, Modbus TCP, OPC UA, что позволяет интегрировать панель с разными контроллерами и сетями.
• Питание: стандартное питание 24 В постоянного тока, с низким энергопотреблением.
• Температурный диапазон эксплуатации: от 0 до +55 C, что подходит для большинства промышленных условий.
• Степень защиты: IP65 спереди, IP20 сзади.
• Класс защиты от электромагнитных помех: соответствует стандартам CE.
• Размеры и вес: примерно 224×138×55 мм, вес около 1 кг.
• Возможность расширения функционала: поддержка SD-карт для увеличения памяти, опциональные модули расширения.

Программное обеспечение

Для создания проектов визуализации и управления на панели KTP700 Basic используется программный пакет Siemens TIA Portal (Totally Integrated Automation Portal), который обеспечивает удобную среду разработки с возможностью создания графических интерфейсов, конфигурации связи и настройки логики работы. В TIA Portal доступны библиотеки стандартных элементов, а также инструменты для настройки безопасности и диагностики. Панель оператора KTP700 Basic широко применяется в различных отраслях промышленности: машиностроении, пищевой промышленности, химическом производстве, энергетике, водоочистке, транспортных системах и других сферах, где требуется визуализация и управление процессами. Она может использоваться для контроля работы станков, линий автоматической сборки, систем вентиляции, насосных установок и многого другого. Ключевыми преимуществами панели является её универсальность, простота в эксплуатации и интеграции, высокая надежность и устойчивость к воздействию внешних факторов.

Краткая информация о компании Олниса

Компания Олниса специализируется на поставках промышленного оборудования и систем автоматизации, включая широкий ассортимент продукции Siemens. Клиенты Олнисы получают квалифицированные технические консультации, помощь в подборе оборудования и оперативную доставку по всей территории России. Благодаря накопленному опыту и обширным партнерским связям, Олниса обеспечивает высокий уровень сервиса и поддержку на всех этапах сотрудничества.

Преимущества панели Siemens KTP700 Basic

Ниже выделены основные достоинства данного устройства:

• Высокое качество изготовления и надежность.
• Интуитивно понятный интерфейс с удобной сенсорной панелью.
• Широкий набор интерфейсов для подключения к различным контроллерам.
• Компактные размеры и прочный корпус с защитой IP65.
• Поддержка современных промышленных протоколов.
• Простота настройки и программирования в TIA Portal.
• Возможность работы в режиме визуализации, управления и диагностики.
• Низкое энергопотребление и долговечность.
• Широкий спектр применения в различных отраслях промышленности.

Таким образом, панель оператора Siemens KTP700 Basic является эффективным и надежным решением для задач визуализации и управления в системах промышленной автоматизации. Ее сочетание функциональности, удобства эксплуатации и технической надежности делает её востребованным инструментом для операторов и инженеров. Благодаря высокой производительности, широкому набору интерфейсов и поддержке современных протоколов, данная панель легко интегрируется в разнообразные производственные процессы, обеспечивая удобство и безопасность управления.
