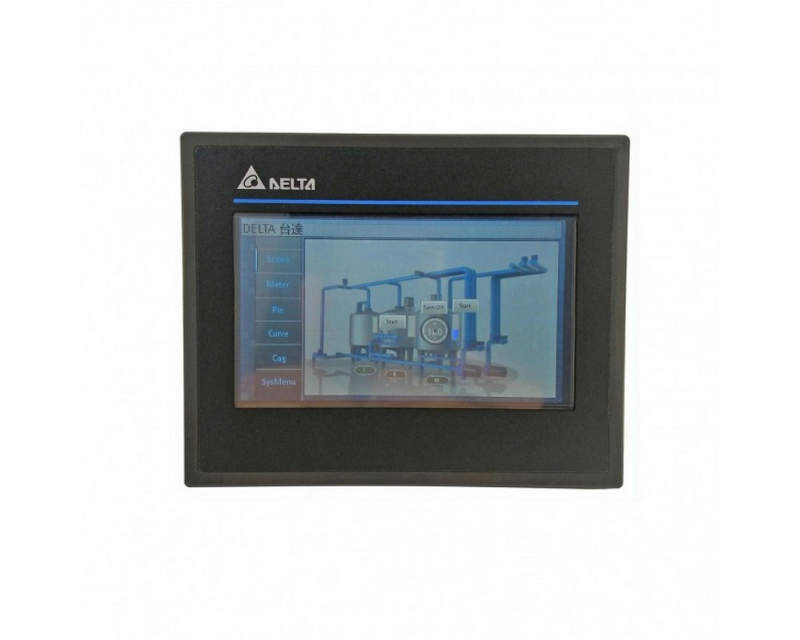

Панель оператора Delta Electronics DOP-107BV — промышленный HMI-терминал для визуализации и управления технологическими процессами
Панели оператора серии DOP от бренда Delta Electronics предназначены для построения эффективных интерфейсов взаимодействия между оператором и автоматизированным оборудованием. Модель DOP-107BV относится к современным сенсорным HMI-устройствам, ориентированным на промышленное применение в составе систем управления различной сложности. Данное решение сочетает компактное исполнение, устойчивость к внешним воздействиям и развитые коммуникационные возможности, что позволяет интегрировать панель в распределенные и локальные системы автоматизации.
Технические характеристики
Ниже рассмотрим основные параметры панели оператора DOP-107BV:
- Диагональ сенсорного экрана 7 дюймов,
- Тип дисплея TFT LCD,
- Разрешение 800×480 пикселей,
- Цветопередача 65536 цветов,
- Тип сенсорной технологии резистивная,
- Процессор 32-битный RISC,
- Встроенная память Flash 128 МБ,
- Оперативная память 64 МБ,
- Интерфейсы связи RS-232, RS-485, Ethernet, USB Host и USB Client,
- Напряжение питания 24 В DC,
- Степень защиты передней панели IP65,
- Рабочий температурный диапазон от 0 до +50 °C.
Перечисленные характеристики обеспечивают устойчивую работу панели в условиях промышленной эксплуатации и позволяют использовать устройство в составе комплексных автоматизированных систем.
Особенности конструкции устройств
Конструктивное исполнение DOP-107BV ориентировано на монтаж в шкаф управления с фронтальным доступом оператора. Корпус выполнен из износостойкого промышленного пластика с герметизированной передней панелью, что снижает риск проникновения пыли и влаги в зону сенсорного экрана. Резистивная сенсорная технология обеспечивает корректное срабатывание даже при работе в перчатках, что критически важно для производственных участков. Встроенные коммуникационные порты позволяют одновременно подключать несколько устройств, включая программируемые логические контроллеры, частотные преобразователи, датчики и исполнительные механизмы. Поддержка сетевых протоколов обеспечивает интеграцию в существующие Ethernet-инфраструктуры. Панель поддерживает разработку графических интерфейсов с использованием специализированного программного обеспечения Delta, что позволяет создавать мнемосхемы, тренды, аварийные сообщения и журналы событий. Конструкция устройства предусматривает стабильную работу при вибрационных нагрузках, характерных для промышленной среды.
Области применения
Ниже рассмотрим основные направления использования панели оператора DOP-107BV:
- Линии автоматической сборки и упаковки,
- Станки с числовым программным управлением,
- Насосные и компрессорные станции,
- Системы вентиляции и кондиционирования,
- Технологические линии пищевой промышленности,
- Энергетические установки и распределительные узлы,
- Системы водоподготовки и очистки.
Благодаря универсальности коммуникационных интерфейсов панель может применяться в составе различных архитектур управления, включая централизованные и распределенные схемы.
Компания «Олниса» осуществляет поставку промышленного оборудования, включая панели оператора Delta Electronics, с предоставлением квалифицированных технических консультаций. Специалисты компании помогают определить оптимальную конфигурацию оборудования с учетом характеристик проекта и требований к интерфейсу управления. Организуется оперативная доставка оборудования по всей стране, что позволяет минимизировать сроки реализации проектов и обеспечить своевременное обновление производственных мощностей.
Преимущества
Ключевыми преимуществами панели оператора DOP-107BV являются:
- Компактные габариты при достаточной площади экрана,
- Устойчивость к промышленным условиям эксплуатации,
- Широкий набор коммуникационных интерфейсов,
- Поддержка сетевого взаимодействия через Ethernet,
- Интуитивная настройка графических интерфейсов,
- Надежная работа при длительной непрерывной эксплуатации,
- Совместимость с оборудованием различных производителей.
Таким образом, панель оператора Delta Electronics DOP-107BV представляет собой сбалансированное решение для построения эффективного человеко-машинного интерфейса в промышленных системах автоматизации. Технические характеристики, продуманная конструкция и развитые коммуникационные возможности обеспечивают гибкость применения и устойчивость работы в различных отраслях. Использование данного HMI-терминала позволяет повысить прозрачность технологических процессов, улучшить контроль параметров и обеспечить удобство управления оборудованием на производственных объектах различного масштаба.
