Откройте новые горизонты эффективности с контроллером Siemens!

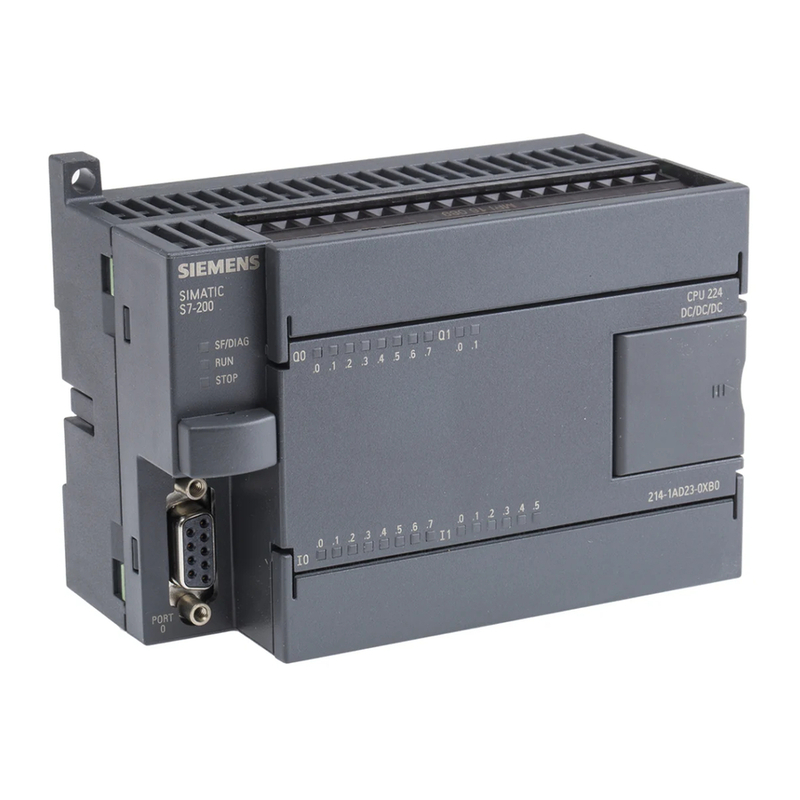

В мире технологий, контроллер Siemens S7-200 занимает важное место. Он является продуктом немецкой компании Siemens и используется для автоматизации различных процессов. Этот контроллер обладает высокой мощностью и компактными размерами, что позволяет использовать его в различных отраслях промышленности. С помощью Siemens S7-200 можно управлять технологическими процессами, контролировать производственные линии и выполнять другие задачи.
Конструкция и принцип работы контроллера
Конструкция контроллера Siemens S7-200 Modbus может быть описана следующим образом:
- Процессор: S7-200 имеет встроенный процессор, который обеспечивает быстрое и эффективное выполнение инструкций и обработку данных.
- Память: Контроллер S7-200 обладает встроенной памятью для хранения программ и данных. Объем памяти может варьироваться в зависимости от модели.
- Коммуникационные интерфейсы: S7-200 поддерживает различные коммуникационные протоколы, включая Modbus, что позволяет ему взаимодействовать с другими устройствами и системами.
- S7-200 контроллеры предлагают различные конфигурации вводов и выводов, начиная от основных моделей с 8 дискретными входами и 6 дискретными выводами до моделей с увеличенным числом аналоговых вводов и выводов.
- Дисплей и клавиатура: Некоторые модели S7-200 имеют встроенный дисплей и клавиатуру для удобства программирования и настройки на месте.
- Программное обеспечение: для программирования контроллеров S7-200 используется программное обеспечение Simatic Step 7, которое позволяет создавать программы на языке Ladder Diagram (LAD) или на языке Structured Control Language (SCL).
- Модульная конструкция: S7-200 может быть построен из различных модулей, таких как модули ввода - вывода, коммуникационные модули и модули питания, которые могут быть соединены вместе для создания системы управления с требуемой конфигурацией.
Принцип работы контроллера S7-200 заключается в следующем:
- Процессор CPU выполняет программу, которая содержит логические инструкции, циклы, подпрограммы и т.д. Программа может быть написана на языках программирования, таких как S7-Programmable Logic Controller (S7-PLС) или Instruction List (IL).
- Передает данные на модули ввода - вывода через внутреннюю шину.
- Модули ввода - вывода получают данные от датчиков и исполнительных устройств и отправляют их обратно на процессор.
- Процессор обрабатывает полученные данные, выполняет определенные логические операции и отправляет результаты на другие модули ввода - вывода или на внешние устройства, такие как панели оператора или системы управления более высокого уровня.
- Этот процесс продолжается циклически, что обеспечивает непрерывное выполнение программы и управление процессом.
- Протокол Modbus работает на основе запросов и ответов между ведущим устройством (master) и ведомыми устройствами (slaves). В случае контроллеров S7-200, процессор CPU выступает в роли ведущего устройства и общается с ведомыми модулями ввода - вывода.
Использование Modbus с контроллером Siemens S7-200
Протокол Modbus является одним из наиболее распространенных протоколов связи в промышленной автоматизации. Он обеспечивает надежную и стабильную связь между устройствами и позволяет обмениваться данными, управлять оборудованием и контролировать процессы.
Интеграция Modbus с Siemens S7-200 позволяет упростить взаимодействие между контроллерами и другими устройствами в системе автоматизации. Это обеспечивает гибкость и масштабируемость системы, а также возможность ее интеграции с различными программными и аппаратными средствами.
Таким образом, контроллер Siemens S7-200 с поддержкой протокола Modbus представляет собой надежное и эффективное решение для автоматизации технологических процессов и управления производством. Он обладает широкими возможностями настройки и адаптации под конкретные требования, что делает его привлекательным выбором для многих отраслей промышленности.
