Освободите потенциал вашего проекта с микроконтроллером Atmel Mega 16
Микроконтроллеры семейства ATmega от компании Atmel (сейчас часть Microchip Technology) являются одними из самых популярных и широко используемых микроконтроллеров в различных сферах, от образовательных проектов до промышленных решений. Одним из таких микроконтроллеров является ATmega168, который представляет собой 8-битный чип, относящийся к серии AVR. Этот микроконтроллер используется в различных устройствах и проектам благодаря своей гибкости, низкому энергопотреблению и хорошим характеристикам.

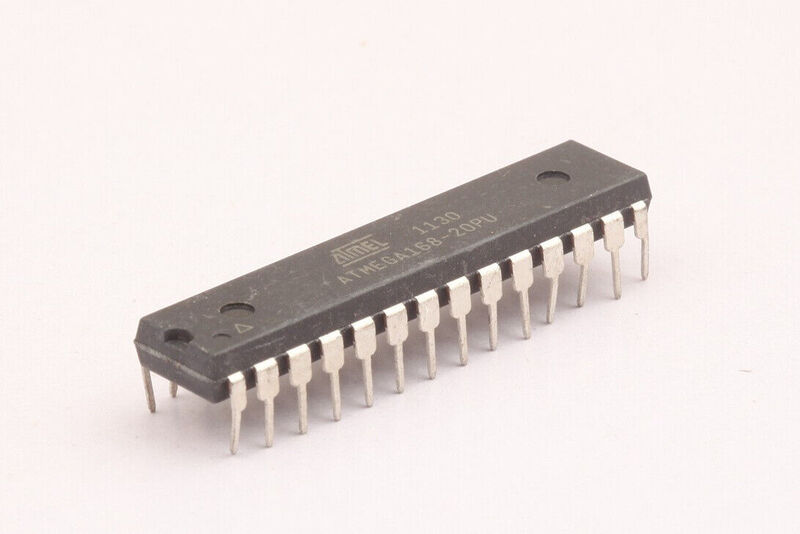

Общие характеристики ATmega168
ATmega168 — это 8-битный микроконтроллер, использующий архитектуру AVR, которая была разработана компанией Atmel. Он имеет следующие основные характеристики:
- Процессор: 8-битный процессор с архитектурой RISC (Reduced Instruction Set Computing), что обеспечивает высокую скорость работы при низком потреблении энергии.
- Память: ATmega168 обладает 16 КБ флеш-памяти для хранения программы, 1 КБ оперативной памяти (RAM) и 512 байт памяти для хранения данных (EEPROM).
- Скорость работы: Максимальная частота работы составляет 20 МГц.
- Порты ввода/вывода: Микроконтроллер имеет 23 линии ввода/вывода, которые могут быть использованы для взаимодействия с внешними устройствами.
- Аналоговые и цифровые интерфейсы: В ATmega168 имеется 10-разрядный АЦП (аналогово-цифровой преобразователь), который может быть использован для измерения аналоговых сигналов, а также различные цифровые интерфейсы, такие как SPI, UART и I2C.
Архитектура ATmega168
Архитектура ATmega168 основана на RISC-принципах, что позволяет значительно снизить количество инструкций для выполнения операций. Основные элементы архитектуры:
- Центральный процессор (CPU): Процессор выполняет основные вычисления и управляет всеми процессами микроконтроллера.
- Регистры: ATmega168 имеет 32 общего назначения 8-битных регистра, которые могут использоваться для хранения промежуточных результатов и данных.
- Флеш-память (16 КБ) используется для хранения программного кода.
- Оперативная память (RAM) (1 КБ) хранит переменные и временные данные во время работы программы.
- EEPROM (512 байт) используется для долговременного хранения данных, которые не теряются при отключении питания.
- Порты ввода/вывода: 23 линии для взаимодействия с внешними устройствами, некоторые из которых могут работать как аналоговые, так и цифровые входы или выходы.
Особенности ATmega168:
- Низкое энергопотребление: ATmega168 поддерживает несколько режимов энергосбережения, что делает его подходящим для применения в портативных и автономных устройствах.
- Высокая производительность: Благодаря архитектуре RISC, ATmega168 выполняет команды быстрее, чем многие конкуренты с более сложной архитектурой.
- Гибкость интерфейсов: Микроконтроллер поддерживает различные стандартные интерфейсы связи, такие как SPI, UART и I2C, что позволяет подключать его к различным периферийным устройствам.
- Программируемость: ATmega168 позволяет программировать устройство через ISP (In-System Programming) или через стандартный параллельный интерфейс.
Программирование ATmega168

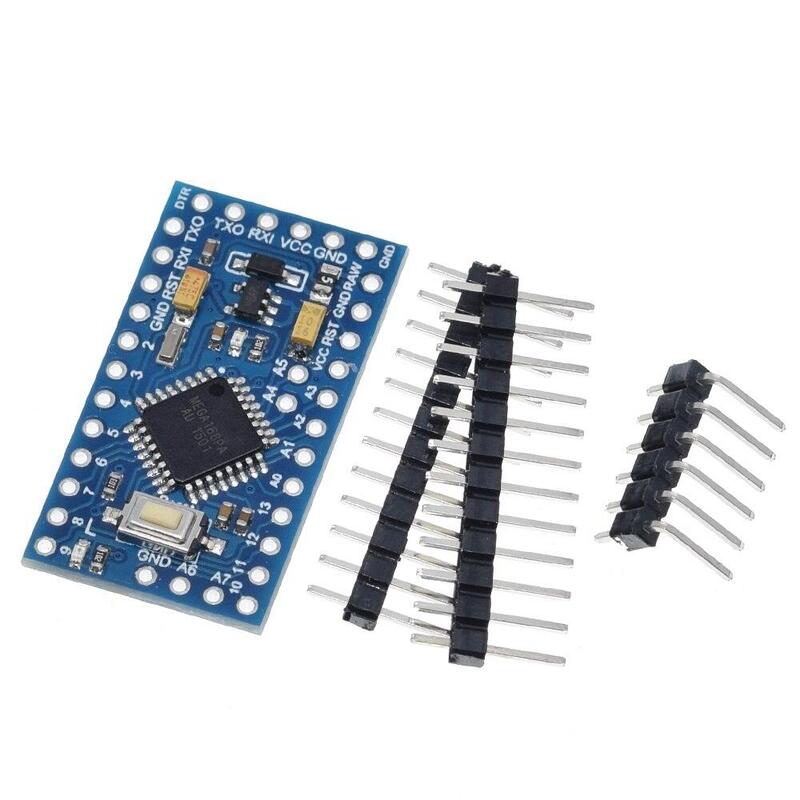

ATmega168 программируется на языке C, а также может быть запрограммирован с помощью среды разработки Arduino, которая предлагает простой интерфейс для разработки проектов с использованием этого микроконтроллера. ATmega168 часто используется в образовательных проектах, где требуется простота программирования и взаимодействия с различными устройствами. Программаторы, такие как USBasp или USBtinyISP, могут быть использованы для записи программного кода в микроконтроллер. Также можно использовать среду Atmel Studio для более сложных проектов.
Области применения
ATmega168 используется в широком спектре приложений, включая:
- Микроконтроллерные устройства: Микроконтроллер используется в различных проектах, например, в роботах, автоматизированных системах управления, устройствах управления светом и в других IoT-устройствах.
- Автономные устройства: Благодаря низкому энергопотреблению, ATmega168 идеально подходит для устройств, работающих на батареях, например, в измерительных приборах, датчиках и портативных устройствах.
- Разработка встраиваемых систем: ATmega168 часто используется во встраиваемых системах, где необходимы низкие затраты и высокая гибкость.
- Автоматизация: В промышленных и бытовых автоматизированных системах ATmega168 может использоваться для управления процессами или мониторинга состояния оборудования.
- Сенсорные системы: Микроконтроллер может обрабатывать данные с датчиков температуры, влажности или других физических величин, передавая их на внешний интерфейс для дальнейшего анализа.
Таким образом, микроконтроллер ATmega168 является универсальным и мощным инструментом для разработки различных встраиваемых систем. Его популярность объясняется сочетанием высокой производительности, низкого энергопотребления и широкого спектра возможных применений. Он подходит как для образовательных целей, так и для разработки сложных промышленных решений. Благодаря поддержке различных интерфейсов и программируемости, ATmega168 продолжает оставаться одним из самых востребованных микроконтроллеров на рынке.
