Осциллограф Fluke 192B — точный контроль параметров электрических систем

Fluke 192B — переносной двухканальный цифровой осциллограф семейства ScopeMeter, предназначенный для диагностики электрических и электронных систем непосредственно на объекте эксплуатации. Прибор объединяет функции осциллографа, регистратора и мультиметра, позволяя контролировать форму сигнала, измерять электрические величины и фиксировать нестабильные процессы. Конструкция ориентирована на полевые условия, где существенны автономность, электрическая развязка входов и устойчивость к промышленной эксплуатации.

Измерительные возможности

Полоса пропускания Fluke 192B составляет 60 МГц. Два входных канала позволяют одновременно наблюдать сигналы в разных точках схемы, сравнивать их амплитуду, фазовые соотношения и временные задержки. Такой режим применим при проверке силовой электроники, приводов, источников питания и цепей автоматики. Основные параметры:

• полоса пропускания осциллографа 60 МГц,
• два независимых входных канала,
• цифровая обработка формы сигнала,
• автоматические и ручные измерения,
• курсорный анализ временных и амплитудных параметров,
• регистрация периодических и одиночных событий,
• измерение постоянного и переменного напряжения,
• контроль частоты, периода и временных интервалов.

Высокая скорость дискретизации обеспечивает отображение быстропротекающих процессов в пределах рабочей полосы. При диагностике преобразовательных устройств прибор позволяет фиксировать фронты импульсов, выбросы, провалы и колебательные составляющие. Анализ осциллограммы при этом дает информацию о состоянии ключевых элементов, цепей управления и нагрузки.

Принцип работы

Входной сигнал поступает на измерительный тракт, масштабируется и преобразуется в цифровую последовательность. Полученные отсчеты сохраняются во внутренней памяти и используются для построения осциллограммы. Пользователь задает вертикальный диапазон, временную развертку и условия запуска либо применяет автоматическую настройку, формирующую устойчивое изображение входного процесса. Система запуска синхронизирует развертку с заданным событием. Это важно при исследовании импульсов, пусковых режимов, коммутационных выбросов и нарушений, возникающих только при определенном уровне сигнала. Автоматический режим ускоряет первоначальную настройку, а ручные параметры дают возможность выделить конкретный участок процесса. Основные этапы измерения:

• выбор диапазона входного напряжения,
• задание временной развертки,
• установка условия запуска,
• оцифровка входного сигнала,
• построение и масштабирование осциллограммы,
• вычисление числовых параметров,
• сохранение нестабильных или кратковременных процессов.

Конструктивные особенности

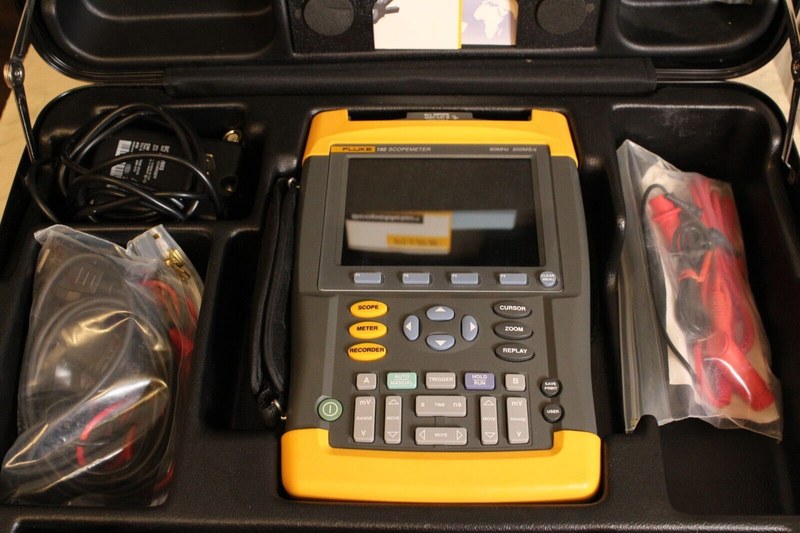

Fluke 192B выполнен в переносном защищенном корпусе для эксплуатации вне лаборатории. Органы управления сосредоточены на передней панели, а встроенный экран отображает осциллограммы, масштабы и результаты автоматических измерений. Независимая организация входных цепей позволяет проводить сравнение сигналов в точках, имеющих различные потенциалы. Аккумуляторное питание поддерживает автономную работу и уменьшает зависимость от наличия сетевого источника рядом с объектом. Конструктивные элементы и функции:

• переносной корпус,
• два изолированных измерительных канала,
• встроенный дисплей,
• аккумуляторный источник питания,
• клавиатура управления режимами,
• внутренняя память для регистрации данных,
• измерительные входы для промышленной диагностики.

Практическое применение

Fluke 192B применяют при диагностике преобразователей, электроприводов, блоков питания, систем управления и электронных модулей. В приводной технике прибором контролируют управляющие импульсы, форму напряжения и реакцию цепей обратной связи. При ремонте источников питания анализируют пульсации, переходные процессы при включении, работу ключевых элементов и устойчивость выходного напряжения. Типовые задачи:

• поиск кратковременных сбоев в промышленной электронике,
• контроль сигналов частотных преобразователей и приводов,
• анализ пусковых и переходных процессов,
• проверка импульсных источников питания,
• сопоставление сигналов на входе и выходе узла,
• диагностика датчиков и линий управления,
• регистрация нестабильных электрических параметров.

Достоверность результата зависит от правильного выбора пробников, диапазона и точки подключения. В силовых цепях необходимо учитывать рабочее напряжение, возможные импульсные перенапряжения и допустимые параметры измерительных принадлежностей. Измерительный контур должен соответствовать условиям безопасности конкретной установки, поскольку корректность осциллограммы определяется не только характеристиками прибора, но и способом подключения.

Таким образом, Fluke 192B — переносной двухканальный осциллограф ScopeMeter с полосой пропускания 60 МГц, предназначенный для анализа динамических процессов в промышленном электрооборудовании. Совмещение осциллографического контроля, числовых измерений и длительной регистрации позволяет выявлять устойчивые и эпизодические нарушения. Прибор применим при обслуживании приводов, преобразователей, источников питания, систем автоматики и электронных узлов, где требуется анализ формы сигнала непосредственно на объекте. Поставку Fluke 192B и другого промышленного измерительного оборудования осуществляет компания «Олниса».
