Оптимизация процессов с модульными реле времени Finder

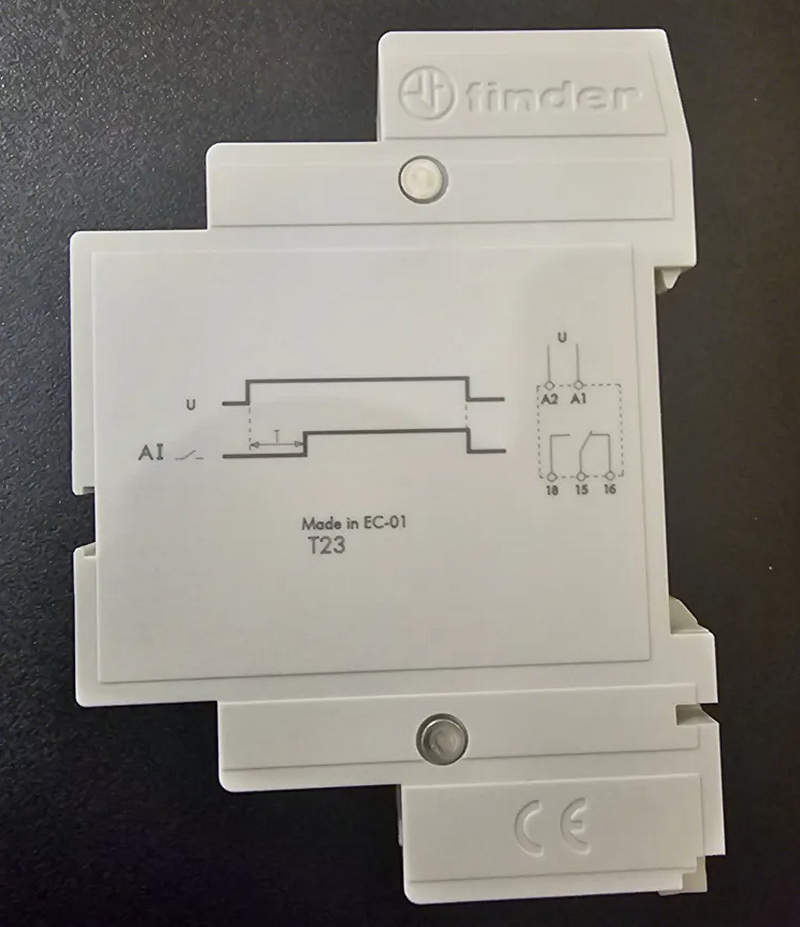

Модульные реле времени от итальянского производителя Finder являются одними из наиболее востребованных компонентов в системах автоматизации, распределения электроэнергии и управления нагрузками. Их главная задача — обеспечить точное управление временными интервалами включения и выключения различных электрических цепей. Реле времени данной категории находят широкое применение как в бытовом, так и в промышленном сегменте, обеспечивая надёжную и предсказуемую работу оборудования без участия человека. Устройства выпускаются в виде модулей, удобных для монтажа на DIN-рейку в электрические шкафы. Модульные реле времени Finder сочетают в себе компактность, универсальность, высокую точность настройки и разнообразие временных функций.
Технические характеристики
Модульные реле времени Finder представлены широким ассортиментом моделей с различными характеристиками. Ниже приведены ключевые технические параметры, которые встречаются в наиболее распространённых сериях:
- Номинальное напряжение питания: 24 В AC/DC; 110 В AC; 230 В AC;
- Диапазон установки временного интервала: от 0,1 секунды до 100 часов;
- Типы выходных контактов: 1 замыкающий (NO); 1 переключающий (CO); 2 переключающих;
- Коммутируемая нагрузка: 8 А или 16 А при 250 В AC (в зависимости от модели);
- Тип монтажа: на DIN-рейку шириной 35 мм (EN 60715);
- Корпус: модульный, ширина 17,5 мм или 22,5 мм;
- Диапазон рабочих температур: от –20 C до +50 C;
- Индикация состояния: светодиодная (индикаторы подачи питания и состояния реле);
- Класс защиты корпуса: IP20;
- Максимальная частота коммутаций: до 360 циклов в час;
- Погрешность хода времени: ±1% при стабильных условиях окружающей среды.
Устройства могут быть как с аналоговой регулировкой времени (с помощью поворотного регулятора), так и с цифровым управлением и дисплеем.
Особенности конструкции и режимы работы
Модульные реле времени Finder сконструированы таким образом, чтобы быть максимально удобными при монтаже и последующей эксплуатации. Все элементы управления расположены на передней панели, что позволяет производить быструю настройку без необходимости демонтажа. Корпус выполнен из термостойкого пластика, устойчивого к механическим повреждениям и воздействию ультрафиолета. В зависимости от модели, устройства поддерживают один или несколько из следующих режимов работы:
- Задержка включения (ON delay, тип A): цепь замыкается через заданный интервал после подачи управляющего сигнала.
- Задержка выключения (OFF delay, тип B): размыкание цепи происходит с задержкой после снятия управляющего сигнала.
- Импульсное включение (тип C): реле подаёт кратковременный сигнал после поступления управляющего импульса.
- Циклический режим (тип D): реле попеременно замыкает и размыкает контакты с заданной продолжительностью каждого состояния (вкл./выкл.).
- Функция «звезда-треугольник» (тип Y): используется в системах запуска трёхфазных двигателей с уменьшением пускового тока.
- Контролируемое включение с синхронизацией: применяется при необходимости согласованного запуска нескольких устройств.
Конструкция модульного реле включает микроконтроллер, блок питания, цепи управления входом и выхода, элементы индикации, а также механизм ручной настройки времени. Цифровые модели часто имеют дисплей с отображением оставшегося времени или текущего состояния устройства.
Принцип работы
Принцип работы модульного реле времени Finder заключается в отсчёте заданного промежутка времени после возникновения события (например, подачи питания или управляющего сигнала). Когда происходит активация (в зависимости от выбранного режима), устройство запускает внутренний таймер, реализованный на базе RC-цепей, кварцевого генератора или микроконтроллера. По завершении заданного временного интервала осуществляется переключение выходных контактов. Если, к примеру, выбран режим задержки включения, то после подачи напряжения питания реле ожидает установленное время и только затем замыкает выходные контакты. При снятии питания — немедленно обесточивается. В других режимах поведение может отличаться, но общая логика основана на точном управлении временем, обеспеченном внутренними таймерными схемами.
Преимущества реле времени Finder
Среди ключевых достоинств устройств стоит отметить:
- Широкий выбор временных функций в одном корпусе;
- Компактность и удобство монтажа на DIN-рейку;
- Высокая точность таймеров и стабильность параметров;
- Надёжность в промышленных и бытовых условиях;
- Визуальная индикация состояния и работы реле;
- Наличие моделей с разными номиналами напряжения и конфигурациями контактов;
- Совместимость с другими устройствами автоматики;
- Надёжный европейский производитель с международной репутацией;
- Гибкость настройки под различные сценарии работы;
- Поддержка циклов многократного переключения без деградации механики.
Области применения
Модульные реле времени Finder используются в следующих сферах:
- Системы освещения с функцией автоматического выключения;
- Автоматизация вентиляции, отопления и кондиционирования;
- Управление насосами в системах водоснабжения и канализации;
- Организация задержки включения оборудования для уменьшения пусковых токов;
- Управление разгрузкой генераторов и электросетей;
- Промышленная автоматизация процессов (конвейеры, дозаторы, прессы);
- Автоматические ворота, шлагбаумы, сигнализации;
- Лифтовое и эскалаторное оборудование;
Бытовая автоматика (в т.ч. умные дома).
Таким образом, модульные реле времени Finder являются универсальным решением для задач, где требуется автоматическое управление во временном интервале. Они позволяют минимизировать участие человека в процессе управления нагрузками, обеспечивая точность, надёжность и гибкость. Благодаря широкому функционалу и простоте интеграции, устройства этой категории востребованы во множестве отраслей — от домашней автоматизации до крупных промышленных проектов.
