Оптимальное соединение для реле: розетка Finder в промышленной автоматике

Розетка под реле — это элемент монтажной оснастки, обеспечивающий быструю, удобную и безопасную установку, замену и эксплуатацию реле в электрических цепях автоматики и управления. Компания Finder, один из ведущих европейских производителей электротехнической продукции, предлагает широкий ассортимент розеток, совместимых с различными типами реле, включая промежуточные, времени, твердотельные и другие.

Технические характеристики

Розетки под реле Finder отличаются универсальностью, высокой степенью надежности и соответствием международным стандартам. Наиболее распространенные характеристики розеток включают:

• Номинальное напряжение: от 250 до 400 В (переменный/постоянный ток);
• Номинальный ток: от 6 до 16 А в зависимости от модели;
• Число контактов: от 2 до 14 (в зависимости от типа реле);
• Тип подключения: винтовое, пружинное, Push-in (быстрозажимное);
• Материал корпуса: негорючий пластик, устойчивый к воздействию температур и механическим нагрузкам;
• Материал токопроводящих частей: луженая медь или латунь;
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Крепление: на DIN-рейку 35 мм или на панель (винтовое);
• Дополнительные опции: наличие мест для установки варистора, светодиодного модуля индикации, защитного диода, держателя предохранителя, а также механической маркировки.

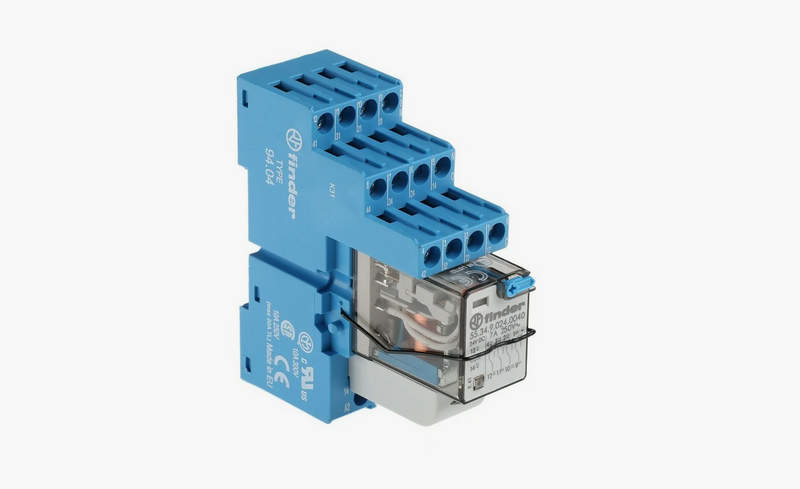

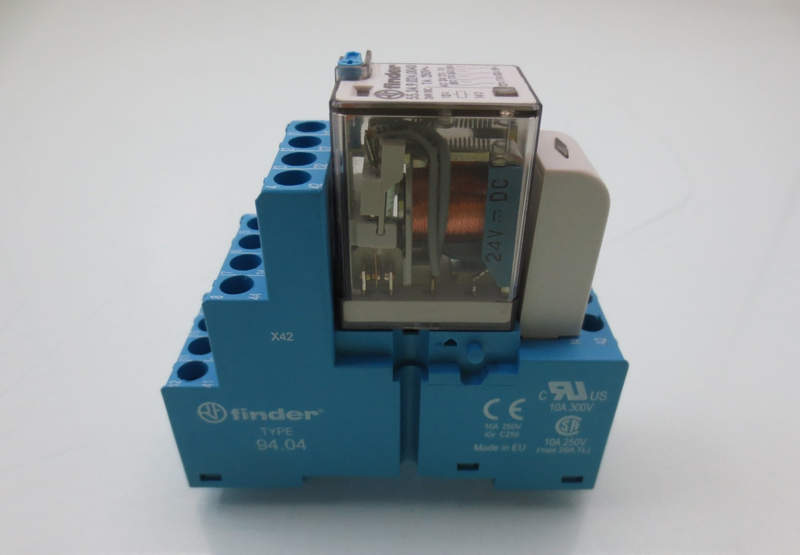

Розетки различаются по типу совместимого реле — например, серия 94.04 подходит для реле Finder 40.52 и аналогичных моделей. Для реле серии 55 подойдут розетки 94.74, 94.75 или 94.76 в зависимости от способа подключения. Также имеются специализированные розетки для таймеров, твердотельных реле и реле контроля.

Конструкция и устройство розеток Finder

Розетка Finder представляет собой пластиковый корпус с встроенными контактными группами, в которые вставляется ножка реле (или его выводы). Эти контакты обеспечивают механическую фиксацию реле и электрическое соединение с внешними цепями управления. Устройство розетки, как правило, включает:

• Контактную колодку с нумерацией для упрощения монтажа;
• Клеммы для подключения внешних проводников (винтовые, пружинные или push-in);
• Отверстия или зажимы для крепления на монтажную рейку;
• Места для установки дополнительных элементов (светодиоды, диоды, предохранители);
• Фиксаторы, обеспечивающие плотную и устойчивую посадку реле в розетке.

Дополнительным преимуществом является возможность быстрой замены реле без необходимости отсоединения проводов — достаточно извлечь реле из розетки и вставить новое. Это особенно важно в промышленных и автоматизированных системах, где критично время простоя оборудования.

Принципы работы и режимы эксплуатации

Розетка не выполняет коммутационных функций — она служит для установки и подключения реле. Однако корректность ее выбора и подключения напрямую влияет на работоспособность всей системы. Принцип работы розетки заключается в следующем: при установке реле его контакты входят в зацепление с соответствующими токопроводящими элементами розетки. Внешние проводники, подсоединенные к розетке, замыкаются или размыкаются в соответствии с работой реле. Таким образом, розетка обеспечивает механическое и электрическое соединение без пайки. Режимы эксплуатации розеток определяются условиями окружающей среды, допустимыми токами и напряжениями, а также нагрузкой на контакты. Важно учитывать:

• Температурный режим: розетка должна устанавливаться в диапазоне температур, указанных в техническом паспорте;
• Токовую нагрузку: розетка должна соответствовать по току применяемому реле;
• Способ монтажа: соблюдение правильной ориентации на DIN-рейке и надежной фиксации;
• Наличие защитных элементов: при работе с индуктивными нагрузками рекомендуется установка диодов или варисторов для гашения выбросов напряжения;

Условия эксплуатации: в пыльных, влажных или виброопасных зонах целесообразно использовать розетки с повышенной степенью защиты и дополнительными аксессуарами (например, держателями с крышками).

Варианты исполнения и дополнительные модули

Розетки Finder доступны в различных исполнениях в зависимости от требований конкретного проекта. Возможные варианты:

• С винтовыми клеммами — классический надежный способ подключения, подходящий для большинства промышленных решений;
• С пружинными зажимами — удобны при частой замене подключений, обеспечивают надежный контакт при вибрациях;
• Push-in (быстрозажимные) — упрощают и ускоряют монтаж, особенно при массовом производстве;
• С держателем предохранителя — защищают цепь от коротких замыканий;
• С модулем индикации — позволяют визуально контролировать включение реле;
• С защитным диодом — предотвращают обратные импульсы напряжения при отключении катушки реле.

Области применения

Розетки Finder используются во всех отраслях, где применяются реле, включая:

• Автоматизация промышленных процессов;
• Системы контроля и управления двигателями;
• Промышленные шкафы управления и распределения;
• Железнодорожная и транспортная автоматика;
• Инженерные системы зданий (вентиляция, отопление, освещение);
• Сельское хозяйство и системы полива;
• Системы безопасности и противопожарной автоматики.

Широкий модельный ряд позволяет подобрать оптимальную розетку для конкретных задач — как для стандартных условий, так и для агрессивных сред или ограниченного монтажного пространства.

Таким образом, розетка под реле является важным элементом в системах автоматизации, от которого зависит надежность и удобство эксплуатации оборудования. Продукция компании Finder сочетает в себе удобство, универсальность, высокое качество и гибкость применения. Благодаря широкому выбору розеток, различным вариантам подключения и наличию дополнительных аксессуаров, они могут быть эффективно использованы в самых различных отраслях.
