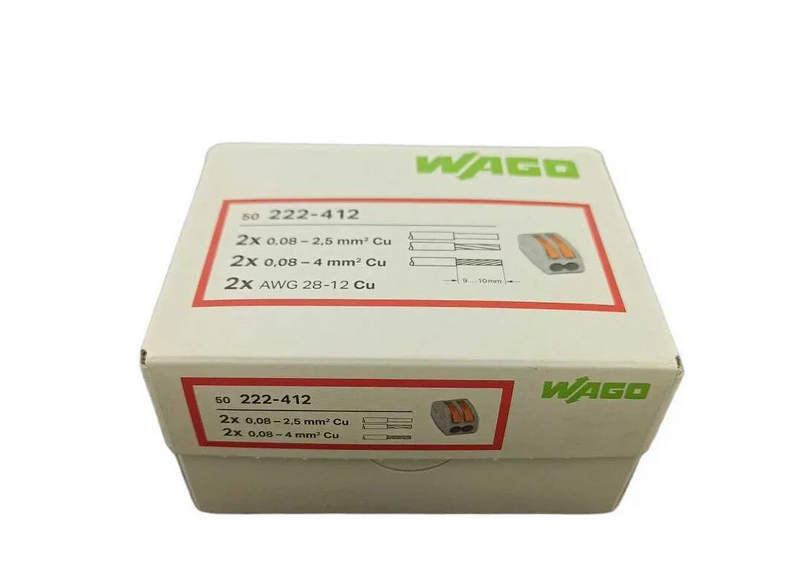

Оптимальное решение — WAGO 222-412 упаковка 50 штук

Клеммные соединения являются ключевыми компонентами электрических цепей, обеспечивая безопасное и удобное подключение проводников. Среди всего многообразия изделий особое внимание заслуживают универсальные многоразовые клеммники серии WAGO 222, в частности модель WAGO 222-412-50. Это изделие представляет собой двухпроводной соединительный зажим, поставляемый в упаковке по 50 штук, и широко применяется в бытовых и промышленных системах электроснабжения. Простота монтажа, высокая надежность и возможность многократного использования делают эту модель особенно популярной в среде электромонтажников и проектировщиков распределительных систем.

Технические характеристики

Клеммник WAGO 222-412-50 обладает рядом ключевых технических параметров:

• Номинальное количество подключаемых проводников: 2;
• Диапазон сечений подключаемых одножильных проводов: от 0,08 до 4 мм2;
• Диапазон сечений многожильных и гибких проводов: от 0,08 до 2,5 мм2;
• Номинальный ток: до 32 А;
• Номинальное напряжение: до 400 В AC (при использовании в системах переменного тока);
• Тип подключения: рычажный зажим с контактной пружиной;
• Материал корпуса: термостойкий поликарбонат;
• Материал контактных элементов: луженая медь;
• Температурный диапазон эксплуатации: от –20 до +85 C;
• Габаритные размеры одного клеммника: приблизительно 18,6 x 13,1 x 8,3 мм;
• Вес одного изделия: около 4 г;
• Комплектация: упаковка из 50 клеммников, маркировка WAGO 222-412-50.

Принцип работы и режимы подключения

Клеммники WAGO 222-412-50 используют пружинную технологию зажима с рычажным механизмом, которая основана на силе прижима контактной пружины. Эта технология обеспечивает стабильное электрическое соединение даже при вибрациях, перепадах температуры и циклических нагрузках. Принцип работы включает следующие этапы:

• Открытие зажима: для подключения провода пользователь поднимает рычаг на корпусе клеммника вверх. Это освобождает контактную пружину и позволяет свободно вставить проводник в отверстие.
• Ввод проводника: зачищенный провод (рекомендуемая длина зачистки — 9–11 мм) вставляется в контактное отверстие до упора.
• Фиксация: рычаг опускается обратно, и пружина зажимает провод с усилием, достаточным для надежного контакта и устойчивости к выдергиванию.
• Многократное использование: конструкция рычага позволяет многократно открывать и закрывать контакт, что делает клеммник пригодным для повторного использования и временных соединений.

Клеммники подходят как для соединения однотипных проводников (например, медных жестких), так и для комбинации жестких и гибких проводов. Это особенно полезно при подключении проводки от осветительных приборов, розеток, выключателей, а также в распределительных коробках.

Конструктивные особенности

Корпус клеммника выполнен из самозатухающего пластика, устойчивого к механическим нагрузкам и нагреву. Его компактные размеры позволяют устанавливать клеммники в узких монтажных нишах, включая стандартные распределительные коробки. Особенность модели 222-412 состоит в наличии только двух контактных каналов, что делает её удобной для точечных соединений, например, при параллельном подключении светильников, проходных выключателей и т.п.Контактная система состоит из двух пружин из нержавеющей стали, которые обеспечивают равномерное прижатие и исключают ослабление контакта со временем. Луженая поверхность металлических элементов повышает коррозионную стойкость и проводимость. На корпусе имеются визуальные индикаторы положения рычага, а также отверстия для проверки наличия напряжения без необходимости разборки соединения.

Области применения

Клеммник WAGO 222-412-50 может быть использован в самых разнообразных сферах. Ниже перечислены основные области применения:

• Электромонтаж в жилых помещениях и квартирах;
• Соединение проводов в распределительных коробках и щитах;
• Монтаж осветительных систем, в том числе потолочных и встраиваемых светильников;
• Подключение бытовых приборов и розеток;
• Промышленные установки с ограниченным пространством подключения;
• Временные подключения на этапе испытаний или наладки оборудования;
• Модернизация старых электросетей без полного демонтажа проводки;
• Инсталляции на выставках, в демонстрационных стендах и лабораторных стендах;
• Сборка шкафов управления и автоматики;
• Подключение гибких и мягких проводов с увеличенной подвижностью.

Преимущества модели WAGO 222-412-50

Ключевыми преимуществами данного изделия являются:

• Универсальность: поддержка широкого диапазона сечений и типов проводников;
• Повторное использование: клеммник можно многократно использовать без потери надежности;
• Быстрая установка: не требует инструмента для подключения и отключения;
• Безопасность: надежная изоляция, минимизация риска короткого замыкания;
• Компактность: удобно размещается в малогабаритных распределительных коробках;
• Прозрачность и наглядность: визуальный контроль соединения и положения рычагов;
• Соответствие международным стандартам: наличие сертификации CE, RoHS, UL;
• Высокая устойчивость к вибрации и механическим нагрузкам;
• Совместимость: подходит для медных жил различного типа и формы;
• Экономичность при оптовой покупке — модель WAGO 222-412-50 комплектуется партией из 50 штук, что удобно для массовых монтажных работ.

В целом, клеммник WAGO 222-412-50 представляет собой надежное и удобное решение для электрического соединения двух проводников в различных условиях эксплуатации. Благодаря своей продуманной конструкции, использованию пружинной технологии зажима и универсальности в применении, он широко используется в бытовых и профессиональных электромонтажных работах. Наличие рычажного механизма обеспечивает быструю установку без использования инструмента, а возможность многократного применения делает эту модель особенно выгодной при частых переподключениях.
