Оптимальное решение для шкафов управления — Finder 40.52 9.012

Реле Finder 40.52 9.012 представляет собой двухконтактное электромеханическое промежуточное реле, широко используемое в системах промышленной и автоматической электротехники. Оно входит в популярную серию 40 от итальянской компании Finder, которая отличается высоким качеством исполнения, надёжностью и универсальностью. Данная модель рассчитана на использование в цепях управления с напряжением катушки 12 В DC и предназначена для коммутации нагрузок средней мощности. Благодаря компактным размерам, модульной конструкции и совместимости с различными розетками и аксессуарами реле 40.52 9.012 успешно применяется в распределительных щитах, панелях управления, системах автоматизации зданий и оборудования.

Технические характеристики

Ниже приведён полный перечень основных характеристик реле Finder 40.52 9.012:

• Номинальное напряжение катушки: 12 В постоянного тока (DC);
• Сопротивление катушки: около 320 Ом (типовое значение);
• Ток катушки: приблизительно 37–40 мА;
• Тип контактов: 2 переключающих (2PDT);
• Номинальный ток контактов: до 8 А при 250 В AC (резистивная нагрузка);
• Максимальное коммутационное напряжение: 250 В переменного тока;
• Максимальная коммутационная мощность: около 2000 ВА (AC);
• Электрическая долговечность: более 100 000 операций при номинальной нагрузке;
• Механическая износостойкость: свыше 10 миллионов циклов;
• Материал контактов: сплав AgNi (серебро-никель), возможно с позолотой для слаботочных цепей;
• Изоляция между обмоткой и контактами: ≥4000 В (импульсное напряжение);
• Диэлектрическая прочность: 2500 В AC между катушкой и контактами;
• Монтаж: в розетку серии 95 (например, 95.05 или 95.75);
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Габариты корпуса: 29×12.4×25 мм (типичное исполнение);
• Светодиодная индикация (опционально): отсутствует в базовой версии, но возможна через модули индикации.

Принципы и режимы работы

Реле Finder 40.52 9.012 работает по классическому принципу электромеханического реле. При подаче управляющего напряжения 12 В на катушку создаётся магнитное поле, которое притягивает якорь и замыкает или размыкает контактные группы. В данном случае имеется два переключающих контакта, что позволяет управлять двумя независимыми цепями. При отключении питания пружина возвращает якорь в исходное положение, размыкая или переключая контакты обратно. Магнитная система устроена так, чтобы минимизировать потребление энергии и обеспечить быстрое срабатывание и возврат. Коммутационная часть изолирована от катушки, что повышает электрическую безопасность и даёт возможность работать с различными уровнями напряжения в обмотке и нагрузке. Контакты изготовлены из серебросодержащего сплава, обеспечивающего хорошую проводимость и стойкость к электрической дуге.

Реле Finder 40.52 9.012 способно работать в следующих режимах:

• Нормально-отключенное состояние (обесточено): контакты находятся в состоянии, заданном пружиной — одни замкнуты, другие разомкнуты;
• Режим срабатывания (при подаче напряжения на катушку): якорь перемещается, и контактные группы переключаются;
• Импульсный режим работы (при кратковременном управлении): используется в комбинации с таймерами или логическими контроллерами;
• Режим коммутации переменного тока: нагрузка в цепи контактов может быть переменной — лампы, обмотки, электромагниты;
• Режим коммутации постоянного тока: допускается коммутация DC-цепей с ограничением по току и с применением схем подавления дуги.

Особенности конструкции

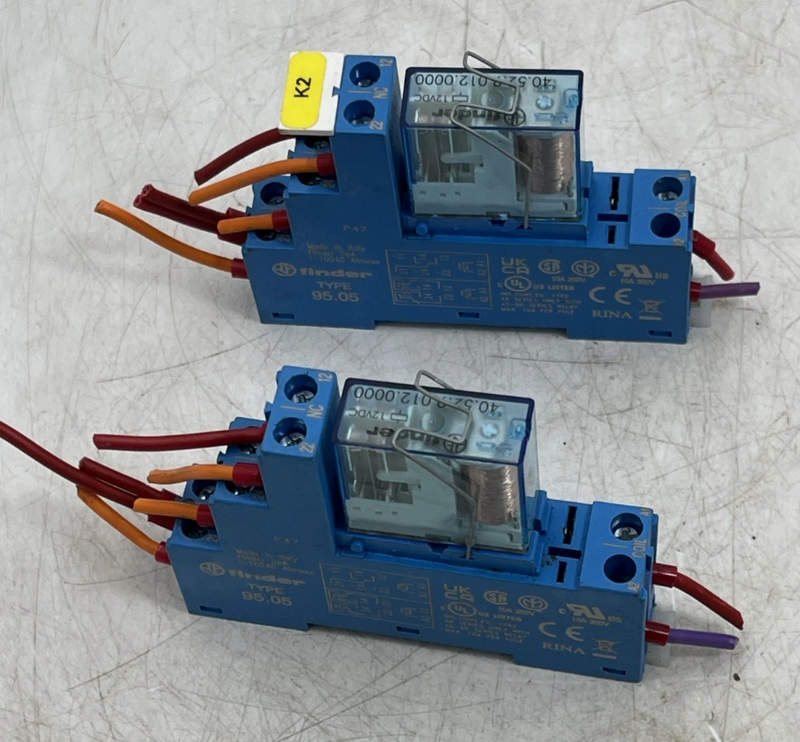

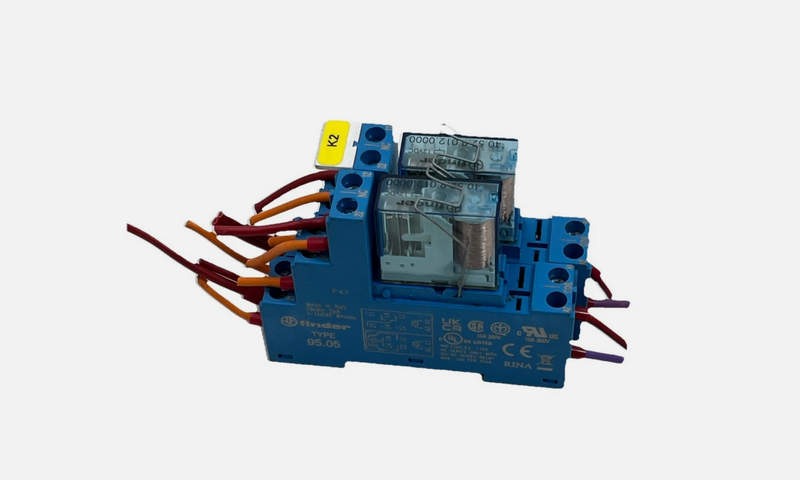

Реле размещено в прозрачном прямоугольном пластиковом корпусе, устойчивом к вибрациям, пыли и внешним механическим воздействиям. Такое исполнение удобно для визуального контроля механизма внутри. На корпусе нанесена маркировка с указанием модели, напряжения катушки, схемы контактов и других параметров. Катушка размещена по центру, а контактные группы — с двух сторон. Приводной якорь соединяет обе группы, обеспечивая синхронное переключение при подаче питания. Контакты снабжены возвратными пружинами, благодаря чему обеспечивается стабильность положения при сбросе напряжения. Монтаж выполняется в специальные розетки Finder серии 95. Это даёт преимущество в обслуживании — реле можно быстро заменить без пайки. Розетки бывают с винтовыми или пружинными клеммами, а также позволяют установить дополнительные элементы — модули индикации, подавления перенапряжений, защёлки и держатели.

Области применения

Благодаря своим характеристикам и универсальности, реле Finder 40.52 9.012 находит применение в следующих сферах:

• Автоматизация освещения в промышленных и административных зданиях;
• Системы управления вентиляцией, отоплением, кондиционированием;
• Промышленные щиты управления и распределения;
• Станочное оборудование (управление цепями сигнализации, индикации, питания);
• Сигнализационные и охранные системы;
• Шкафы автоматизации инженерных систем зданий;
• Промежуточное реле в логических и PLC-системах;
• Устройства пуска электродвигателей;
• Слаботочные и релейно-контактные системы автоматики;
• Лифтовое оборудование, подъемные механизмы, краны;
• Системы резервного питания и контроля сетей.

В целом, реле Finder 40.52 9.012 является оптимальным решением для множества задач, связанных с автоматикой, коммутацией и управлением. Надёжность, компактность, поддержка со стороны производителя и поставщика делают его удобным для промышленного и бытового применения. Использование двух переключающих контактов расширяет возможности управления. За счёт совместимости с модулями и розетками его можно легко интегрировать в готовые системы.
