Оптимальное реле для промышленной автоматики: Finder 41.52 9.024 0010
Электромеханическое реле является ключевым элементом в системах управления, автоматики и защиты, обеспечивая гальваническую развязку между управляющей и силовой частью, коммутацию токов различной величины, а также возможность построения логических схем. Особое место среди реле занимает серия 41 итальянского бренда Finder — одного из лидеров европейского рынка релейной автоматики. Реле Finder 41.52 9.024.0010 — это типичное миниатюрное промежуточное реле с двумя переключающими контактами, которое широко используется в промышленных и бытовых схемах управления.
Технические характеристики
Finder 41.52 9.024.0010 обладает следующими техническими параметрами:
- Диапазон рабочего напряжения катушки: от 18 до 36 В DC;
- Сопротивление обмотки: около 650 Ом;
- Потребляемая мощность катушки: примерно 0,9 Вт;
- Конфигурация контактов: 2 переключающих (2CO);
- Номинальный ток коммутации: 8 А на каждый контакт;
- Номинальное напряжение на контактах: до 250 В AC;
- Тип контактов: AgNi (серебро-никель);
- Максимальная коммутируемая мощность: до 2000 ВА (резистивная нагрузка);
- Монтаж: в розетку серии 95.05, возможна пайка на плату;
- Защитные элементы: встроенный диод защиты от ЭДС самоиндукции;
- Температурный диапазон эксплуатации: от –40 до +85 C;
- Класс защиты корпуса: IP20;
- Стандарты: соответствие нормам IEC/EN 61810-1.
Конструктивные особенности и режимы работы

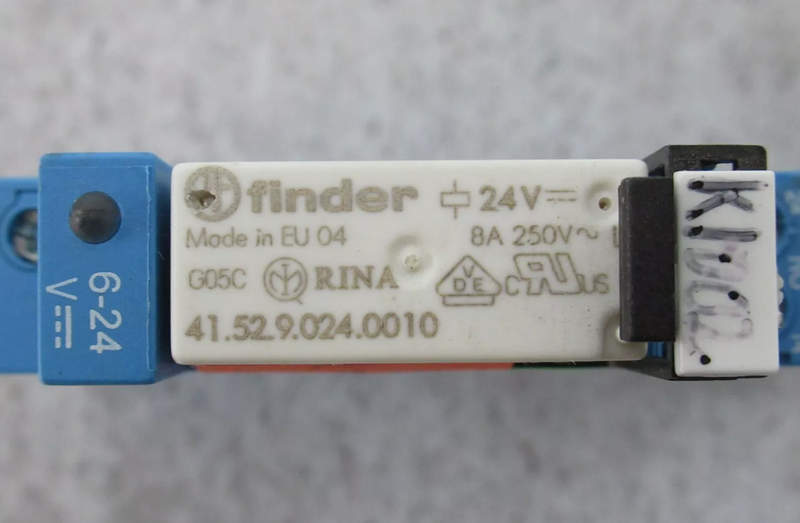

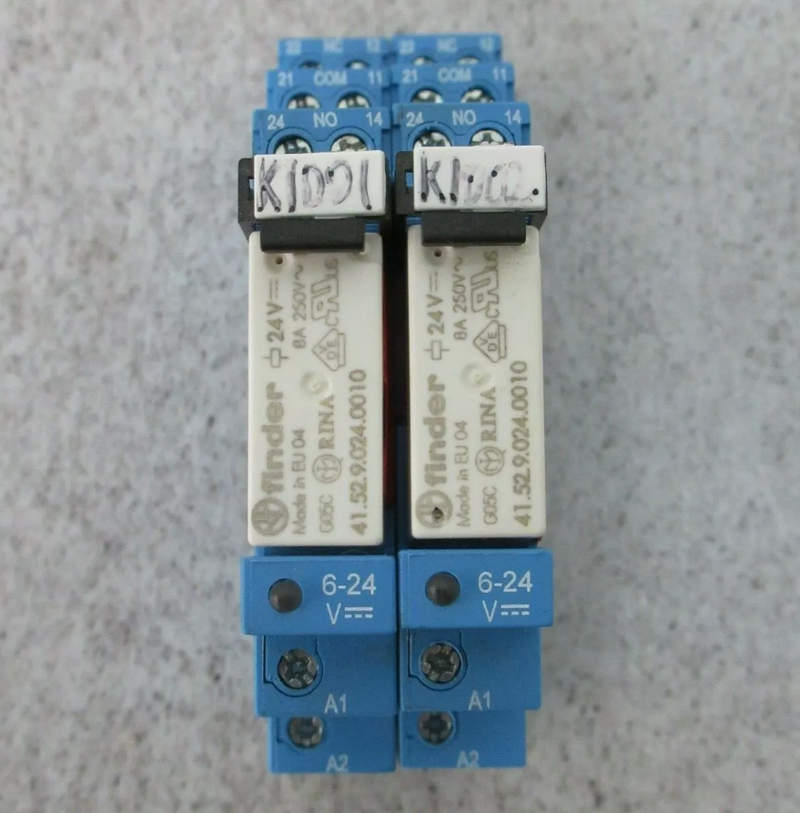

Реле Finder 41.52 9.024.0010 представляет собой компактное устройство прямоугольной формы, заключенное в полупрозрачный пластиковый корпус, позволяющий визуально контролировать состояние подвижного якоря. Катушка на 24 В DC расположена в центре корпуса, а по бокам размещены контактные группы, управляемые якорем при его притяжении к сердечнику. Устройство использует два независимых переключающих контакта, что позволяет одновременно управлять двумя цепями или организовать логические функции, такие как инверсные сигналы или переключение режимов. Контакты выполнены из сплава серебра с добавлением никеля, что улучшает устойчивость к искрообразованию и повышает износостойкость при коммутации индуктивных или емкостных нагрузок. Благодаря модульной конструкции реле может устанавливаться как на печатную плату, так и в соответствующую розетку, обеспечивая гибкость монтажа. Встроенный защитный диод обеспечивает рассеивание обратной ЭДС при отключении питания, предотвращая повреждение управляющей электроники. Реле Finder 41.52 9.024.0010 функционирует в стандартном электромеханическом режиме. При снятии напряжения магнитное поле исчезает, и якорь под действием возвратной пружины возвращается в исходное положение, соответственно восстанавливая прежнее состояние контактов. Устройство может работать в следующих режимах:
- Нормальный (базовый) режим – катушка обесточена, один из контактов находится в состоянии покоя (например, замкнут).
- Режим коммутации – при подаче управляющего напряжения реле переключает контакты.
- Импульсный режим – кратковременное замыкание или размыкание цепи при кратковременной подаче управляющего сигнала.
- Повторяющаяся коммутация – при использовании в составе управляющего автомата, ПЛК или с внешним таймером.
Принцип действия
Основной принцип действия реле Finder 41.52 9.024.0010 основан на явлении электромагнитной индукции. При подаче напряжения на обмотку внутри реле возникает магнитное поле, которое притягивает ферромагнитный якорь. Подвижный якорь соединен с группами переключающих контактов, которые при его перемещении замыкаются или размыкаются. В момент отключения катушки, магнитное поле исчезает, и возвратная пружина возвращает якорь в исходное положение, приводя к обратному переключению контактов. Встроенный диод, размещенный параллельно обмотке, выполняет функцию подавления всплесков напряжения, возникающих при резком снятии напряжения с катушки. Это предотвращает повреждение полупроводниковых компонентов, управляющих реле, таких как транзисторы или выходы ПЛК.
Применение устройства
Реле Finder 41.52 9.024.0010 активно применяется в различных отраслях благодаря своим компактным размерам, надежности и универсальности. Ниже приведены основные области использования:
- Промышленные автоматизированные системы управления
- Системы охранной сигнализации и видеонаблюдения
- Промежуточные модули интерфейса между ПЛК и силовой нагрузкой
- Оборудование ОВК (отопление, вентиляция, кондиционирование)
- Щитовое оборудование и распределительные шкафы
- Системы управления освещением
- Промышленные контроллеры и релейные блоки
- Автоматизация зданий и инженерных систем
- Бытовая автоматика с низковольтным управлением
- Устройства с ограниченным пространством под монтаж
Таким образом, реле Finder 41.52 9.024.0010 представляет собой надежное и функциональное промежуточное реле, предназначенное для коммутации цепей управления в различных автоматизированных системах. Благодаря сочетанию компактности, высокой коммутационной способности и встроенных защитных элементов, оно нашло широкое применение в промышленности, бытовой автоматике, системах безопасности и инженерной инфраструктуре. Простота интеграции, широкий спектр совместимых аксессуаров и долговечность делают эту модель одним из лучших решений в своем классе.
