Оператор ЧПУ FANUC — ключ к высокой точности и стабильной работе станка

Современное производство немыслимо без автоматизации и цифрового управления технологическими процессами. Одной из ключевых технологий, обеспечивающих высокую точность, повторяемость и производительность, является числовое программное управление — ЧПУ. Среди множества производителей систем ЧПУ особое место занимает японская компания Fanuc, которая уже десятилетиями занимает лидирующие позиции на мировом рынке. Система ЧПУ Fanuc используется во множестве станков: токарных, фрезерных, многоосевых, обрабатывающих центрах, лазерных и электроэрозионных установках. Отдельную роль в эксплуатации оборудования играет оператор ЧПУ, управляющий процессом обработки, наладкой и программированием станка.

Основные функции оператора ЧПУ Fanuc

Оператор станка с ЧПУ на базе Fanuc выполняет широкий спектр задач, требующих технической подготовки, внимательности и знания управляющей логики системы. К основным функциям относятся:

• Подготовка оборудования к работе;
• Чтение, корректировка и ввод управляющих программ;
• Установка и замена инструмента, настройка наладок;
• Контроль точности обработки деталей;
• Запуск цикла обработки и контроль производственного процесса;
• Диагностика ошибок и сбоев, устранение неисправностей;
• Ведение сопутствующей документации и технической отчетности.

Оператор ЧПУ также может участвовать в написании и оптимизации управляющих программ (G-кодов), особенно в условиях мелкосерийного или опытного производства, где требуется частая перенастройка.

Технические характеристики системы ЧПУ Fanuc

Fanuc предлагает различные модели систем ЧПУ, включая серии 0i, 30i, 31i, 32i, а также специализированные решения для роботизированных комплексов. Ниже перечислены типовые технические особенности ЧПУ Fanuc, актуальные для работы оператора:

• Поддержка до 9 и более осей управления;
• Высокая скорость обработки блоков — до 2000 блоков в секунду;
• Цифровая сервосистема с функцией компенсации люфтов и вибраций;
• Поддержка макропрограммирования и пользовательских циклов;
• Сенсорные и кнопочные панели управления, цветной дисплей;
• Интерфейсы связи: RS-232C, Ethernet, USB, PCMCIA;
• Поддержка систем диагностики, автоматического измерения инструмента и заготовок;
• Совместимость с CAD/CAM-системами и симуляторами обработки.

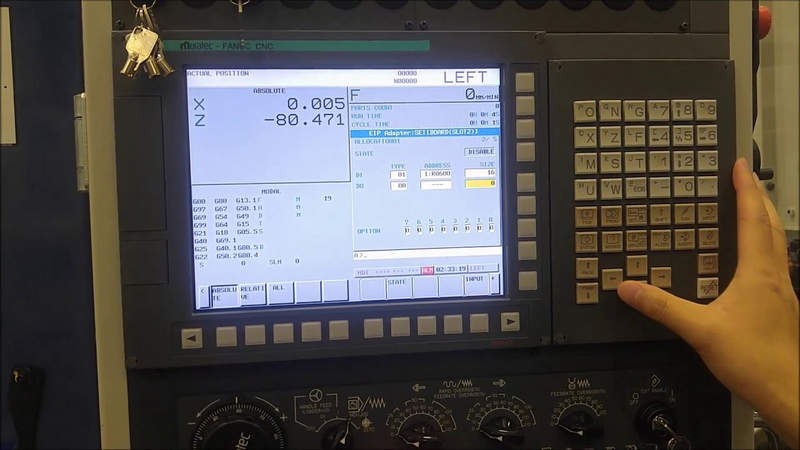

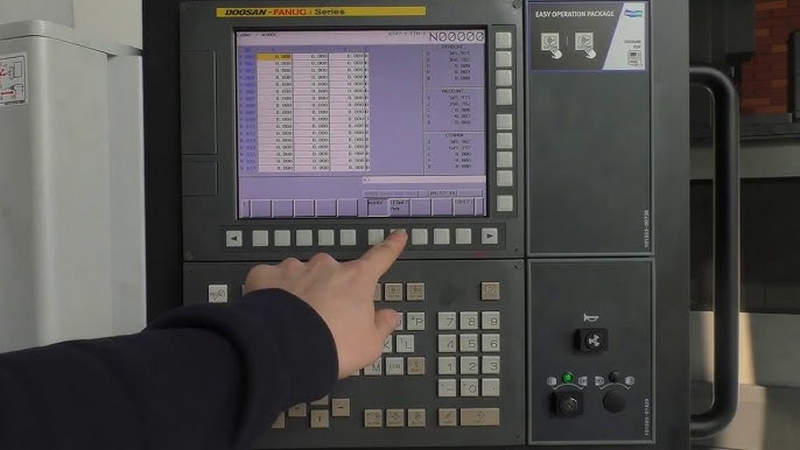

Часто оператор взаимодействует с пультом управления, который представляет собой промышленный терминал с дисплеем, функциональными клавишами и джойстиками. Отсюда осуществляется управление координатами, запуск программ, отображение информации о текущем цикле, тревогах, статусах датчиков.

Особенности режимов работы

Станки с системой ЧПУ Fanuc работают в различных режимах, каждый из которых задействуется в зависимости от стадии технологического процесса:

• MDI (Manual Data Input) — ручной ввод управляющих команд. Используется для тестов, пробных запусков, ввода отдельных команд.
• AUTO — автоматический режим, в котором запускается выполнение полной управляющей программы.
• EDIT — режим редактирования, в котором оператор может изменять текст программы, подгонять координаты, корректировать параметры.
• JOG — ручное перемещение рабочих органов станка, используется для установки инструмента, настройки нуля.
• HANDLE — перемещение по осям с помощью импульсной ручки (маховика), удобно при точной настройке.
• REF RETURN — возврат в нулевое положение всех осей.
• DRY RUN — пробный прогон программы без включения шпинделя и подачи СОЖ (системы охлаждения), применяется для проверки логики кода.
• OPT STOP / SINGLE BLOCK — поэтапное выполнение программы по одному блоку (строке), позволяет оператору тщательно контролировать каждую операцию.

Эти режимы позволяют гибко управлять станком, диагностировать его состояние и оптимизировать производственный процесс.

Принципы программирования и G-коды

Язык программирования станков Fanuc базируется на международном стандарте ISO G-кодов. Это строковые команды, определяющие тип движения, координаты, скорости, режимы резания и вспомогательные функции. Основные команды включают:

• G00 — быстрое перемещение;
• G01 — линейная интерполяция;
• G02 / G03 — круговая интерполяция по часовой и против часовой стрелки;
• G17 / G18 / G19 — выбор плоскости обработки;
• G20 / G21 — дюймовая или метрическая система;
• G40 / G41 / G42 — отключение и включение коррекции по радиусу;
• M03 / M04 — включение вращения шпинделя;
• M05 — останов шпинделя;
• M06 — смена инструмента;
• M08 / M09 — включение / отключение подачи СОЖ;
• M30 — конец программы и возврат в начало.

Оператор должен уметь читать и понимать эти команды, корректировать коды вручную, при необходимости адаптировать под конкретную деталь и инструмент. Также важны знания параметров коррекции инструмента, таблиц смещений нуля, компенсаций длины и износа.

Интерфейс и взаимодействие с системой Fanuc

Современные ЧПУ Fanuc оснащены эргономичным графическим интерфейсом, упрощающим работу оператора. Меню разделены по функциям: ввод программы, диагностика, настройки инструмента, параметры обработки, система тревог. Некоторые модели поддерживают отображение графической симуляции траектории инструмента и 3D-предпросмотр, что упрощает проверку программы. Оператор также может загружать и выгружать программы с внешних носителей (USB, SD-карты), подключать станок к локальной сети или CAM-системе для передачи данных.

Таким образом, оператор ЧПУ Fanuc — это ключевая фигура в процессе высокоточной и автоматизированной обработки. Он объединяет знания программирования, наладки и контроля качества, обеспечивая стабильную работу сложного оборудования. Современные системы Fanuc предоставляют широкие возможности управления, программирования и диагностики, но их эффективное использование возможно только при участии квалифицированного специалиста. В условиях роста требований к производительности и гибкости производственных линий, роль оператора ЧПУ не уменьшается, а, напротив, требует всё большего уровня подготовки и вовлечённости.
