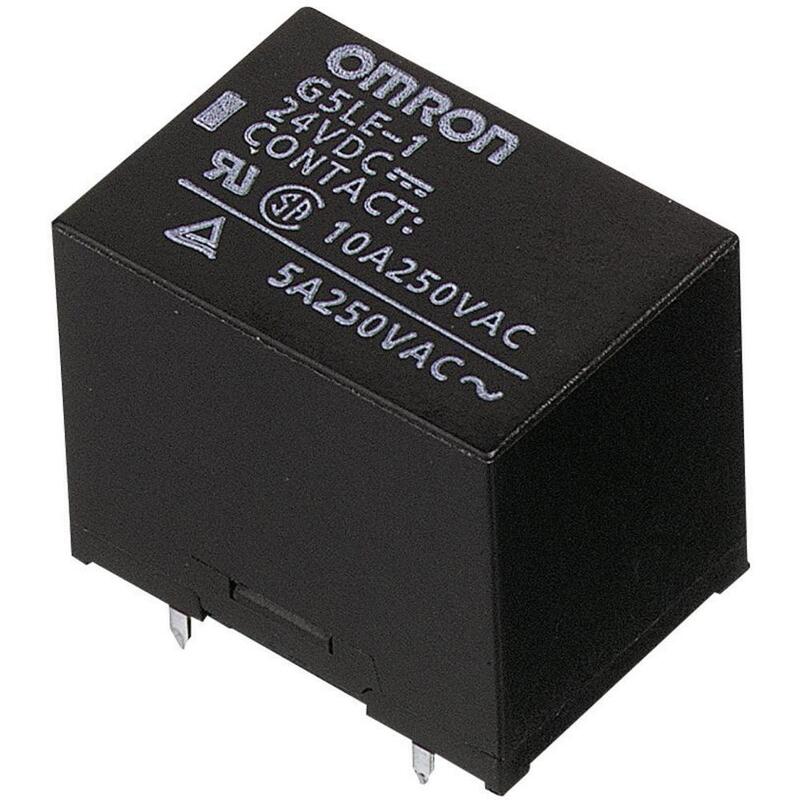

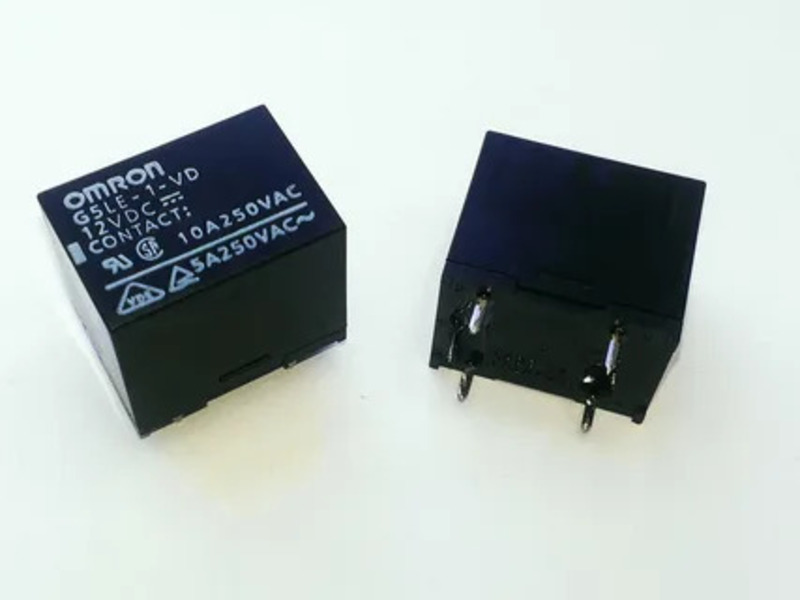

Omron G5LE-1-VD 12VDC: Надежное малогабаритное реле для широкого спектра применений
В современном мире электротехника и электроника играют ключевую роль в развитии технологий. Одним из важнейших компонентов этих систем является реле. Оно выступает в качестве управления электрическими цепями, позволяя переключать токи и напряжения, которые могут быть значительно больше тех, которые использует управляющий сигнал. Одно из наиболее популярных электромагнитных реле - Omron G5LE-1-VD 12VDC.
Технические характеристики
Устройство обладает следующими основными техническими функциями:
- Номинальное напряжение катушки: 12 В постоянного тока
- Контактная конфигурация: SPDT или 1 Form C
- Номинальный ток контактов: до 10 А при 250 В переменного тока или 30 В постоянного тока
- Максимальная коммутируемая мощность: 2500 ВА или 300 Вт
- Сопротивление контактов: менее 100 мОм
- Электрическая прочность: 1000 В переменного тока между катушкой и контактами
- Срок службы: до 100,000 механических операций и до 20,000 электрических операций при полной нагрузке
- Габаритные размеры: 20.5 x 15.5 x 15 мм
Конструкция и особенности
Данное оборудование представляет собой компактное электромагнитное реле с высокой надежностью. Основные конструктивные элементы включают:
- Катушка: намотана проводом с медной изоляцией, она создает магнитное поле при подаче напряжения.
- Якорь: подвижная часть, которая перемещается под воздействием магнитного поля.
- Контакты: стационарные и подвижные элементы, которые замыкают или размыкают электрическую цепь.
- Корпус: пластиковый корпус, защищающий внутренние части реле от воздействия внешней среды.
Принцип работы
Принцип работы реле Omron G5LE-1-VD 12VDC основан на электромагнитной индукции. Когда на катушку реле подается напряжение 12 В постоянного тока, через нее начинает течь электрический ток, создавая магнитное поле. Оно притягивает якорь, который, в свою очередь, замыкает или размыкает контакты, обеспечивая переключение электрической цепи. При отключении напряжения на катушке магнитное поле исчезает, и он возвращается в исходное положение под действием пружины, размыкая или замыкая контакты обратно.
Области применения
Аппарат находит широкое применение в различных областях техники и промышленности:
- Автоматика и управление: используется для управления различными процессами и оборудованием, например, в системах автоматизированного управления производством.
- Электроника и бытовая техника: применяется в устройствах, требующих низковольтного управления высоковольтными цепями, таких как стиральные машины, кондиционеры, микроволновые печи.
- Телекоммуникации: используется в коммутаторах и маршрутизаторах для управления линиями связи.
- Автомобильная промышленность: применяется в системах управления освещением, стеклоочистителями, вентиляторами и другими элементами автомобиля.
- Энергетика: применяется в системах управления распределением электроэнергии и защиты электрических сетей.
История компании Omron Corporation – это одна из ведущих мировых компаний в области автоматизации, электроники и медицинских технологий. Основанная в Японии, компания имеет богатую историю и внушительный опыт в разработке и производстве высокотехнологичной продукции. Организация является мировым лидером в области автоматизации и промышленных решений. Она предлагает богатый ассортимент продукции, включая программируемые логические контроллеры (ПЛК), датчики, сервоприводы, системы безопасности и робототехнику. Продукция компании широко используется в различных отраслях, таких как автомобилестроение, пищевое производство, упаковка и электроника.
Итак, электромагнитное реле Omron G5LE-1-VD 12VDC является надежным и эффективным устройством для управления электрическими цепями в разнообразных технических и промышленных сферах. Благодаря своим компактным размерам, высокой надежности и широкому спектру рабочих характеристик, оно завоевало популярность среди инженеров и разработчиков. Знание его конструкции, принципа действия и областей применения способствует более эффективному использованию данного реле в различных проектах и системах.
