Однофазное твердотельное реле Fotek SSR-40 DA 40А 24–380 В AC купить с гарантией качества и стабильной работы

Однофазные твердотельные реле занимают устойчивое положение в структуре современных систем управления и автоматизации технологических процессов. Их распространение обусловлено сочетанием высокой надежности, отсутствия механического износа и способности работать в условиях интенсивных коммутационных циклов без снижения эксплуатационных характеристик. В этом контексте особый интерес представляет модель SSR-40 DA от производителя Fotek, рассчитанная на коммутацию нагрузки до 40 ампер при напряжении до 380 вольт переменного тока. Применение полупроводниковых компонентов вместо механических контактов обеспечивает устойчивость к вибрациям, отсутствие искрения и минимизацию электромагнитных помех.

Общая характеристика устройства

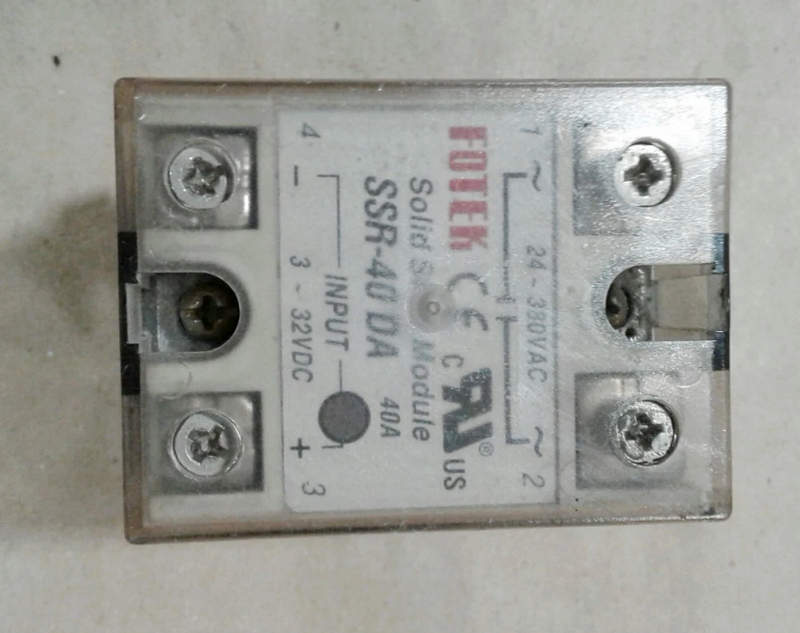

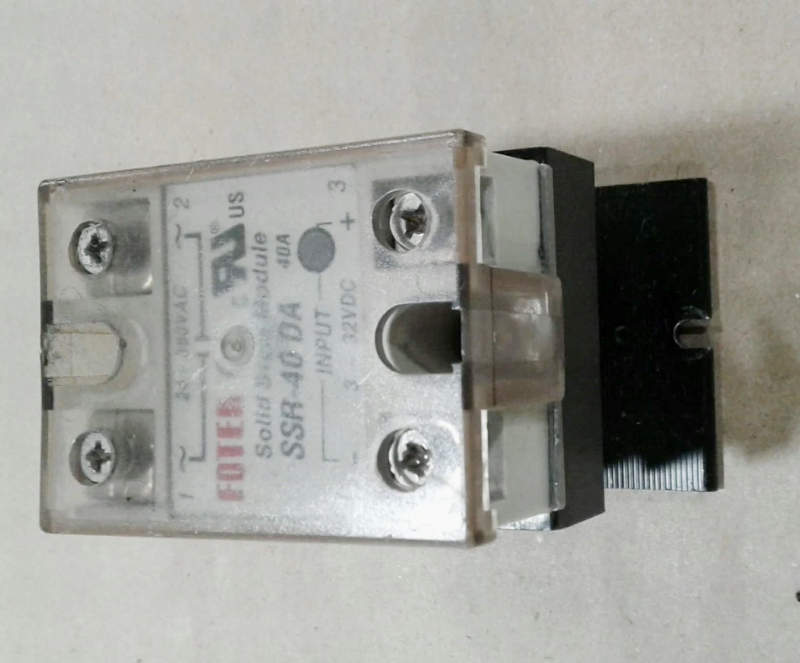

Твердотельное реле SSR-40 DA представляет собой электронный коммутационный модуль, предназначенный для бесконтактного включения и отключения электрической нагрузки. Управление осуществляется посредством подачи управляющего сигнала постоянного тока, в то время как силовая цепь работает с переменным напряжением. Ниже перечислены ключевые параметры устройства:

• номинальный ток нагрузки составляет 40 ампер,
• рабочее напряжение нагрузки находится в диапазоне от 24 до 380 вольт переменного тока,

• управляющее напряжение варьируется в пределах от 3 до 32 вольт постоянного тока,
• тип коммутации реализован на основе симисторной схемы,
• наличие встроенного оптронного развязывающего элемента,
• корпус выполнен из термостойкого изоляционного материала,
• монтаж осуществляется на плоскую поверхность с использованием винтового крепления,
• рабочий температурный диапазон позволяет эксплуатацию в промышленных условиях,
• встроенная схема подавления помех снижает уровень электромагнитных воздействий,
• обеспечивается высокая скорость переключения без механической задержки.

Принцип работы и электрическая схема

Функционирование твердотельного реле основано на использовании полупроводниковых элементов, которые обеспечивают коммутацию электрической цепи без применения механических контактов. Основным активным компонентом выступает симистор, управляемый через оптрон, что обеспечивает гальваническую развязку между управляющей и силовой цепями.

• при подаче управляющего сигнала на вход устройства происходит активация светодиода внутри оптрона,
• световой поток воздействует на фоточувствительный элемент,
• формируется управляющий импульс для открытия симистора,
• силовая цепь замыкается и ток начинает протекать через нагрузку,
• при снятии управляющего сигнала симистор закрывается в момент перехода напряжения через ноль,
• обеспечивается мягкое отключение без скачков напряжения.

Такая схема позволяет существенно снизить уровень переходных процессов и минимизировать износ подключенного оборудования.

Технические характеристики

Ниже перечислены характеристики, определяющие область применения реле:

• номинальный ток 40 ампер при условии эффективного теплоотвода,
• максимальное напряжение нагрузки до 380 вольт переменного тока,
• управляющее напряжение от 3 до 32 вольт постоянного тока,
• ток управления составляет не более 20 миллиампер,
• падение напряжения на выходе около 1,6 вольта,
• время включения и отключения менее 10 миллисекунд,
• изоляционное сопротивление превышает 100 мегаом,
• диэлектрическая прочность между цепями достигает 2500 вольт,
• класс защиты корпуса соответствует уровню IP20,
• рекомендуется использование радиатора при нагрузке выше 10 ампер.

Особенности конструкции устройства

Конструктивное исполнение SSR-40 DA ориентировано на эксплуатацию в условиях промышленной среды, где важны устойчивость к температурным нагрузкам и стабильность работы. Корпус выполнен из прочного композитного материала, обеспечивающего электрическую изоляцию и защиту внутренних компонентов. Ключевыми особенностями конструкции является интеграция теплоотводящей пластины в основании корпуса, что позволяет эффективно рассеивать тепло при высоких токах нагрузки. Контактные клеммы рассчитаны на подключение проводников с различным сечением, что упрощает монтаж в электрических шкафах. Дополнительное значение имеет наличие встроенной схемы подавления переходных перенапряжений, которая снижает вероятность выхода из строя при работе с индуктивной нагрузкой. Оптронная развязка обеспечивает защиту управляющих цепей от высоких напряжений силовой части, что повышает общую надежность системы.

Области применения

Ниже представлены основные направления использования:

• системы управления нагревательными элементами в термопластавтоматах,
• промышленные печи и сушильные установки,
• управление насосным оборудованием малой мощности,
• автоматизация линий упаковки и переработки,
• системы климатического контроля и вентиляции,
• оборудование пищевой промышленности,
• лабораторные установки с точным регулированием температуры,
• электрические шкафы управления технологическими процессами,
• станки с программным управлением.

В целом, однофазное твердотельное реле SSR-40 DA 40А 24–380В AC производства Fotek представляет собой эффективное решение для коммутации электрических нагрузок в системах промышленной автоматизации. Конструкция устройства обеспечивает высокую надежность, стабильность параметров и длительный срок службы при условии соблюдения требований эксплуатации. Технические характеристики и универсальность применения делают данную модель востребованной в различных отраслях, где требуется точное и безопасное управление электрическими цепями. Отсутствие механических компонентов позволяет существенно снизить эксплуатационные затраты и повысить надежность оборудования.
