Новый уровень монтажа: возможности самозажимных клеммников WAGO

Современные технологии в области электромонтажа и автоматизации производства требуют не только надежности, но и высокой скорости выполнения работ. Одним из ключевых элементов электромонтажных решений являются клеммники — устройства для соединения проводников. На рынке существует множество типов клеммников, однако особое место среди них занимают самозажимные клеммники WAGO. Эти изделия благодаря своей конструкции, удобству эксплуатации и высокой надежности стали стандартом в промышленной и бытовой электрике, а также в системах автоматизации.

Технические характеристики

Ниже перечислены основные технические параметры, характеризующие самозажимные клеммы WAGO:

• Номинальное напряжение: 250–1000 В (в зависимости от серии);
• Номинальный ток: от 16 А до 41 А;
• Сечение подключаемых проводников: от 0,08 мм2 до 6 мм2 (одножильные и многожильные);
• Материал корпуса: полиамид (самозатухающие термостойкие полимеры с классом горючести UL94 V0 или V2);
• Тип зажима: пружинный с технологией CAGE CLAMP, PUSH WIRE или LEVER;
• Температурный диапазон эксплуатации: от –40 до +105 C;
• Класс защиты: IP20 (некоторые модификации — IPX);
• Количество подключаемых проводов: от 2 до 8 (в зависимости от серии);
• Монтаж: на DIN-рейку (для некоторых моделей) или без неё (корпусные варианты).

Принцип работы и режимы эксплуатации

Основой работы самозажимных клемм WAGO является использование энергии упругой деформации пружины, которая надежно прижимает провод к токопроводящей шине внутри клеммника. В зависимости от конструкции используются следующие механизмы:

• CAGE CLAMP — это инновационная технология пружинного зажима, в которой сжимающая сила создается специальной стальной пластиной. При вставке провода в гнездо пружина автоматически смещается, обеспечивая надежный контакт с токоведущей шиной. Такой механизм подходит как для одножильных, так и для многожильных проводов с наконечниками.
• PUSH WIRE — применяется в более компактных сериях, особенно для подключения одножильных проводов. Контакт осуществляется в момент вставки провода без применения дополнительных усилий. После установки провод удерживается пружиной в постоянном напряжении. Удаление требует усилия и, при необходимости, вращательных движений.
• LEVER (рычажковая технология) — одна из самых удобных в эксплуатации. Позволяет открывать зажим с помощью миниатюрного рычажка, вставлять провод и затем фиксировать его, просто опустив рычаг. Этот способ подходит для соединения любых типов проводов без использования инструментов, включая мягкие жилы.

Режимы работы клемм WAGO включают:

• Постоянное соединение (стационарный монтаж в распределительных коробках);
• Съемное подключение (часто в монтажных блоках и щитах);
• Быстрая коммутация при прототипировании или лабораторных испытаниях;
• Подключение многожильных гибких проводников в системах освещения, вентиляции и автоматизации.

Все клеммы рассчитаны на долгосрочную эксплуатацию, выдерживают многократное подключение/отключение и сохраняют высокую степень контактной надежности даже в условиях вибраций или перепадов температур.

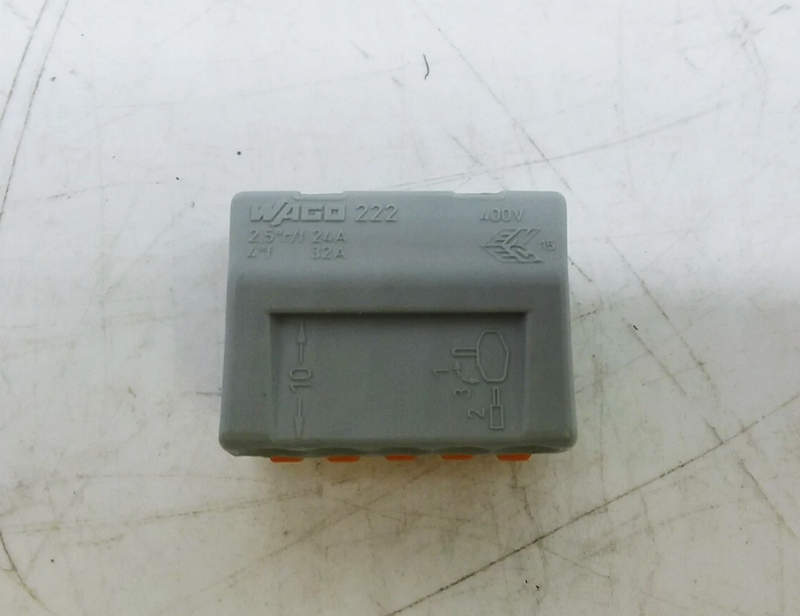

Особенности конструкции устройств

Конструктивное исполнение самозажимных клеммников WAGO отличается высоким уровнем эргономики и инженерной продуманности. В зависимости от серии, корпус может иметь прямоугольную или округлую форму, обычно изготавливается из негорючего полиамида с улучшенной устойчивостью к старению и ультрафиолету. Внутри корпуса размещена контактная система из луженой меди или другого токопроводящего материала. Сам зажимной механизм пружинного типа, при этом форма пружины адаптирована под соответствующий тип подключения: прямой ввод, боковой зажим, ввод под углом. В моделях с рычажковым механизмом предусмотрена пластиковая клавиша с металлической вставкой или усилением, обеспечивающая долговечность при многократных циклах. Некоторые модификации имеют прозрачный корпус, позволяющий визуально контролировать глубину ввода провода. Также часто присутствуют маркировочные площадки, тестовые отверстия, разъемы для объединения в блоки и фиксирующие зацепы для монтажа на несущую поверхность. Инженерные решения, заложенные в конструкцию клеммников, направлены на достижение следующих задач: снижение времени подключения, обеспечение безопасного контакта даже при плохом состоянии жилы, устранение вероятности самопроизвольного ослабления зажима, повышение стойкости к коррозии и механическим воздействиям.

Области применения

Клеммы WAGO широко используются в самых разных сферах:

• Промышленная автоматизация;
• Электромонтаж в жилых зданиях и офисных помещениях;
• Распределительные коробки и щиты;
• Подключение осветительных приборов;
• Подключение инженерных систем (вентиляция, охрана, пожарная сигнализация);
• Щитовое оборудование (низковольтные распределительные шкафы);
• Транспорт (железнодорожный, морской, авиация);
• Машиностроение, включая сборку электрических жгутов;
• Испытательные лаборатории и НИОКР.

Таким образом, самозажимные клеммники WAGO являются универсальным, надежным и удобным решением для быстрого монтажа электрических соединений. Их продуманная конструкция, разнообразие типов зажима и широкий диапазон технических характеристик делают их незаменимыми в самых разных сферах от бытовой электрики до высокотехнологичных промышленных систем. Выбирая оригинальные изделия WAGO, вы получаете не только удобство монтажа, но и гарантию долгосрочной эксплуатации без лишних затрат. А с компанией Олниса вы можете быть уверены в оперативной поставке, поддержке и выгодных ценах.
