Новые возможности с компонентом CC0603KRX7R9BB104 от Yageo
В современном мире электронные устройства очень важны в повседневной жизни, обеспечивая функционирование различных систем от смартфонов до автомобильных электроник. Одним из важных компонентов таких устройств являются конденсаторы, выполняющие функции накопления и сглаживания электрических зарядов. Конденсаторы различаются по типу диэлектрика, конструкции, размерам и электрическим характеристикам.

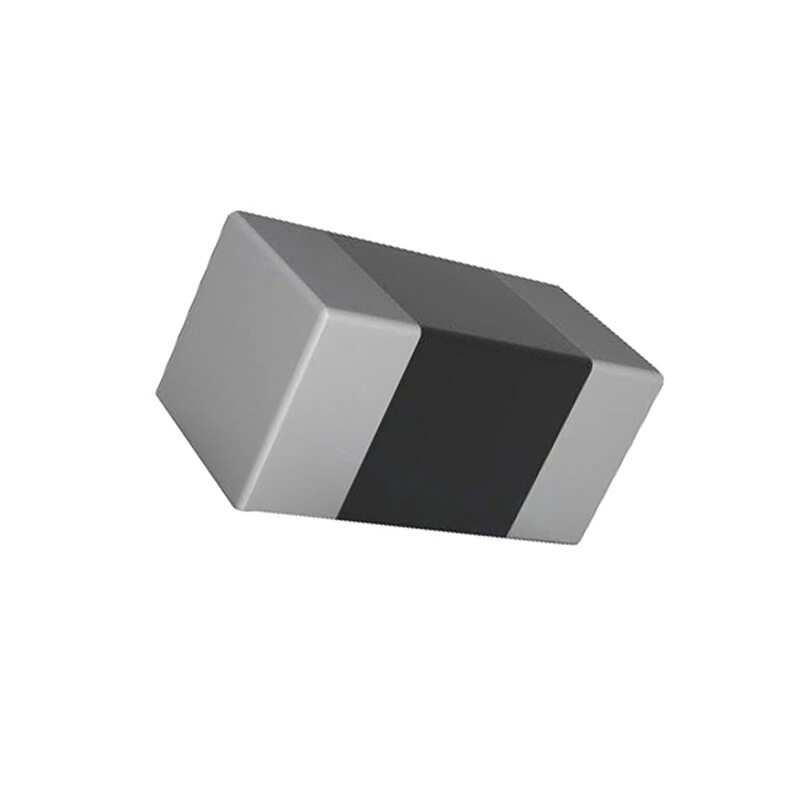

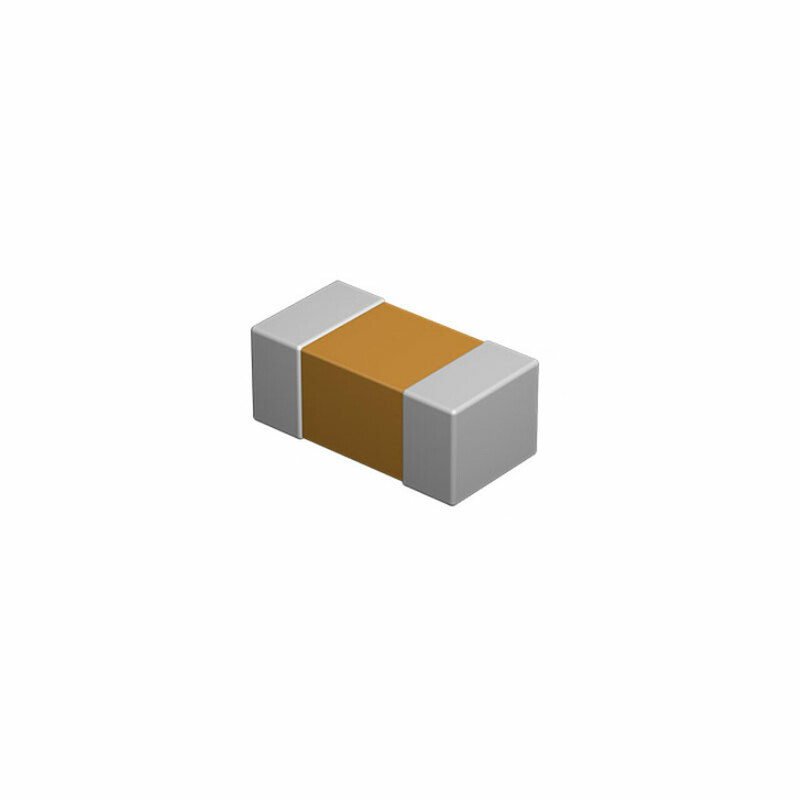

Обзор модели CC0603KRX7R9BB104
Модель CC0603KRX7R9BB104 состоит из нескольких частей, каждая из которых несет определенную информацию о характеристиках конденсатора:
- CC – обозначение серии компонента (конденсатор).
- 0603 – размер корпуса в дюймах (0.06 x 0.03 дюйма или 1.6 x 0.8 мм).
- K – показатель допусков или температурного коэффициента.
- RX7R – тип диэлектрика и его характеристики.
- 9 – номинальное рабочее напряжение (обычно 50 В).
- BB104 – номинальная емкость и другие параметры (104 означает 100 нФ).
Технические характеристики:
- Тип диэлектрика: X7R
- Емкость: 100 нФ (104)
- Напряжение: 50 В
- Размер корпуса: 0603 (1.6 x 0.8 мм)
- Температурный коэффициент: X7R, стабильность при температурах от -55C до +125C
- Допуск по емкости: ±15%
- Тип монтажа: поверхностный (SMD)
Специфика работы компонентов
Ниже представлен принцип работы, исходя из характеристик и особенностей этого компонента:
- Накопление заряда: Когда на конденсатор подается напряжение, электрические заряды (положительные и отрицательные) накапливаются на его электродах, создавая электрическое поле в диэлектрике между ними. Это поле хранит энергию, которая может быть использована позже.
- Функция фильтрации: Конденсаторы этого типа часто используются для фильтрации высокочастотных шумов или пиков напряжения, которые могут возникать в цепях питания. При этом они могут сглаживать пульсации и снижать помехи, что важно в радиочастотных схемах и в источниках питания.
- Температурная стабильность: Керамические конденсаторы X7R характеризуются стабильной емкостью в широком температурном диапазоне, что делает их хорошим выбором для применения в устройствах, работающих при изменяющихся температурах. При этом стабильность их емкости поддерживается в пределах ±15% от номинальной емкости в диапазоне температур от -55C до +125C.
Сравнение с другими типами конденсаторов
При выборе конденсатора для конкретного применения важно учитывать не только его размеры и емкость, но и другие параметры, такие как тип диэлектрика, рабочее напряжение и температурный коэффициент. В сравнении с другими типами:
- C0G/NP0: обладают более высокой стабильностью емкости и меньшими потерями, но имеют меньшую емкость и более высокую стоимость.
- Y5V/Z5U: предлагают более высокую емкость при меньших размерах, но имеют низкую стабильность и большие изменения емкости с температурой и напряжением.
- Tantalum: обеспечивают высокую емкость на небольших размерах, но более дорогостоящие и чувствительны к перепадам напряжения.
В контексте CC0603KRX7R9BB104, конденсаторы с диэлектриком X7R предлагают баланс между емкостью, стабильностью и стоимостью, что делает их универсальным выбором для широкого спектра приложений.
В целом, Yageo CC0603KRX7R9BB104 является надежным и компактным керамическим конденсатором, подходящим для использования в разнообразных электронных устройствах. Его сочетание параметров, включая емкость, рабочее напряжение, температурный диапазон и размер корпуса, делает его универсальным компонентом для современных схем. Высокое качество продукции Yageo обеспечивает долговечность и стабильность работы, что особенно важно в условиях постоянного развития и усложнения электронных систем. Выбор такого конденсатора способствует повышению эффективности и надежности конечных продуктов, отвечающих требованиям современного рынка.
